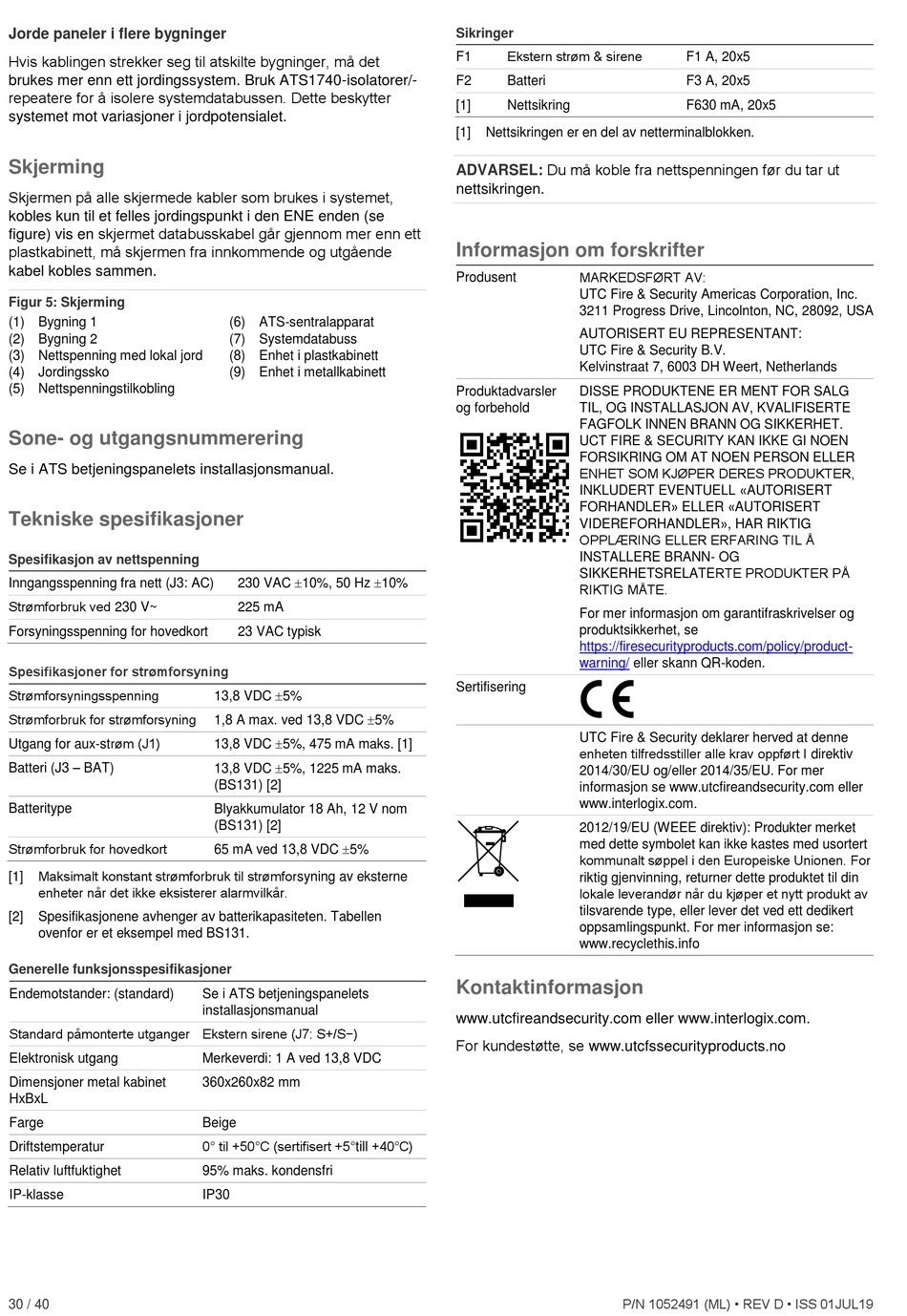

Jorde paneler i flere bygninger
Hvis kablingen strekker seg til atskilte bygninger, må det
brukes mer enn ett jordingssystem. Bruk ATS1740-isolatorer/-
repeatere for å isolere systemdatabussen. Dette beskytter
systemet mot variasjoner i jordpotensialet.
Skjerming
Skjermen på alle skjermede kabler som brukes i systemet,
kobles kun til et felles jordingspunkt i den ENE enden (se
figure) vis en skjermet databusskabel går gjennom mer enn ett
plastkabinett, må skjermen fra innkommende og utgående
kabel kobles sammen.
Figur 5: Skjerming
(1) Bygning 1
(2) Bygning 2
(3) Nettspenning med lokal jord
(4) Jordingssko
(5) Nettspenningstilkobling
Sone- og utgangsnummerering
Se i ATS betjeningspanelets installasjonsmanual.
Tekniske spesifikasjoner
Spesifikasjon av nettspenning
Inngangsspenning fra nett (J3: AC)
Strømforbruk ved 230 V~
Forsyningsspenning for hovedkort
Spesifikasjoner for strømforsyning
Strømforsyningsspenning
Strømforbruk for strømforsyning
Utgang for aux-strøm (J1)
Batteri (J3 – BAT)
Batteritype
Strømforbruk for hovedkort
Maksimalt konstant strømforbruk til strømforsyning av eksterne
[1]
enheter når det ikke eksisterer alarmvilkår.
[2] Spesifikasjonene avhenger av batterikapasiteten. Tabellen
ovenfor er et eksempel med BS131.
Generelle funksjonsspesifikasjoner
Endemotstander: (standard)
Standard påmonterte utganger Ekstern sirene (J7: S+/S−)
Elektronisk utgang
Dimensjoner metal kabinet
HxBxL
Farge
Driftstemperatur
Relativ luftfuktighet
IP-klasse
30 / 40
(6) ATS-sentralapparat
(7) Systemdatabuss
(8) Enhet i plastkabinett
(9) Enhet i metallkabinett
230 VAC 10%, 50 Hz 10%
225 mA
23 VAC typisk
13,8 VDC 5%
1,8 A max. ved 13,8 VDC 5%
13,8 VDC 5%, 475 mA maks. [1]
13,8 VDC 5%, 1225 mA maks.
(BS131) [2]
Blyakkumulator 18 Ah, 12 V nom
(BS131) [2]
65 mA ved 13,8 VDC 5%
Se i ATS betjeningspanelets
installasjonsmanual
Merkeverdi: 1 A ved 13,8 VDC
360x260x82 mm
Beige
0° til +50°C (sertifisert +5°till +40°C)
95% maks. kondensfri
IP30
Sikringer
Ekstern strøm & sirene
F1
F2 Batteri
[1] Nettsikring
[1] Nettsikringen er en del av netterminalblokken.
Du må koble fra nettspenningen før du tar ut
ADVARSEL:
nettsikringen.
Informasjon om forskrifter
MARKEDSFØRT AV:
Produsent
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
AUTORISERT EU REPRESENTANT:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Netherlands
Produktadvarsler DISSE PRODUKTENE ER MENT FOR SALG
og forbehold TIL, OG INSTALLASJON AV, KVALIFISERTE
FAGFOLK INNEN BRANN OG SIKKERHET.
UCT FIRE & SECURITY KAN IKKE GI NOEN
FORSIKRING OM AT NOEN PERSON ELLER
ENHET SOM KJØPER DERES PRODUKTER,
INKLUDERT EVENTUELL «AUTORISERT
FORHANDLER» ELLER «AUTORISERT
VIDEREFORHANDLER», HAR RIKTIG
OPPLÆRING ELLER ERFARING TIL Å
INSTALLERE BRANN- OG
SIKKERHETSRELATERTE PRODUKTER PÅ
RIKTIG MÅTE.
For mer informasjon om garantifraskrivelser og
produktsikkerhet, se
https://firesecurityproducts.com/policy/product-
warning/
Sertifisering
UTC Fire & Security deklarer herved at denne
enheten tilfredsstiller alle krav oppført I direktiv
2014/30/EU og/eller 2014/35/EU. For mer
informasjon se www.utcfireandsecurity.com eller
www.interlogix.com.
2012/19/EU (WEEE direktiv): Produkter merket
med dette symbolet kan ikke kastes med usortert
kommunalt søppel i den Europeiske Unionen. For
riktig gjenvinning, returner dette produktet til din
lokale leverandør når du kjøper et nytt produkt av
tilsvarende type, eller lever det ved ett dedikert
oppsamlingspunkt. For mer informasjon se:
www.recyclethis.info
Kontaktinformasjon
www.utcfireandsecurity.com eller www.interlogix.com.
For kundestøtte, se www.utcfssecurityproducts.no
P/N 1052491 (ML) • REV D • ISS 01JUL19
F1 A, 20x5
F3 A, 20x5
F630 mA, 20x5
eller skann QR-koden.
