8.
Einstellen von Maßreferenzen
8.1 Einrichten für ein Multimar 844 T
Erforderliches Zubehör:
-
844 Sp Planschenkel 10 in T-Form
-
Endmaßkombination A (entsprechend des Referenzmaßes)
844 Sph Distanzblöcke 11 (für lange Messschenkel ab 70 mm)
-
-
844 Sf Fußplatte 12 für vertikalen Einsatz (falls erforderlich)
Die Fußplatte 844 Sf ist aufgrund des hohen Gewichts (7,5 kg) sorgfältig zu
behandeln!
Es wird empfohlen beiliegende Tischklemmen zur Befestigung der Fußplatte
am Messplatz zu verwenden.

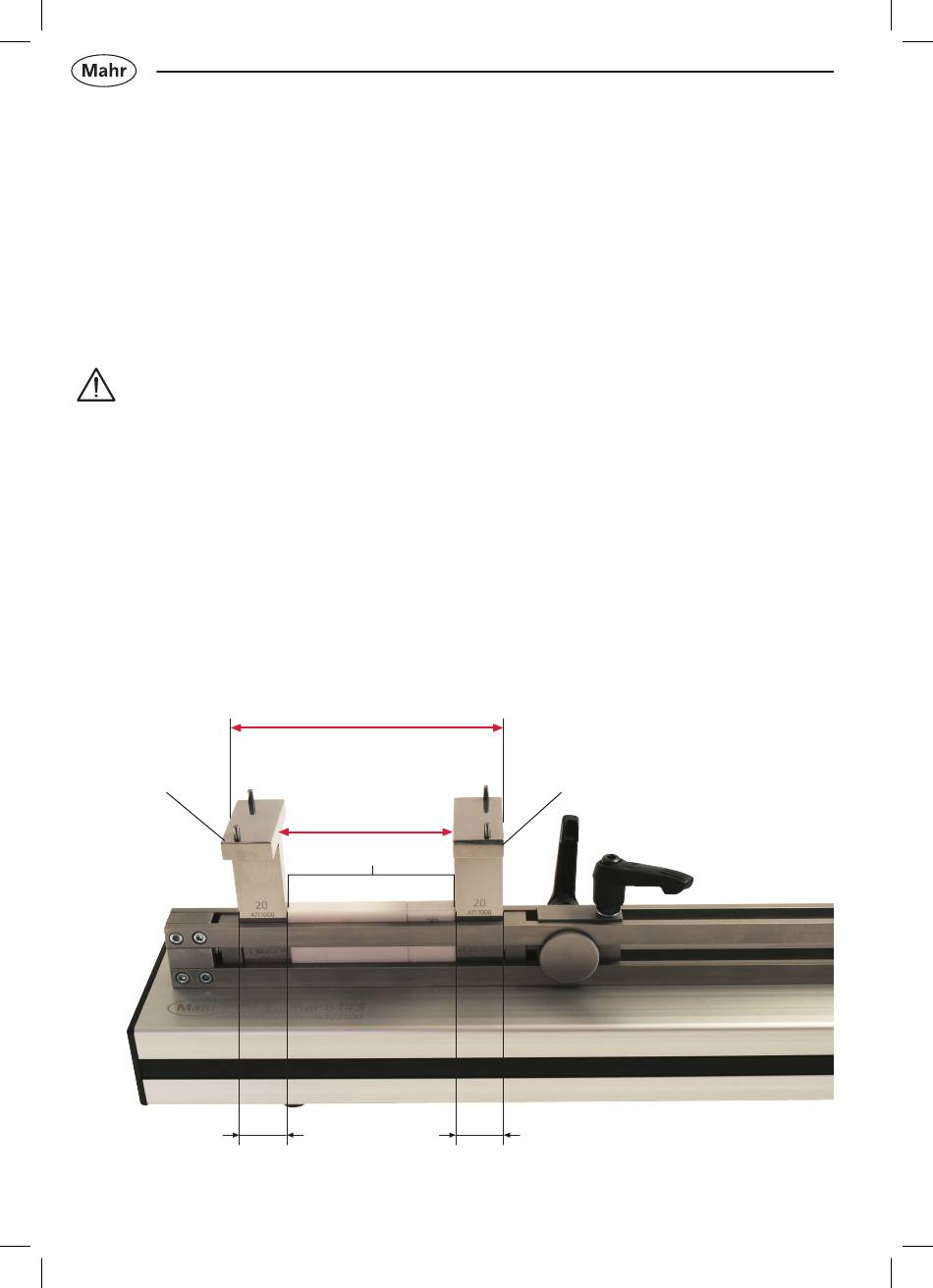

Einrichten einer Maßreferenz Lo für Außenmessung:
Maßreferenz Lo = Endmaßkombination (Li) + 844 Sp (2 x 20 mm)
Einrichten einer Maßreferenz Li für Innenmessung:
Maßreferenz Li = Endmaßkombination zwischen T-Planschenkeln
10
10
Lo
Li
A
20
10
20
Mahr GmbH • Multimar 844 S
