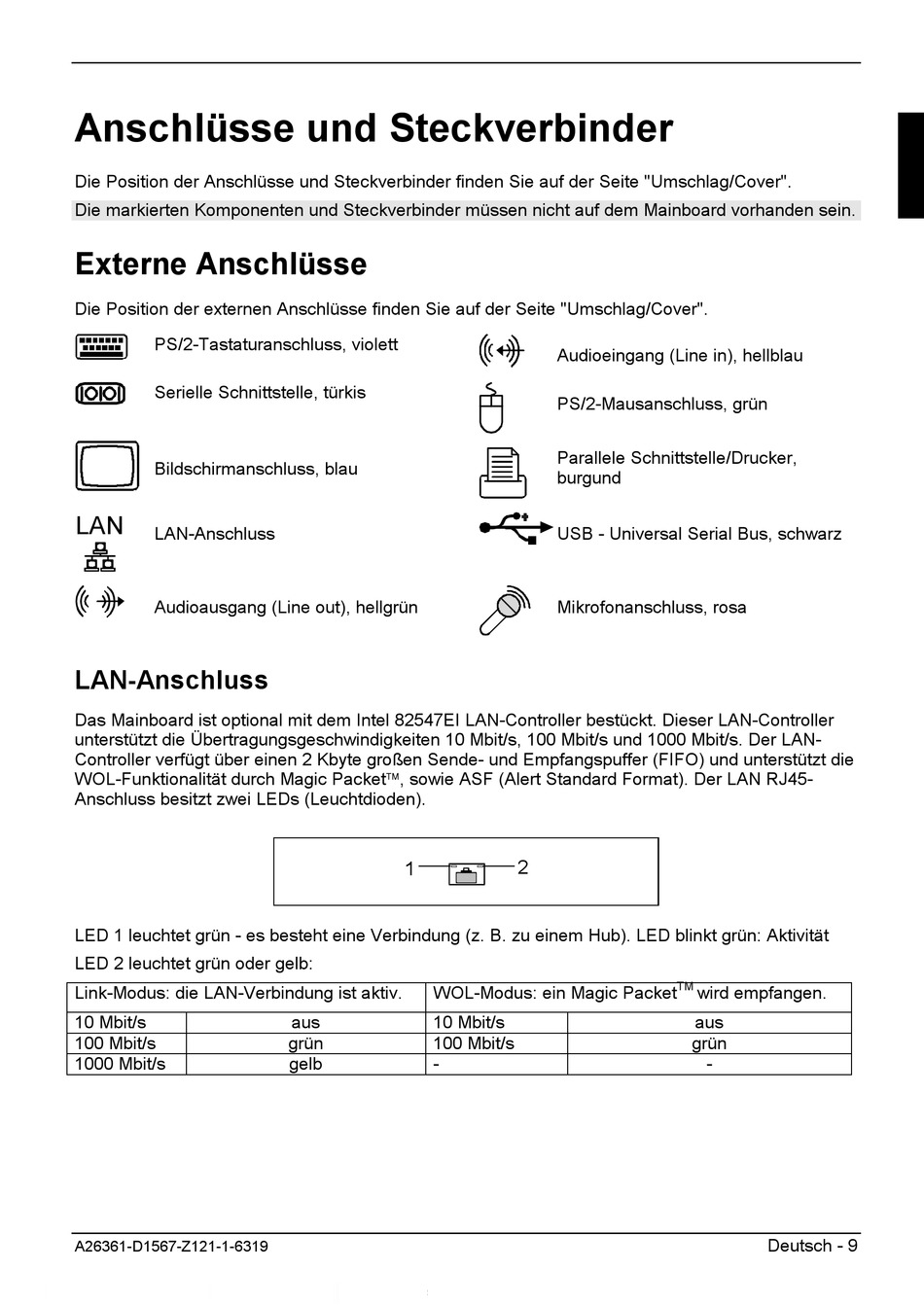

Anschlüsse und Steckverbinder
Die Position der Anschlüsse und Steckverbinder finden Sie auf der Seite "Umschlag/Cover".
Die markierten Komponenten und Steckverbinder müssen nicht auf dem Mainboard vorhanden sein.
Externe Anschlüsse
Die Position der externen Anschlüsse finden Sie auf der Seite "Umschlag/Cover".
PS/2-Tastaturanschluss, violett
Serielle Schnittstelle, türkis
Bildschirmanschluss, blau
LAN
LAN-Anschluss
Audioausgang (Line out), hellgrün
LAN-Anschluss
Das Mainboard ist optional mit dem Intel 82547EI LAN-Controller bestückt. Dieser LAN-Controller
unterstützt die Übertragungsgeschwindigkeiten 10 Mbit/s, 100 Mbit/s und 1000 Mbit/s. Der LAN-
Controller verfügt über einen 2 Kbyte großen Sende- und Empfangspuffer (FIFO) und unterstützt die
WOL-Funktionalität durch Magic Packetä, sowie ASF (Alert Standard Format). Der LAN RJ45-
Anschluss besitzt zwei LEDs (Leuchtdioden).
LED 1 leuchtet grün - es besteht eine Verbindung (z. B. zu einem Hub). LED blinkt grün: Aktivität
LED 2 leuchtet grün oder gelb:
Link-Modus: die LAN-Verbindung ist aktiv.
10 Mbit/s
100 Mbit/s
1000 Mbit/s
A26361-D1567-Z121-1-6319
1
WOL-Modus: ein Magic Packet
aus
10 Mbit/s
grün
100 Mbit/s
gelb
-
Audioeingang (Line in), hellblau
PS/2-Mausanschluss, grün
Parallele Schnittstelle/Drucker,
burgund
USB - Universal Serial Bus, schwarz
Mikrofonanschluss, rosa
2
TM
wird empfangen.
aus
grün
-
Deutsch - 9
