- Seite 1 Technisches Handbuch / Technical Manual Mainboard D1844 RiserCard E391 Deutsch / English...
- Seite 2 Sie haben ..technische Fragen oder Probleme? Wenden Sie sich bitte an: ● Ihren zuständigen Vertriebspartner ● Ihre Verkaufsstelle Weitere Informationen finden Sie in den Handbüchern "Sicherheit und Ergonomie" und "Garantie". Aktuelle Informationen und Updates (z. B. BIOS-Update) zu unseren Mainboards finden Sie im Internet: http://www.fujitsu-siemens.com im Bereich Services &...
- Seite 4 Questo manuale è stato stampato su carta da riciclaggio. Denna handbok är tryckt på recyclingpapper. Dit handboek werd op recycling-papier gedrukt. Herausgegeben von/Published by Fujitsu Siemens Computers GmbH Bestell-Nr./Order No.: A26361-D1844-Z120-1-7419 Ausgabe/Edition 2 Printed in the Federal Republic of Germany...
- Seite 5 Deutsch English Mainboard D1844 Technisches Handbuch Technical Manual Ausgabe August 2004 August 2004 edition...
- Seite 6 Dieses Handbuch wurde erstellt von cognitas. Gesellschaft für Technik-Dokumentation mbH www.cognitas.de Copyright Fujitsu Siemens Computers GmbH 2004 Intel, Pentium and Celeron are registered trademarks of Intel Corporation, USA. Microsoft, MS, MS-DOS and Windows are registered trademarks of Microsoft Corporation.
-
Seite 7: Übersicht/Overview Mainboard D1844

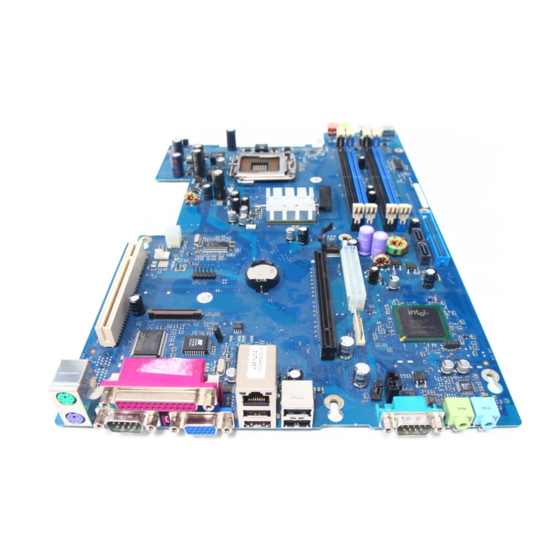

Übersicht/Overview Mainboard D1844 Mainboard Interne Anschlüsse und Steckplätze / Internal connectors and slots PCI-Steckplatz für Riser E391 / PCI slot for Riser E391 Diskettenlaufwerk / Floppy disk drive USB-Anschluss / USB connector Lüfter 2 / Fan 2 Stromversorgung +12 V / Power supply +12 V Lüfter 1 / Fan 1 (CPU) - Seite 8 E391 Gehäuseüberwachung / Intrusion switch PCI-Steckplatz 1 / PCI slot 1 PCI-Steckplatz 2 / PCI slot 2 Interner Lautsprecher / Internal speaker Externe Anschlüsse hinten / Externe Anschlüsse vorne / External connectors rear External connectors front Umschlag/Cover A26361-D1844-Z120-1-7419, Ausgabe 2...
-
Seite 9: Inhaltsverzeichnis
Inhalt Übersicht/Overview Mainboard D1844 Mainboard D1844..........................1 Darstellungsmittel ........................1 Wichtige Hinweise ..........................2 Hinweise zu Baugruppen ......................2 Übersicht Leistungsmerkmale ......................3 Technische Besonderheiten - Besondere Merkmale..............4 Anschlüsse und Steckverbinder.....................6 Externe Anschlüsse ...........................6 LAN-Anschluss ..........................6 Grafik-Anschluss ........................7 Interne Anschlüsse und Steckverbinder.....................7 Pinbelegung interne Anschlüsse......................8 Einstellungen mit Steckbrücken....................12... -
Seite 11: Mainboard D1844
Texte in Schreibmaschinenschrift stellen Bildschirmausgaben dar. Texte in fetter Schreibmaschinenschrift sind Texte, die Sie über die Tastatur eingeben müssen. Kursive Schrift kennzeichnet Befehle oder Menüpunkte. "Anführungszeichen" kennzeichnen Kapitelnamen und Begriffe, die hervorgehoben werden sollen. Deutsch - 1 A26361-D1844-Z120-1-7419, Ausgabe 2... -
Seite 12: Wichtige Hinweise
Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein. ● Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen. ● Fassen Sie die Baugruppen nur am Rand an. ● Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe. 2 - Deutsch A26361-D1844-Z120-1-7419, Ausgabe 2... -
Seite 13: Übersicht Leistungsmerkmale
Lautsprecher Gigabit-LAN / mit Alert-on-LAN ! / ! HI-SPEED USB 2.0 SmartCard Leseranschluss (USB / seriell) Temperaturüberwachung Systemüberwachung Unterstützung für Fujitsu Siemens Computers Tastatur Einschalttaste Interne Anschlüsse DIMM Steckplätze (DDR-2, PC3200/PC4300) 2 pro Kanal PCI Express x16 Serial ATA IDE-Schnittstelle (Ultra DMA/100) -
Seite 14: Technische Besonderheiten - Besondere Merkmale
Mainboards besitzt oder unterstützt das Mainboard die nachfolgend beschriebenen Merkmale. Silent Fan Ein von Fujitsu Siemens Computers entwickelter Mikrocontroller überwacht und regelt die Lüfter im PC und verhindert dadurch jede unnötige Lärmbelästigung. Sollte der Prozessor trotz voll drehender Lüfter zu heiß werden, so wird der Prozessor automatisch heruntergetaktet - das System läuft stabil weiter. - Seite 15 Recovery BIOS Durch ein unvollständiges BIOS-Update (z. B. durch Stromausfall) ist das System- BIOS zerstört. Alle Fujitsu Siemens Computers Mainboards verfügen über ein Recovery-BIOS. Damit kann ein zerstörtes BIOS einfach wiederhergestellt werden. Eine genaue Anleitung finden Sie im Kapitel "BIOS-Recovery - System-BIOS wiederherstellen".
-
Seite 16: Anschlüsse Und Steckverbinder
Der LAN RJ45-Anschluss besitzt zwei LEDs (Leuchtdioden). LED 1 leuchtet grün - es besteht eine Verbindung (z. B. zu einem Hub). LED blinkt grün: Aktivität LED 2 leuchtet je nach Übertragungsgeschwindigkeit unterschiedlich: 10 Mbit/s 100 Mbit/s grün 1000 Mbit/s gelb 6 - Deutsch A26361-D1844-Z120-1-7419, Ausgabe 2... -
Seite 17: Grafik-Anschluss
24-Bit-RAMDAC Merkmale: Display Data Channel (DDC), 2 DVO-Kanäle (bis zu 165 Megapixel pro Kanal), Dual-View-Unterstützung für ADD2-Karten Interne Anschlüsse und Steckverbinder Die Position der internen Anschlüsse und Steckverbinder finden Sie auf der Seite "Umschlag/Cover". Deutsch - 7 A26361-D1844-Z120-1-7419, Ausgabe 2... -
Seite 18: Pinbelegung Interne Anschlüsse
Lüfter 1 und 2 / Fan 1 and 2 Signal Controlled Fan voltage (0 V, +5 V ... +13 V, max. 1 A) / 12 V (4 Pin) Fan sense Fan control Prozessor-Stromversorgung / Processor power supply Signal Signal +12V +12V 8 - Deutsch A26361-D1844-Z120-1-7419, Ausgabe 2... -
Seite 19: Stromversorgung Btx / Power Supply Btx
+5 V (VCC) +12 V (P12VP) +5 V (VCC) USB - dual channel Signal Signal Chipcardreader on VCC C VCC D Data negative C Data negative D Data positive C Data positive D Not connected Deutsch - 9 A26361-D1844-Z120-1-7419, Ausgabe 2... -
Seite 20: Stromversorgungsüberwachung / Power Control (System Monitoring)
Anschlüsse und Steckverbinder CD/AUX Signal Left audio input Audio GND Audio GND Right audio input Stromversorgungsüberwachung / Power control (system monitoring) Signal Power Guard Control PS FAN Control PS FAN Sense 10 - Deutsch A26361-D1844-Z120-1-7419, Ausgabe 2... - Seite 21 Anschlüsse und Steckverbinder Serial ATA (intern) / Serial ATA (internal) Signal Signal Transmit data positive Transmit data negative Receive data negative Receive data positive Audio S/PDIF (3-polig) Signal SPDIF out Deutsch - 11 A26361-D1844-Z120-1-7419, Ausgabe 2...
-
Seite 22: Einstellungen Mit Steckbrücken
Wiederherstellen des System-BIOS benötigen Sie eine "Flash-BIOS-Diskette" (siehe Kapitel "BIOS- Update"). Gesteckt Das System-BIOS startet vom Diskettenlaufwerk A: und die eingelegte "Flash-BIOS- Diskette" überschreibt das System-BIOS auf dem Mainboard. Nicht gesteckt Normaler Betrieb (Standardeinstellung). 12 - Deutsch A26361-D1844-Z120-1-7419, Ausgabe 2... -
Seite 23: Erweiterungen / Hochrüsten
Setzen Sie den Prozessor mit großer Sorgfalt in den Steckplatz, da die Federkontakte des Steckplatzes sehr empfindlich sind und sich nicht verbiegen dürfen. ► Entfernen Sie den Kühlkörper. ► Drücken Sie auf den Hebel (1) und haken Sie ihn aus. Deutsch - 13 A26361-D1844-Z120-1-7419, Ausgabe 2... - Seite 24 Stecken Sie den neuen Prozessor so in den Steckplatz, dass die Markierung des Prozessors mit der Markierung am Steckplatz (a) von der Lage her übereinstimmt. ► Klappen Sie die Halterung (1) nach unten. ► Drücken Sie den Hebel nach unten (2), bis er wieder einhakt (3). 14 - Deutsch A26361-D1844-Z120-1-7419, Ausgabe 2...
- Seite 25 Schutzfolie vom Kühlkörper abziehen oder den Kühlkörper mit Wärmeleitpaste bestreichen, bevor Sie ihn aufsetzen. ► Befestigen Sie den Kühlkörper - je nach Ausführung - mit vier Schrauben oder stecken Sie ihn in die Befestigungen. Deutsch - 15 A26361-D1844-Z120-1-7419, Ausgabe 2...
-
Seite 26: Hauptspeicher Hochrüsten
Channel B, Slot 2 (schwarz) Channel B, Slot 4 (blau) Wenn Sie mehr als ein Speichermodul verwenden, dann achten Sie darauf, die Speichermodule auf beide Speicherkanäle aufzuteilen (siehe Tabelle). Dadurch nutzen Sie die Performancevorteile des Dual-Channel-Mode. 16 - Deutsch A26361-D1844-Z120-1-7419, Ausgabe 2... - Seite 27 Klappen Sie dabei die seitlichen Halterungen hoch, bis sie am Speichermodul einrasten (2). Speichermodul ausbauen ► Drücken Sie die Halterungen auf der linken und auf der rechten Seite nach außen (1). ► Ziehen Sie das Speichermodul aus dem Einbauplatz (2). Deutsch - 17 A26361-D1844-Z120-1-7419, Ausgabe 2...
-
Seite 28: Lithium-Batterie Austauschen
Drücken Sie die Rastnase in Pfeilrichtung, die Batterie springt etwas aus der Halterung heraus (1). ► Entfernen Sie die Batterie (2). ► Schieben Sie die neue Lithium-Batterie des identischen Typs in die Halterung (3). 18 - Deutsch A26361-D1844-Z120-1-7419, Ausgabe 2... -
Seite 29: Bios-Update
Erweiterungen / Hochrüsten BIOS-Update Wann sollte ein BIOS-Update durchgeführt werden? Fujitsu Siemens Computers stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außerdem können neue BIOS-Funktionen integriert werden. Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht, das sich durch neue Treiber oder neue Software nicht beheben lässt. -
Seite 30: Bios-Recovery - System-Bios Wiederherstellen
Fehler ausgebessert und die Performance gesteigert werden. Um bestmögliche Performance und einen fehlerfreien Betrieb zu garantieren, empfiehlt Intel, den Microcode regelmäßig zu aktualisieren. Intel bezeichnet eine Nutzung des Prozessors ohne regelmäßiges Microcode-Update als Betrieb außerhalb der Spezifikation. 20 - Deutsch A26361-D1844-Z120-1-7419, Ausgabe 2... -
Seite 31: Treiber
Sicherheit für den Prozessor auf Fujitsu Siemens Computers Mainboards Wird der Prozessor mit einem alten oder falschen Microcode genutzt, kann ein fehlerfreier Betrieb nicht gewährleistet werden. Fujitsu Siemens Computers hat deshalb auf seinen Mainboards eine Funktion implementiert, die den Startvorgang unterbricht, falls kein passender Microcode für den installierten Prozessor vorhanden ist. -
Seite 32: Fehlermeldungen
Kenndaten des Prozessors haben sich damit geändert. Bestätigen Sie diese Änderung, indem Sie das BIOS-Setup aufrufen und wieder verlassen. Diskette drive A error Diskette drive B error Überprüfen Sie im BIOS-Setup, im Menü Main, den Eintrag für das Diskettenlaufwerk. Überprüfen Sie die Anschlüsse des Diskettenlaufwerks. 22 - Deutsch A26361-D1844-Z120-1-7419, Ausgabe 2... - Seite 33 Sie sich bitte an Ihre Verkaufsstelle oder unseren Service. Keyboard error Kontrollieren Sie, ob die Tastatur korrekt angeschlossen ist. Keyboard error nn nn Stuck Key Lösen Sie die Taste auf der Tastatur (nn ist der Hexadezimalcode für die Taste). Deutsch - 23 A26361-D1844-Z120-1-7419, Ausgabe 2...
- Seite 34 Rufen Sie das BIOS-Setup auf und korrigieren Sie die zuletzt vorgenommenen Einträge oder stellen Sie die Standardeinträge ein. System Management Configuration changed or Problem occurred Ein Systemlüfter oder Systemsensor ist ausgefallen. Überprüfen Sie die Funktion der Hardware. 24 - Deutsch A26361-D1844-Z120-1-7419, Ausgabe 2...
-
Seite 35: Smartcard-Leser - Fehlermeldungen
Sie haben die maximale Anzahl an Fehlversuchen bei der PIN-Eingabe überschritten. Die Sicrypt-SmartCard ist gesperrt. Geben Sie die Administrator-PIN ein, um die Sicrypt-SmartCard wieder zu aktivieren. Danach müssen Sie eine neue Benutzer-PIN eingeben, um das System neu zu starten. Deutsch - 25 A26361-D1844-Z120-1-7419, Ausgabe 2... -
Seite 36: Glossar
Controller Hub Video Graphic Adapter Graphics Performance Accelerator Wake On LAN Inter Integrated Circuit IAPC Instantly Available Power Managed Desktop PC Design I/O Controller Hub Intelligent Drive Electronics IPSEC Internet Protocol Security Local Area Network 26 - Deutsch A26361-D1844-Z120-1-7419, Ausgabe 2...
