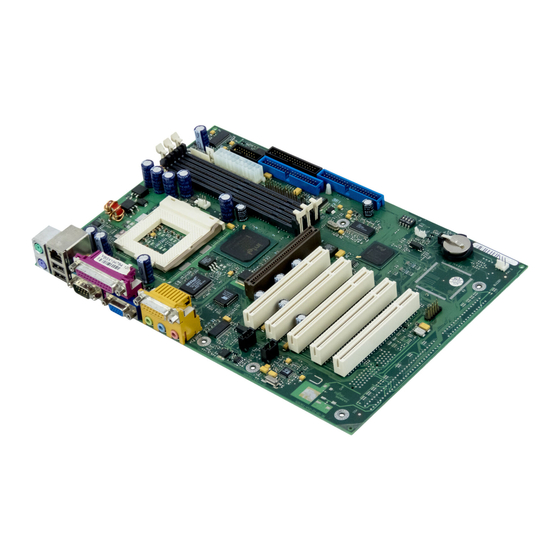

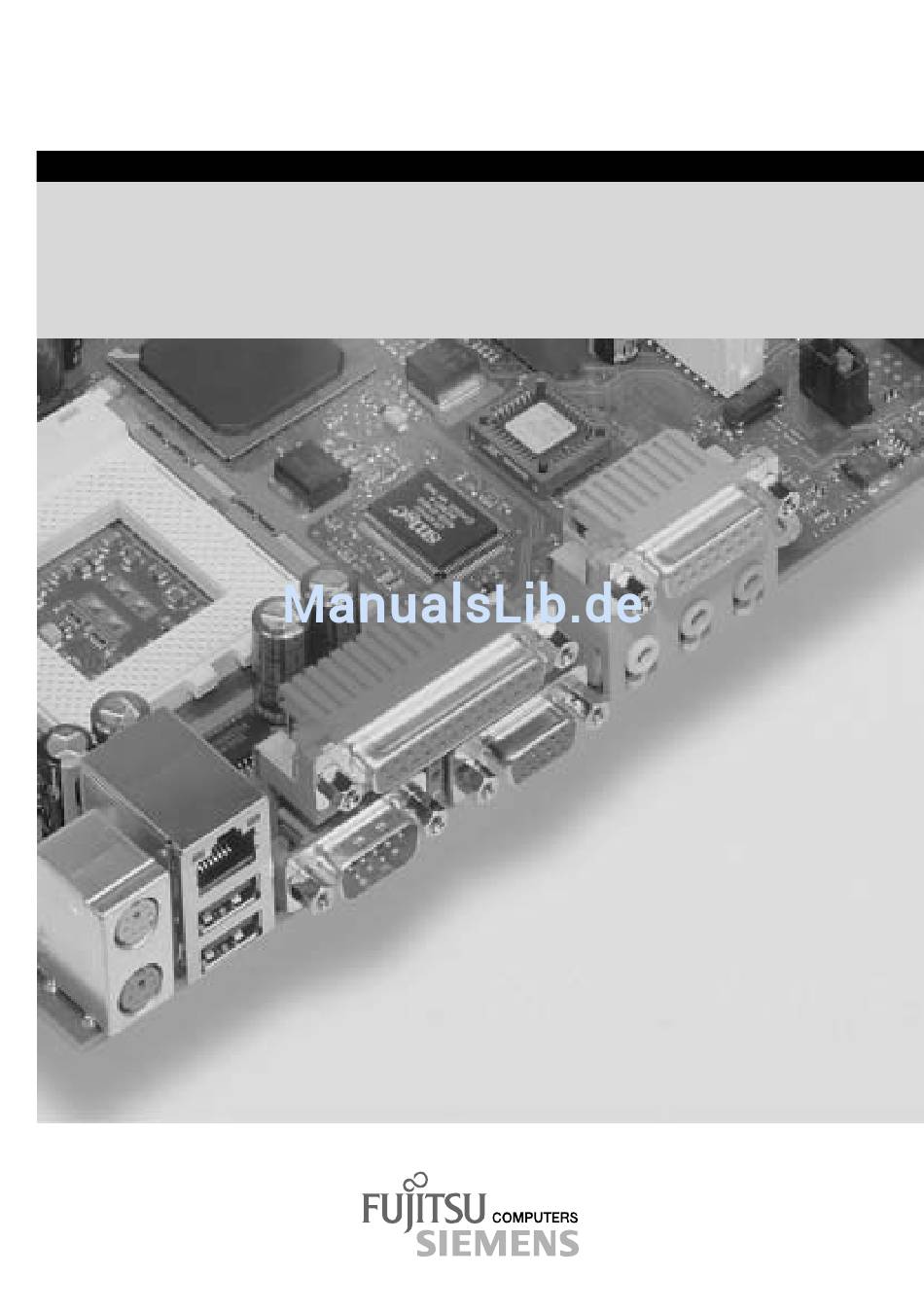

- Seite 1 COMPONENT .com Technisches Handbuch / Technical Manual Systembaugruppe / Systemboard D1219...
- Seite 2 Sie haben ..technische Fragen oder Probleme? Wenden Sie sich bitte an: · Ihren zuständigen Vertriebspartner · Ihre Verkaufsstelle Weitere Informationen finden Sie im Handbuch "Sicherheit, Garantie und Ergonomie". Aktuelle Informationen zu unseren Produkten, Tipps, Updates usw. finden Sie im Internet: http://www.fujitsu-siemens.com Are there ...
- Seite 4 Questo manuale è stato stampato su carta da riciclaggio. Denna handbok är tryckt på recyclingpapper. Dit handboek werd op recycling-papier gedrukt. Herausgegeben von/Published by Fujitsu Siemens Computers GmbH A26361-D1219-Z120-1-7419 Bestell-Nr./Order No.: Printed in the Federal Republic of Germany AG 0102...
- Seite 5 Deutsch English Systembaugruppe D1219 System Board D1219 Technisches Handbuch Technical Manual Ausgabe Januar 2002 Januaryy 2002 edition...
- Seite 6 Alle weiteren genannten Warenzeichen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber und werden als geschützt anerkannt. Copyright ã Fujitsu Siemens Computers GmbH 2002 Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung, des Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren.
-
Seite 7: Inhaltsverzeichnis
Einstellungen mit Schaltern und Steckbrücken ..................9 System-BIOS wiederherstellen - Schalter 2 ................9 Schreibschutz für Disketten - Schalter 3 ..................9 Erweiterungen ..........................10 Prozessor einbauen/ausbauen ....................11 Hauptspeicher hochrüsten .......................12 AGP-Grafikkarte oder GPA-Speicher hochrüsten ..............13 Netzwerkbaugruppe mit WOL einbauen...................13 Lithium-Batterie austauschen ....................14 Glossar............................15 A26361-D1219-Z120-6-7419... -
Seite 9: Einleitung
Betriebsanleitung des Gerätes beschrieben. Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" in der Betriebsanleitung des Gerätes. Bei unsachgemäßem Austausch der Lithium-Batterie besteht Explosionsgefahr. Beachten Sie deshalb unbedingt die Angaben im Kapitel "Erweiterungen" - "Lithium- Batterie austauschen". Deutsch - 1 A26361-D1219-Z120-6-7419... -
Seite 10: Hinweise Zu Baugruppen
Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein. · Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen. · Fassen Sie die Baugruppen nur am Rand an. · Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe. 2 - Deutsch A26361-D1219-Z120-6-7419... -
Seite 11: Leistungsmerkmale
System-, Setup- und Tastatur-Passwort parallele und serielle Schnittstellen können deaktiviert werden Schreibschutz für Diskettenlaufwerk Virus-Warnfunktion für die Boot-Festplatte Virusschutzfunktion für das Flash-BIOS und die EEPROMs auf den Speichermodulen. · 5 PCI-Steckplätze PCI-Steckplätze unterstützen 3,3 V Haupt- und Hilfsspannung. Deutsch - 3 A26361-D1219-Z120-6-7419... -
Seite 12: Externe Anschlüsse
4 = USB-Anschlüsse 1 und 2 Kopfhörer 5 = Serielle Schnittstelle 1 9b = Audio Line-In 6 = Parallele Schnittstelle 9c = Audio Micro-In Die markierten Komponenten und Steckverbinder müssen nicht auf der Systembaugruppe vorhanden sein. 4 - Deutsch A26361-D1219-Z120-6-7419... -
Seite 13: Interne Anschlüsse Und Steckverbinder
5 = IDE-Laufwerke 1 und 2 (primär) 13 = Stromversorgungsüberwachung 6 = Anschluss für Bedienfeld und Lautsprecher 14 = Gehäuseüberwachung 7 = Wake On LAN Die markierten Komponenten und Steckverbinder müssen nicht auf der Systembaugruppe vorhanden sein. Deutsch - 5 A26361-D1219-Z120-6-7419... -
Seite 14: Temperaturüberwachung / System-Überwachung
Geräuschentwicklung durch eine verminderte Lüfterdrehzahl vermieden, sowie Informationen über den Systemzustand gegeben werden. Die Gehäuseüberwachung schützt das System gegen unautorisiertes Öffnen. Die Temperatur- und System-Überwachung werden durch einen von Fujitsu Siemens Computers entwickelten onboard Controller gesteuert. Folgende Funktionen werden unterstützt: Temperaturüberwachung:... -
Seite 15: Festplatten-Anschluss
Der LAN RJ45-Anschluss besitzt eine gelbe und eine grüne LED (Leuchtdiode). 1 = es besteht eine Verbindung (z. B. zu einem Hub). 2 = Link Modus: die LAN-Verbindung ist aktiv. WOL-Modus: ein Magic Packet wird empfangen. Deutsch - 7 A26361-D1219-Z120-6-7419... -
Seite 16: Unterstützte Bildschirmauflösungen
E, F, G, H PCI-Bus-Steckplatz 2 F, G, H, C PCI-Bus-Steckplatz 3 G, H, C, E PCI-Bus-Steckplatz 4 H, C, E, F PCI-Bus-Steckplatz 5 / CNR-Steckplatz A, B AGP-Steckplatz Erster USB-Controller Zweiter USB-Controller LAN-Controller Grafikprozessor SMBus AC'97 Audio 8 - Deutsch A26361-D1219-Z120-6-7419... -
Seite 17: Einstellungen Mit Schaltern Und Steckbrücken
BIOS-Setup der Schreibschutz für Disketten aufgehoben ist (im Menü Security das Feld von Diskette Write auf Enabled gesetzt). Der Schreibschutz für das Diskettenlaufwerk ist aktiv. Disketten können gelesen, beschrieben und gelöscht werden (Standardeinstellung). Deutsch - 9 A26361-D1219-Z120-6-7419... -
Seite 18: Erweiterungen
2 = Spannungsindikator-Leuchtdiode 7 = ISA-Steckplatz 3 = Einbauplatz Bank 1 für Hauptspeicher 8 = PCI-Steckplätze 1, 2, 3, 4, 5 4 = Einbauplatz Bank 2 für Hauptspeicher 9 = AGP/GPA-Steckplatz 5 = Einbauplatz Bank 3 für Hauptspeicher 10 - Deutsch A26361-D1219-Z120-6-7419... -
Seite 19: Prozessor Einbauen/Ausbauen
Die abgeschrägte Ecke des Prozessors kann durch den Kühlkörper verdeckt sein. Orientieren Sie sich in diesem Fall an der Markierung in den Stiftreihen an der Unterseite des Prozessors. Ê Schwenken Sie den Hebel nach unten, bis er spürbar einrastet (5). Deutsch - 11 A26361-D1219-Z120-6-7419... -
Seite 20: Hauptspeicher Hochrüsten
Klappen Sie dabei die seitlichen Halterungen hoch, bis sie am Speichermodul einrasten (2). Speichermodul ausbauen Ê Drücken Sie die Halterungen auf der linken und auf der rechten Seite nach außen (1). Ê Ziehen Sie das Speichermodul aus dem Einbauplatz (2). 12 - Deutsch A26361-D1219-Z120-6-7419... -
Seite 21: Agp-Grafikkarte Oder Gpa-Speicher Hochrüsten
Wenn die Systembaugruppe nicht bereits in einem Gerät eingebaut war, als Sie sie gekauft haben, müssen Sie überprüfen, ob Ihre Stromversorgung die Hilfsspannung zur Verfügung stellen kann. Weitere Informationen finden Sie in der mitgelieferten Beschreibung zur Netzwerkbaugruppe. Deutsch - 13 A26361-D1219-Z120-6-7419... -
Seite 22: Lithium-Batterie Austauschen
Die folgende Darstellung ist auch dann gültig, wenn die Lithium-Batterie senkrecht eingebaut ist. Ê Heben Sie die Kontaktfeder nur wenige Millimeter an (1), bis Sie die Lithium-Batterie aus der Halterung ziehen können (2). Ê Schieben Sie die neue Lithium-Batterie des identischen Typs in die Halterung (3). 14 - Deutsch A26361-D1219-Z120-6-7419... -
Seite 23: Glossar
Super Video Graphic Adapter Graphics Performance Universal Serial Bus Accelerator Inter Integrated Circuit Video Graphic Adapter IAPC Instantly Available Power Wake On LAN Managed Desktop PC Design I/O Controller Hub Intelligent Drive Electronics IPSEC Internet Protocol Security Deutsch - 15 A26361-D1219-Z120-6-7419...
