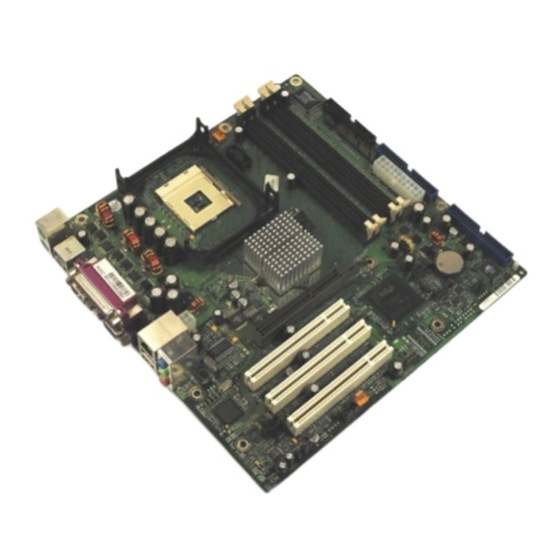

- Seite 1 Technisches Handbuch / Technical Manual Mainboard D1562/D1561 Deutsch / English / Français...
- Seite 2 Sie haben ..technische Fragen oder Probleme? Wenden Sie sich bitte an: • Ihren zuständigen Vertriebspartner • Ihre Verkaufsstelle Aktuelle Informationen und Updates (z. B. BIOS-Update) zu unseren Mainboards finden Sie im Internet: http://www.fujitsu-siemens.com/mainboards Are there ..any technical problems or other questions you need clarified? Please contact: •...
- Seite 4 Questo manuale è stato stampato su carta da riciclaggio. Denna handbok är tryckt på recyclingpapper. Dit handboek werd op recycling-papier gedrukt. Herausgegeben von/Published by Fujitsu Siemens Computers GmbH Bestell-Nr./Order No.: A26361-D1562-Z121-1-6319 Printed in the Federal Republic of Germany AG 1103...
- Seite 5 Deutsch English Mainboard D1562/D1561 Français Technisches Handbuch Technical Manual Ausgabe November 2003 November 2003 edition...
- Seite 6 Alle weiteren genannten Warenzeichen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber und werden als geschützt anerkannt. Copyright ã Fujitsu Siemens Computers GmbH 2003 Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung, des Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren.
-
Seite 7: Übersicht/Overview Mainboard D1562
Übersicht/Overview Mainboard D1562/61 Diskettenlaufwerk / Floppy disk drive Interne Anschlüsse und Steckplätze / Power On LED II Internal connectors and slots Bedienfeld / Front panel 22 23 Stromversorgungsüberwachung / Power supply control IDE-Laufwerke 3/4 / IDE-drives 3/4 Stromversorgung / Power supply... -
Seite 9: Inhaltsverzeichnis
Inhalt Übersicht/Overview Mainboard D1562/61 ..................1 Mainboard D1562/D1561........................1 Darstellungsmittel ........................1 Wichtige Hinweise ..........................2 Hinweise zu Baugruppen ......................2 Übersicht Leistungsmerkmale ......................3 Besondere Merkmale.........................7 Kurzanleitung Mainboard einbauen....................9 Vor dem Einbau.........................9 Anschlüsse und Steckverbinder....................11 Externe Anschlüsse .........................11 LAN-Anschluss ........................11 Grafik-Anschluss - Unterstützte Bildschirmauflösungen............12 Interne Anschlüsse und Steckverbinder...................12 Festplatten-Anschluss ......................12... -
Seite 11: Übersicht/Overview Mainboard D1562/61
Mainboard D1562/D1561 Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konfiguration Ihres Mainboards kann es vorkommen, dass Sie einige Hardware-Komponenten nicht vorfinden, obwohl diese in diesem Handbuch beschrieben sind. Weitere Informationen Informationen zum BIOS-Setup und zusätzliche Beschreibungen zu den Treibern finden Sie: •... -
Seite 12: Wichtige Hinweise
Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein. • Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen. • Fassen Sie die Baugruppen nur am Rand an. • Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe. 2 - Deutsch A26361-D1562-Z121-1-6319... -
Seite 13: Übersicht Leistungsmerkmale
- / - / - / - ü / - SmartCard Leseranschluss (USB / seriell) - / - ü ü Unterstützung für Fujitsu Siemens Computers Tastatur mit Einschalttaste Spezielle Onboard Merkmale ü / - Silent Fan / Silent Fan LT - / - System Guard / Silent Drives ü... - Seite 14 Übersicht Leistungsmerkmale Interne Anschlüsse (Fortsetzung) D1562-A D1561-A FireWire * (9-Pin, Intel standard header) USB-Anschlüsse * (2.0, ~480 MB/s) Serielle Anschlüsse * (FIFO, 16550 kompatibel) Lüfteranschlüsse PSU** / CPU / AUX1 / AUX2 1 / 1 / 1 / - - / 1 / 1 / - SMBus Anschluss * (Gehäuse Temperatur)
- Seite 15 SmartCard Leseranschluss (USB / seriell) ü / - - / - ü ü Unterstützung für Fujitsu Siemens Computers Tastatur mit Einschalttaste Neue Intel Pentium Prozessoren mit 1 Mbyte Second-Level-Cache werden unterstützt. Spezielle Onboard Merkmale ü / - - / ü...
- Seite 16 Übersicht Leistungsmerkmale Interne Anschlüsse (Fortsetzung) D1562-C D1561-C FireWire * (9-Pin, Intel standard header) USB-Anschlüsse * (2.0, ~480 MB/s) Serielle Anschlüsse * (FIFO, 16550 kompatibel) Lüfteranschlüsse PSU** / CPU / AUX1 / AUX2 1 / 1 / 1 / - - / 1 / 1 / - SMBus Anschluss * (Gehäuse Temperatur)
-
Seite 17: Besondere Merkmale
Mainboards besitzt oder unterstützt das Mainboard die nachfolgend beschriebenen Merkmale. Silent Fan Ein von Fujitsu Siemens Computers entwickelter Mikrocontroller überwacht und regelt die Lüfter im PC und verhindert dadurch jede unnötige Lärmbelästigung. Sollte der Prozessor trotz voll drehender Lüfter zu heiß werden, so wird der Prozessor automatisch heruntergetaktet - das System läuft stabil weiter. - Seite 18 Funktion steht sowohl auf der CD "Drivers & Utilities" als auch im Internet zur Verfügung. Multi Boot Das BIOS der Fujitsu Siemens Computers Mainboards erlaubt es, von Massenspeichergeräten aller Art zu booten. Hierzu gehören neben IDE-Festplatten auch optische Laufwerke wie zum Beispiel CD-ROM, DVD und auch externe Laufwerke, die an USB oder FireWire angeschlossen werden können.
-
Seite 19: Kurzanleitung Mainboard Einbauen
Bestücken Sie das Mainboard möglichst schon vor dem Einbau in das Gehäuse mit Prozessor, Ê Kühlkörper und Speichermodulen. Weitere Hinweise dazu finden Sie im Kapitel "Prozessor tauschen". ► Öffnen Sie das Gehäuse, so wie in der Betriebsanleitung Ihres Systems beschrieben. Deutsch - 9 A26361-D1562-Z121-1-6319... -
Seite 20: Treiberinstallation
Ê entsprechenden Anschlüsse auf dem Mainboard. Treiberinstallation Installieren Sie die Treiber für den Chipsatz. Sie finden die Treiber auf der beigelegten CD Ê "Drivers & Utilities". Wie Sie die Treiber installieren, finden Sie im Kapitel "Treiber". 10 - Deutsch A26361-D1562-Z121-1-6319... -
Seite 21: Anschlüsse Und Steckverbinder
LED 2 leuchtet bei den zwei möglichen LAN-Controllern unterschiedlich: Link-Modus: die LAN-Verbindung ist aktiv. WOL-Modus: ein Magic Packet wird empfangen. 82562EZ 82547EI 82562EZ 82547EI 10 Mbit/s 10 Mbit/s 100 Mbit/s gelb grün 100 Mbit/s gelb grün 1000 Mbit/s gelb Deutsch - 11 A26361-D1562-Z121-1-6319... -
Seite 22: Grafik-Anschluss - Unterstützte Bildschirmauflösungen
(Microphone) nur jeweils einmal verwenden. Haben Sie an beiden Audioausgängen Audio-Geräte angeschlossen, ist nur der Anschluss an der Vorderseite des Systems aktiv. Haben Sie an beiden Mikrofonanschlüssen Audio-Geräte angeschlossen, ist nur der Anschluss an der Rückseite des Systems aktiv. 12 - Deutsch A26361-D1562-Z121-1-6319... -
Seite 23: Pinbelegung Interne Anschlüsse
Zeigt zusammen mit der Sleep-LED den Systemzustand APM oder ACPI an (siehe Kapitel "APM und ACPI Systemstatus, Stromsparmodi"). Speaker 0,5 W bei 8 Ohm Power On LED II Signal Power On LED (Anode) Power On LED (Anode) Power On LED (Cathode) Deutsch - 13 A26361-D1562-Z121-1-6319... - Seite 24 Cable select DAK (low asserted) IRQ (high asserted) Not connected ADR 1 (high asserted) ATA66 Detect (low asserted) ADR 0 (high asserted) ADR 2 (high asserted) CS 1 (low asserted) CS 3 (low asserted) IDE-LED (low asserted) 14 - Deutsch A26361-D1562-Z121-1-6319...
- Seite 25 Audio S/PDIF Signal SPDIF out CD audio Input Signal Left CD audio input CD GND CD GND Right CD audio input AUX-Audio In Signal Left AUX audio input Analog GND Analog GND Right AUX audio input Deutsch - 15 A26361-D1562-Z121-1-6319...
-
Seite 26: Stromversorgungsüberwachung / Power Supply Control
Micro input Analog GND Micro bias Analog VCC Right line output Right line return Not connected Left line output Left line return Wird das Audio-Bedienfeld nicht benutzt, müssen Sie Steckbrücken auf die Pinpaare 5/6 und 9/10 stecken. 16 - Deutsch A26361-D1562-Z121-1-6319... - Seite 27 RI 2 Lüfter 1 / fan 1 (CPU) (processor fan - only for 3 pin fans) Signal Controlled FAN voltage (0V, +6V, ... +12V, max. 1A) or fix Fan voltage (+12 V, max. 1 A) Fan sense Deutsch - 17 A26361-D1562-Z121-1-6319...
-
Seite 28: Stromversorgung Atx / Power Supply Atx
PS on (low asserted) +5V (VCC) Powergood (high asserted) -5V (5PVN) +5V Auxiliary (VCC Aux) +5V (VCC) +12V (P12VP) +5V (VCC) Zusätzliche Stromversorgung ATX12 V / Additional Power supply ATX12 V Signal Signal +12 V +12 V 18 - Deutsch A26361-D1562-Z121-1-6319... -
Seite 29: Einstellungen Mit Schaltern Und Steckbrücken
Diskette" (siehe Kapitel "BIOS-Update"). Das System-BIOS startet vom Diskettenlaufwerk A: und die eingelegte "Flash-BIOS- Diskette" überschreibt das System-BIOS auf dem Mainboard. Normaler Betrieb (Standardeinstellung). Reserviert - Schalter 3 und Schalter 4 (wenn vorhanden) Schalter 3 und 4 sind reserviert. Deutsch - 19 A26361-D1562-Z121-1-6319... -
Seite 30: Erweiterungen / Hochrüsten
Prozessors mit der Codierung am Steckplatz (A) von der Lage her übereinstimmt (4). Die abgeschrägte Ecke des Prozessors kann auch an einer anderen Stelle sein als in der Abbildung dargestellt. Schwenken Sie den Hebel nach unten, bis er spürbar einrastet (5). Ê 20 - Deutsch A26361-D1562-Z121-1-6319... - Seite 31 ► Je nach Prozessor-Variante werden für die Befestigung des Kühlkörpers noch Klammern mitgeliefert, die den Kühlkörper fixieren. ► Wenn Sie den optionalen Lüfter montiert haben, stecken Sie den Lüfterstecker auf den entsprechenden Anschluss auf dem Mainboard. Deutsch - 21 A26361-D1562-Z121-1-6319...
-
Seite 32: Hauptspeicher Hochrüsten
Channel A, Slot 3 Channel B, Slot 2 Channel B, Slot 4 Wenn Sie mehr als ein Speichermodul verwenden, dann achten Sie darauf, die Speichermodule auf beide Speicherkanäle aufzuteilen (siehe Tabelle). Dadurch nutzen Sie die Performancevorteile des Dual-Channel-Mode. 22 - Deutsch A26361-D1562-Z121-1-6319... - Seite 33 Klappen Sie dabei die seitlichen Halterungen hoch, bis sie am Speichermodul einrasten (2). Ê Speichermodul ausbauen ► Drücken Sie die Halterungen auf der linken und auf der rechten Seite nach außen (1). ► Ziehen Sie das Speichermodul aus dem Einbauplatz (2). Deutsch - 23 A26361-D1562-Z121-1-6319...
-
Seite 34: Agp-Grafikkarten Hochrüsten
Welche ISA IRQs den PCI IRQ Lines zugeordnet werden, wird normalerweise automatisch vom BIOS festgelegt (siehe Beschreibung "BIOS-Setup"). Monofunktionale Erweiterungskarten: Standard-AGP- und PCI-Erweiterungskarten benötigen maximal einen Interrupt, der als PCI- Interrupt INT A bezeichnet wird. Erweiterungskarten, die keinen Interrupt benötigen, können in einen beliebigen Steckplatz eingebaut werden. 24 - Deutsch A26361-D1562-Z121-1-6319... - Seite 35 Sharing). Wenn Sie einen anderen PCI-Steckplatz mit IRQ Sharing benutzen müssen, überprüfen Sie, ob die Erweiterungskarte IRQ Sharing mit den anderen Geräten auf dieser PCI IRQ Line einwandfrei unterstützt. Auch die Treiber aller Karten und Komponenten an dieser PCI IRQ Line müssen IRQ Sharing unterstützen. Deutsch - 25 A26361-D1562-Z121-1-6319...
-
Seite 36: Lithium-Batterie Austauschen
Drücken Sie die Rastnase in Pfeilrichtung, die Batterie springt etwas aus der Halterung Ê heraus (1). Entfernen Sie die Batterie (2). Ê Schieben Sie die neue Lithium-Batterie des identischen Typs in die Halterung (3) und drücken Ê Sie sie nach unten, bis sie einrastet (4). 26 - Deutsch A26361-D1562-Z121-1-6319... -
Seite 37: Bios-Update
BIOS-Update BIOS-Update Wann sollte ein BIOS-Update durchgeführt werden? Fujitsu Siemens Computers stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außerdem können neue BIOS-Funktionen integriert werden. Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht, das sich durch neue Treiber oder neue Software nicht beheben lässt. -
Seite 38: Bios-Recovery - System-Bios Wiederherstellen
Wählen Sie im Menü Advanced den Menüpunkt Reset Configuration Data und ändern Sie die Ê Einstellung auf Yes . Beenden Sie das BIOS-Setup und speichern Sie die Änderungen. Ê Das BIOS-Recovery ist abgeschlossen. Das System startet. Detaillierte Informationen zum BIOS-Recovery finden Sie im Handbuch "BIOS-Setup" (CD "Drivers & Utilities"). 28 - Deutsch A26361-D1562-Z121-1-6319... -
Seite 39: Microcode-Update
Sicherheit für den Prozessor auf Fujitsu Siemens Computers Mainboards Wird der Prozessor mit einem alten oder falschen Microcode genutzt, kann ein fehlerfreier Betrieb nicht gewährleistet werden. Fujitsu Siemens Computers hat deshalb auf seinen Mainboards eine Funktion implementiert, die den Startvorgang unterbricht, falls kein passender Microcode für den installierten Prozessor vorhanden ist. -
Seite 40: Treiber
Legen Sie die CD "Drivers & Utilities Collection" in das CD-ROM-Laufwerk. Wenn die CD nicht automatisch startet, rufen Sie das Programm START.EXE im CD-ROM- Ê Verzeichnis auf. Wählen Sie DeskUpdate - Vollautomatische Installation aus. Ê Folgen Sie den Bildschirmanweisungen. Ê 30 - Deutsch A26361-D1562-Z121-1-6319... -
Seite 41: Anhang
500 mA USB-Anschluss F 500 mA USB-Anschluss G 500 mA USB-Anschluss H 500 mA Die Sicherungen auf diesem Mainboard sind mehrfach verwendbar (Polyfuses). Kurz nach Beseitigung des Fehlerzustandes setzen sich die Sicherungen wieder in den Ursprungszustand zurück. Deutsch - 31 A26361-D1562-Z121-1-6319... -
Seite 42: Apm Und Acpi Systemstatus, Stromsparmodi
G = Globaler Status; S = Systemstatus Zwei Farben Eine Farbe Das Netzteil muss ausreichend belastbare 5 V Standby-Spannung zur Verfügung stellen. Um Wake-up-Funktionen nutzen zu können, muss die Stromversorgung eine 5 V-Hilfsspannung (5VSB) von mindestens 1 A zur Verfügung stellen. 32 - Deutsch A26361-D1562-Z121-1-6319... -
Seite 43: Mainboard-Revision Und Bios-Version
Internet unter www.fujitsu-siemens.de/mainboards . Mainboard-Revision Der Revision-Stand des Mainboards identifiziert genau, welches Mainboard Sie besitzen. Sie finden ihn auf einem Aufkleber an einer Kante des Mainboards: D1562-A21 GS 1 05618476 Beispiel Mainboard-Revision BIOS-Version Die BIOS-Version kann im BIOS-Setup angezeigt werden. -
Seite 44: Fehlermeldungen
Kenndaten des Prozessors haben sich damit geändert. Bestätigen Sie diese Änderung, indem Sie das BIOS-Setup aufrufen und wieder verlassen. Diskette drive A error Diskette drive B error Überprüfen Sie im BIOS-Setup , im Menü Main , den Eintrag für das Diskettenlaufwerk. Überprüfen Sie die Anschlüsse des Diskettenlaufwerks. 34 - Deutsch A26361-D1562-Z121-1-6319... - Seite 45 Sie sich bitte an Ihre Verkaufsstelle oder unseren Service. Keyboard error Kontrollieren Sie, ob die Tastatur korrekt angeschlossen ist. Keyboard error nn nn Stuck Key Lösen Sie die Taste auf der Tastatur ( nn ist der Hexadezimalcode für die Taste). Deutsch - 35 A26361-D1562-Z121-1-6319...
- Seite 46 Sie, ob Sie eine Geräte-ID doppelt vergeben haben. xy = Gruppennummer x = Anzahl der gefundenen SE am Kommunikationsbus y = Anzahl der in Number of connected SE eingetragenen SE k1, k2 ... = Geräte-ID der gefundenen Speichererweiterungseinheiten 36 - Deutsch A26361-D1562-Z121-1-6319...
- Seite 47 Schalten Sie das Gerät aus und wieder ein. Wenn die Meldung weiterhin erscheint, wenden Sie sich bitte an Ihre Verkaufsstelle oder unseren Service. Verify CPU frequency selection in Setup Die Frequenzeinstellung für den Prozessor ist ungültig. Korrigieren Sie die Einstellung im BIOS- Setup . Deutsch - 37 A26361-D1562-Z121-1-6319...
-
Seite 48: Glossar
Universal Serial Bus GMCH Graphics and Memory Controller Video Graphic Adapter Graphics Performance Wake On LAN Accelerator Inter Integrated Circuit IAPC Instantly Available Power Managed Desktop PC Design I/O Controller Hub Intelligent Drive Electronics IPSEC Internet Protocol Security 38 - Deutsch A26361-D1562-Z121-1-6319...
