Verwandte Anleitungen für Fujitsu Siemens Computers Mainboard D1451
Inhaltszusammenfassung für Fujitsu Siemens Computers Mainboard D1451
- Seite 1 Technisches Handbuch / Technical Manual Mainboard D1451 Deutsch / English / Français...
- Seite 2 Sie haben ..technische Fragen oder Probleme? Wenden Sie sich bitte an: • Ihren zuständigen Vertriebspartner • Ihre Verkaufsstelle Aktuelle Informationen und Updates (z. B. BIOS-Update) zu unseren Mainboards finden Sie im Internet: http://www.fujitsu-siemens.de/mainboards Are there ..any technical problems or other questions you need clarified? Please contact: •...
- Seite 4 Questo manuale è stato stampato su carta da riciclaggio. Denna handbok är tryckt på recyclingpapper. Dit handboek werd op recycling-papier gedrukt. Herausgegeben von/Published by Fujitsu Siemens Computers GmbH A26361-D1451-Z120-1-6319 Bestell-Nr./Order No.: Printed in the Federal Republic of Germany AG 0303...
- Seite 5 Deutsch English Mainboard D1451 Français Technisches Handbuch Technical Manual Ausgabe März 2003 March 2003 edition...
- Seite 7 Alle weiteren genannten Warenzeichen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber und werden als geschützt anerkannt. Copyright Fujitsu Siemens Computers GmbH 2003 Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung, des Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren.
-

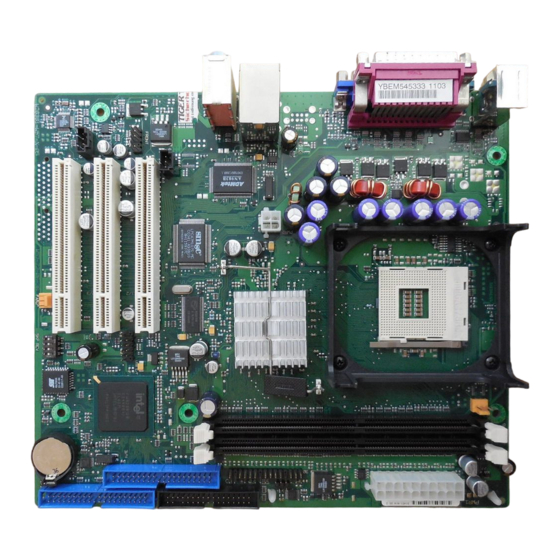

Seite 9: Übersicht/Overview Mainboard D1451
Übersicht/Overview Mainboard D1451 Stromversorgung / Power Supply Interne Anschlüsse und Steckplätze / internal Bedienfeld / Frontpanel connectors and slots PowerOn LED II Diskettenlaufwerk / Floppy disk drive Gehäuseüberwachung / Intrusion IDE-Laufwerke 3/4/ IDE-drives 3/4 IDE-Laufwerke 1/2/ IDE-drives 1/2 Batterie / Battery... -
Seite 11: Inhaltsverzeichnis
Inhalt Übersicht/Overview Mainboard D1451 ...................1 Mainboard D1451 ..........................1 Darstellungsmittel ........................1 Wichtige Hinweise ..........................2 Hinweise zu Baugruppen ......................2 Übersicht Leistungsmerkmale......................3 Technische Besonderheiten – Besondere Merkmale ..............4 Kurzanleitung Mainboard einbauen ....................5 Vor dem Einbau .........................5 Anschlüsse und Steckverbinder ....................7 Externe Anschlüsse...........................7 Interne Anschlüsse und Steckverbinder.....................8 Festplatten-Anschluss .......................8... -
Seite 13: Übersicht/Overview Mainboard D1451
Mainboard D1451 Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konfiguration Ihres Mainboards kann es vorkommen, dass Sie einige Hardware-Komponenten nicht vorfinden, obwohl diese in diesem Handbuch beschrieben sind. Weitere Informationen Informationen zum BIOS-Setup und zusätzliche Beschreibungen zu den Treibern finden Sie: •... -
Seite 14: Wichtige Hinweise
Wichtige Hinweise Wichtige Hinweise Bei eingebautem Mainboard müssen Sie das System öffnen, um Zugriff auf das Mainboard zu bekommen. Wie Sie das System zerlegen und wieder zusammenbauen, ist in der Betriebsanleitung des Systems beschrieben. Verbindungskabel zu Peripheriegeräten müssen über eine ausreichende Abschirmung verfügen. Beachten Sie die Sicherheitshinweise in der Betriebsanleitung des Systems. -
Seite 15: Übersicht Leistungsmerkmale
LAN / mit Alert-on-LAN HI-SPEED USB 2.0 SmartCard Leseranschluss (USB / seriell) Temperaturüberwachung Systemüberwachung Unterstützung für Fujitsu Siemens Computers Tastatur Einschalttaste Interne Anschlüsse DIMM-Steckplätze (DDR 333, 266, 200 SDRAM) AGP-Steckplatz (2/4x, 32 Bit, 66 MHz, 1,5 V) PCI-Steckplatz (32 Bit, 33 MHz, 5 V und 3,3 V) CNR-Steckplatz (Type A, AC‘97 only) -
Seite 16: Technische Besonderheiten - Besondere Merkmale
Recovery BIOS Wenn während eines BIOS-Updates ein Fehler auftritt (z. B. durch Stromausfall), ist das System-BIOS zerstört. Alle Fujitsu Siemens Computers Mainboards verfügen über ein Recovery-BIOS. Damit kann ein zerstörtes BIOS einfach wiederhergestellt werden. Eine genaue Anleitung finden Sie im Kapitel "BIOS-Recovery - System BIOS wiederherstellen". -
Seite 17: Kurzanleitung Mainboard Einbauen
Übersicht Leistungsmerkmale Kurzanleitung Mainboard einbauen Wenn Sie das Mainboard einzeln gekauft haben, können Sie das Mainboard nach der folgenden Kurzanleitung in Ihr System einbauen. Die hier beschriebenen Tätigkeiten setzen Grundwissen über PC voraus und können nicht von einem Laien ausgeübt werden. Falls Sie sich nicht sicher sind, ob Sie ausreichend Fachwissen besitzen, so überlassen Sie diese Arbeiten einem Fachmann. -
Seite 18: Treiberinstallation
Übersicht Leistungsmerkmale Ê Sollte im Gehäuse kein passendes Anschlussfeld vorhanden sein, müssen Sie das mitgelieferte Anschlussfeld (1) einbauen. Achten Sie auf die Ausrichtung der Blende, damit die Anschlüsse dem Mainboard hinterher passen. Ê Setzen Sie das Mainboard an der Kante an, an der sich das Anschlussfeld befindet (2), und setzen Sie die Baugruppe dann ins Gehäuse ein (3). -
Seite 19: Anschlüsse Und Steckverbinder
Externe Anschlüsse Anschlüsse und Steckverbinder Die Position der Anschlüsse und Steckverbinder finden Sie auf der Seite "Umschlag/Cover". Die markierten Komponenten und Steckverbinder müssen nicht auf dem Mainboard vorhanden sein. Externe Anschlüsse Die Position der externen Anschlüsse finden Sie auf der Seite "Umschlag/Cover". PS/2 Tastaturanschluss, violett PS/2-Mausanschluss, grün Serielle Schnittstelle, türkis... -
Seite 20: Interne Anschlüsse Und Steckverbinder
Interne Anschlüsse und Steckverbinder Grafik-Anschluss - Unterstützte Bildschirmauflösungen Abhängig vom verwendeten Betriebssystem gelten die nachfolgend angegebenen Bildschirmauflösungen für den Bildschirm-Controller auf dem Mainboard. Wenn Sie einen anderen Bildschirm-Controller verwenden, finden Sie die unterstützten Bildschirmauflösungen in der Dokumentation zum Bildschirm-Controller. Bildschirmauflösung Bildwiederholfrequenz [Hz] Bits pro Pixel Farben... -
Seite 21: Pinbelegung Interne Anschlüsse
Pinbelegung interne Anschlüsse Pinbelegung interne Anschlüsse Im folgenden finden Sie die Pinbelegung einiger interner Anschlüsse in Deutsch und/oder Englisch. Einige der beschriebenen Anschlüsse können optional sein! Stromversorgung ATX / Power supply ATX Signal Signal +3.3 V (P3V3P) +3.3 V (P3V3P) +3.3 V (P3V3P) -12 V (P12VN) +5 V (VCC) -
Seite 22: Power On Led
Pinbelegung interne Anschlüsse Power On/Off Message LED 1) Bedienfeld / Front panel Sleep LED Power On Sleep LED 1) 3) HD-LED Achten Sie bei den LEDs auf die Polung. Oft ist Reset bei den Anschluss-Leitungen der Pluspol durch ein farbiges Kabel gekennzeichnet. Speaker SCSI LED Input 1) Cable is not included in the delivery scope. - Seite 23 Pinbelegung interne Anschlüsse USB E/F - dual channel (internal or external via special wire) Signal Signal Chipcard reader on VCC C VCC D Data negative C Data negative D Data positive C Data positive D Not Connected Lüfter 2 / Fan 2 (system fan - supervised) Signal Controlled Fan voltage (0 V, +6 V ...
-
Seite 24: Prozessor-Stromversorgung / Processor Power Supply
Pinbelegung interne Anschlüsse Audio-Bedienfeld / Audio front panel Signal Signal Micro input Analog GND Micro bias Analog VCC Right line output Right line return Left line output Left line return Audio S/PDIF Signal SPDIF out Prozessor-Stromversorgung / Processor power supply Signal Signal +12 V... -
Seite 25: Einstellungen Mit Schaltern Und Steckbrücken
Pinbelegung interne Anschlüsse Einstellungen mit Schaltern und Steckbrücken Die Position der Schalter und Steckbrücken finden Sie auf der Seite "Umschlag/Cover". System- und BIOS-Setup Passwort umgehen - Schalter 1 Der Schalter 1 ermöglicht das Umgehen des System- und BIOS-Setup-Passworts. Das System- und BIOS-Setup-Passwort wird beim Einschalten des Gerätes übersprungen und kann geändert werden. -
Seite 26: Erweiterungen / Hochrüsten
Prozessor einbauen/ausbauen Erweiterungen / Hochrüsten Bei allen in diesem Kapitel beschriebenen Arbeiten verlassen Sie zuerst den Energiesparmodus, bevor Sie das Gerät ausschalten und ziehen Sie dann den Netzstecker aus der Schutzkontakt-Steckdose! Auch wenn Sie das Gerät heruntergefahren haben, stehen Teile des Gerätes (z. B. Speichermodule, AGP- und PCI-Erweiterungsbaugruppen) noch unter Spannung. - Seite 27 Prozessor einbauen/ausbauen Kühlkörpermontage Verwenden Sie unbedingt Wärmeleitmaterial zwischen Prozessor und Kühlkörper. Wenn auf dem Kühlkörper bereits ein Wärmeleitpad (gummiartige Folie) aufgebracht ist, verwenden Sie dieses. Ansonsten müssen Sie eine sehr dünne Schicht Wärmeleitpaste auftragen. Wärmeleitpads können Sie nur einmal benutzen. Wenn Sie den Kühlkörper abnehmen, müssen Sie ihn reinigen und neue Wärmeleitpaste auftragen, bevor Sie ihn erneut montieren.
-
Seite 28: Hauptspeicher Hochrüsten
Prozessor einbauen/ausbauen Hauptspeicher hochrüsten Technische Daten Technologie: DDR 200, DDR 266 oder DDR 333 unbuffered DIMM Module 184-Pin; 2,5 V; 64 Bit, kein ECC DDR 333 wird ab der Mainboard-Version D1451-A14 unterstützt. Gesamtgröße: 128 Mbytes bis 2 Gbyte DDR-SDRAM Modulgrößen: 128, 256, 512 oder 1024 Mbyte pro Modul Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden Sie im Internet unter: www.fujitsu-siemens.de/mainboards. -
Seite 29: Pci-Karten Hochrüsten
PCI-Karten hochrüsten Speichermodul ausbauen Ê Drücken Sie die Halterungen auf der linken und auf der rechten Seite nach außen (1). Ê Ziehen Sie das Speichermodul aus dem Einbauplatz (2). PCI-Karten hochrüsten Technische Daten: 32 Bit / 33 MHz PCI-Steckplätze 5 V und 3,3 V Versorgungsspannung 3,3 V Hilfsspannung PCI-Bus-Interrupts - Auswahl des richtigen PCI-Steckplatzes Um optimale Stabilität, Performance und Kompatibilität zu erreichen, vermeiden Sie die... -
Seite 30: Lithium-Batterie Tauschen
PCI-Karten hochrüsten Multifunktionale Erweiterungskarten oder Erweiterungskarten mit integrierter PCI-PCI Bridge: Diese Erweiterungskarten benötigen bis zu vier PCI-Interrupts: INT A, INT B, INT C, INT D. Wie viele und welche dieser Interrupts verwendet werden, entnehmen Sie der mitgelieferten Dokumentation der Karte. Die Zuordnung der PCI-Interrupts zu den PCI IRQ Lines finden Sie in der folgenden Tabelle: Onboard controller PCI INT... - Seite 31 PCI-Karten hochrüsten Die Halterung der Lithium-Batterie gibt es in verschiedenen Ausführungen, die sich in ihrer Funktionsweise nicht unterscheiden. Ê Drücken Sie die Rastnase in Pfeilrichtung, die Batterie springt etwas aus der Halterung heraus (1). Ê Entfernen Sie die Batterie (2). Ê...
-
Seite 32: Bios-Update
BIOS-Update BIOS-Update Wann sollte ein BIOS-Update durchgeführt werden? Fujitsu Siemens Computers stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außerdem können neue BIOS-Funktionen integriert werden. Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht, das sich durch neue Treiber oder neue Software nicht beheben lässt. -
Seite 33: Microcode-Update
Sicherheit für den Prozessor auf Fujitsu Siemens Computers Mainboards Wird der Prozessor mit einem alten oder falschen Microcode genutzt, kann ein fehlerfreier Betrieb nicht gewährleistet werden. Fujitsu Siemens Computers hat deshalb auf seinen Mainboards eine Funktion implementiert, die den Startvorgang unterbricht, falls kein passender Microcode für den installierten Prozessor vorhanden ist. -
Seite 34: Treiber
Treiber Ê Führen Sie die Update-Datei unter DOS aus (z. B. 1495101.EXE). Ê Es wird eine startfähige Update-Diskette erstellt. Lassen Sie die Diskette im Laufwerk. Ê Starten Sie den PC neu. Ê Folgen Sie den Bildschirmanweisungen. Um festzustellen, ob das neueste Microcode-Update geladen wurde, kann die sogenannte Patch-ID des Prozessors ausgelesen werden. -
Seite 35: Anhang
Beseitigung des Fehlerzustandes setzen sich die Sicherungen wieder in den Ursprungszustand zurück. Strombedarf des Mainboards Sie benötigen für dieses Mainboard ein Pentium4-Netzteil nach der ATX12V-Spezifikation. Wenn Sie keinen PC von Fujitsu Siemens Computers haben, stellen Sie sicher, dass das Netzteil die benötigten Stromstärken zur Verfügung stellt. Quelle Spannung... -
Seite 36: Apm Und Acpi Systemstatus, Stromsparmodi
APM und ACPI Systemstatus, Stromsparmodi APM und ACPI Systemstatus, Stromsparmodi System- ACPI Power Power Sleep Strom- Aufwach- status Status Status LED I LED II ver- zeit brauch Normaler Normal Betrieb Einfacher Standby Aus/ blinkt Fast wie fast sofort Energie- Normal sparmodus Maximaler Aus/... -
Seite 37: Mainboard-Revision Und Bios-Version
Mainboard-Revision und BIOS-Version Mainboard-Revision und BIOS-Version Die Kompatibilität z. B. mit neuen Prozessoren kann abhängig von der verwendeten BIOS-Version oder dem Revision-Stand des Mainboards sein. Sie finden die CPU- und BIOS-Kompatibilitätslisten im Internet unter www.fujitsu-siemens.de/mainboards. Mainboard: Revision-Stand Der Revision-Stand des Mainboards identifiziert genau, welches Mainboard Sie besitzen. Sie finden ihn auf einem Aufkleber an einer Kante des Mainboards: D1451-A10 GS1 05618476... -
Seite 38: Fehlermeldungen
Mainboard-Revision und BIOS-Version Fehlermeldungen In diesem Kapitel finden Sie die Fehlermeldungen, die von den Mainboards ausgegeben werden. Available CPUs do not support the same bus frequency – System halted! Memory type mixing detected Non Fujitsu Siemens Memory Module detected – Warranty void There are more than 32 RDRAM devices in the system Überprüfen Sie, ob sich die Systemkonfiguration geändert hat. - Seite 39 Mainboard-Revision und BIOS-Version DMA test failed EISA CMOS not writable Extended RAM Failed at offset: nnnn Extended RAM Failed at address line: nnnn Failing Bits: nnnn Fail-Safe Timer NMI failed Multiple-bit ECC error occurred Memory decreased in size Memory size found by POST differed from EISA CMOS Single-bit ECC error occurred Software NMI failed System memory exceeds the CPU’s caching limit...
- Seite 40 Mainboard-Revision und BIOS-Version Missing or invalid NVRAM token Schalten Sie das Gerät aus und wieder ein. Wenn die Meldung weiterhin erscheint, wenden Sie sich bitte an Ihre Verkaufsstelle oder unseren Service. Monitor type does not match CMOS - RUN SETUP Stellen Sie im BIOS-Setup, im Menü...
-
Seite 41: Fehlermeldungen Unter Dos
Fehlermeldungen unter DOS System battery is dead - Replace and run SETUP Tauschen Sie die Lithium-Batterie auf dem Mainboard aus und führen Sie die Einstellungen im BIOS-Setup erneut durch. System Cache Error - Cache disabled Schalten Sie das Gerät aus und wieder ein. Wenn die Meldung weiterhin erscheint, wenden Sie sich an Ihre Verkaufsstelle oder an unseren Service. -
Seite 42: Smartcard-Leser - Fehlermeldungen
SmartCard-Leser - Fehlermeldungen SmartCard-Leser - Fehlermeldungen In diesem Kapitel finden Sie die Fehlermeldungen, die von dem SmartCard-Leser (Chipkartenleser) ausgegeben werden. Boot access denied Die Sicrypt-SmartCard hat keine Zugriffsrechte auf das System. Check your chipcard Die Sicrypt-SmartCard ist entweder falsch gesteckt oder keine PC-Lock-Sicrypt-Card. Chipcard reader FAIL Es ist ein Fehler auf der seriellen Schnittstelle zum SmartCard-Leser (Chipkartenleser) aufgetreten. -
Seite 43: Glossar
Glossar Glossar Die unten aufgeführten Fachbegriffe bzw. Abkürzungen stellen keine vollständige Aufzählung aller gebräuchlichen Fachbegriffe bzw. Abkürzungen dar. Nicht alle hier aufgeführten Fachbegriffe bzw. Abkürzungen gelten für das beschriebene Mainboard. ACPI Advanced Configuration and Industrial Standard Architecture Power Management Interface AC'97 Audio Codec '97 Local Area Network...
