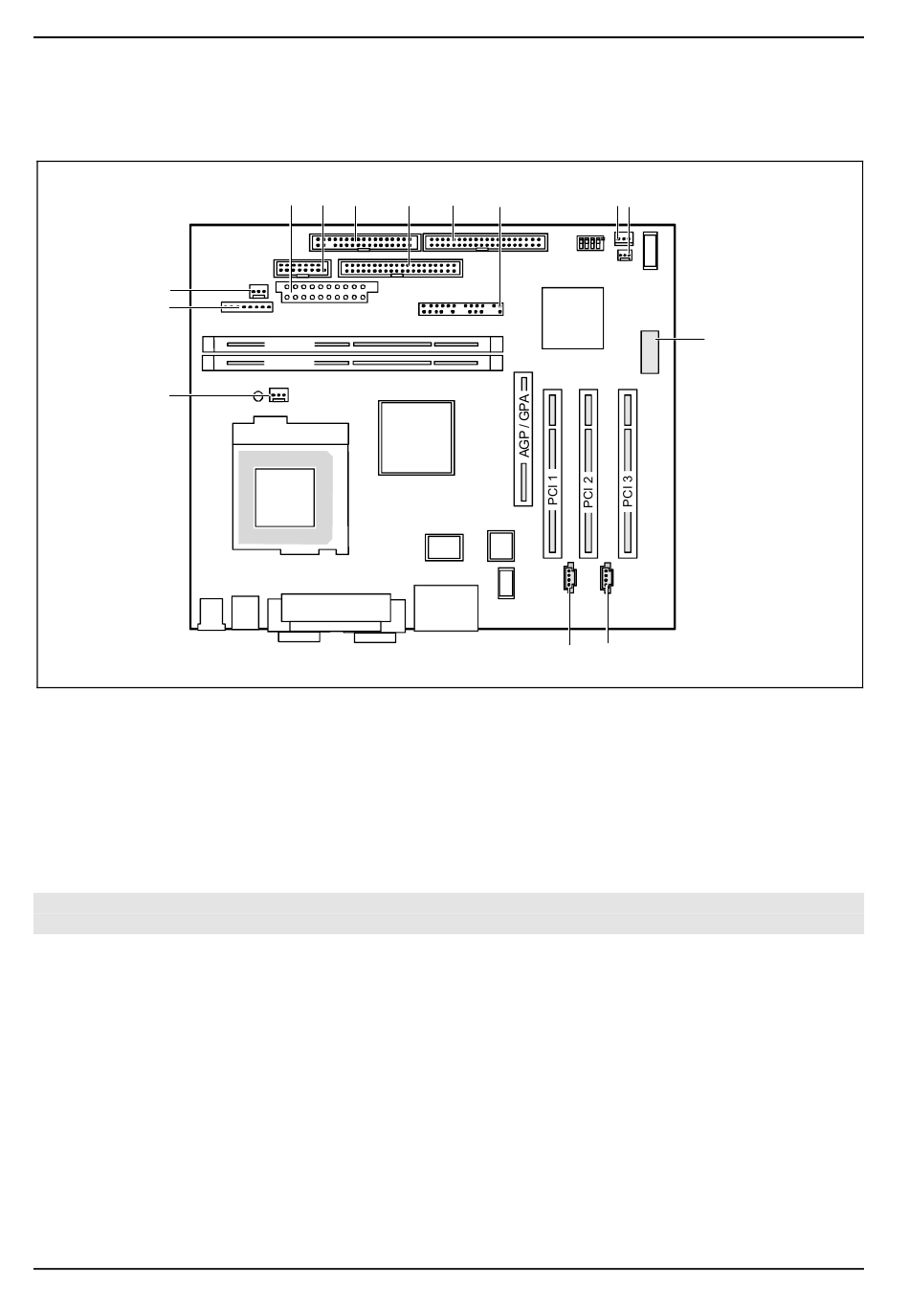

Interne Anschlüsse und Steckverbinder
14
13
12
1 = Stromversorgung
2 = Serielle Chipkartenleser-Schnittstelle oder
Serielle Schnittstelle 2
3 = Diskettenlaufwerk
4 = IDE-Laufwerke 3 und 4 (sekundär)
5 = IDE-Laufwerke 1 und 2 (primär)
6 = Anschluss für Bedienfeld und Lautsprecher
7 = Lüfter 2 (z. B. für den Prozessor)
Die markierten Komponenten und Steckverbinder müssen nicht auf der Systembaugruppe
vorhanden sein.
6 - Deutsch
1
2
3
4
DIMM 2
DIMM 1
5
6
7 8
11
10
8 = Wake On LAN
9 = USB-Anschluss C / D 1
10 = CD-Audio Input
11 = AUX Audio Input
12 = Lüfter 1 (z. B. für den Prozessor)
13 = Stromversorgungsüberwachung
14 = Gehäuseüberwachung
9
