Funktionsbeschreibung
6
Betriebsmodi, Präsenztaster und Taster-Objekt
Bemerkungen:
Bei Verlassen des Komfortbetriebs (Obj. 0 ⇒ 0) kann der Tasterzustand, welcher vor Wechsel in den Komfortbetrieb gültig war, je nach Para-
metrierung beibehalten oder gelöscht werden. (Parameter: "Verhalten des Tasterzustandes wenn Obj. Komfortbetrieb auf 0 gesetzt wird").
Mit Aktivierung des Nachtbetriebs (Obj. 1 ⇒ 1) wird der Tasterzustand zurückgesetzt (Obj. 4 ⇒ 0).
Bei Verlassen des Nachtbetriebs (Obj. 1 ⇒ 0) kann der Tasterzustand, welcher vor Wechsel in den Nachtbetrieb gültig war, je nach Parame-
trierung wiederhergestellt oder gelöscht werden. (Parameter: "Verhalten des Tasterzustandes wenn Obj. Nachtbetrieb auf 0 gesetzt wird".)
Eine Betätigung des Präsenztasters wechselt den Tasterzustand, wenn der entsprechende Pfad aktiv ist.
Eine Betätigung des Tasters während des Komfortbetriebs (wenn dieser über das Objekt 0 eingestellt wurde), Frost-/Hitzeschutz-Betriebs oder
während einer Reglersperre hat keine Wirkung. Über das Taster-objekt (Objekt 4) kann in diesen Fällen der Tasterzustand beeinflusst werden
(die Umschaltung wird intern gespeichert)!
Eine Komfortverlängerung wird nach Ablauf der parametrierten Verlängerungszeit wieder zurückgesetzt. Dabei wird auch der Tasterzustand
gelöscht ( Obj. 4 ⇒ 0) und ggf. auf den Bus ausgesendet.
Temperatur-Sollwerte

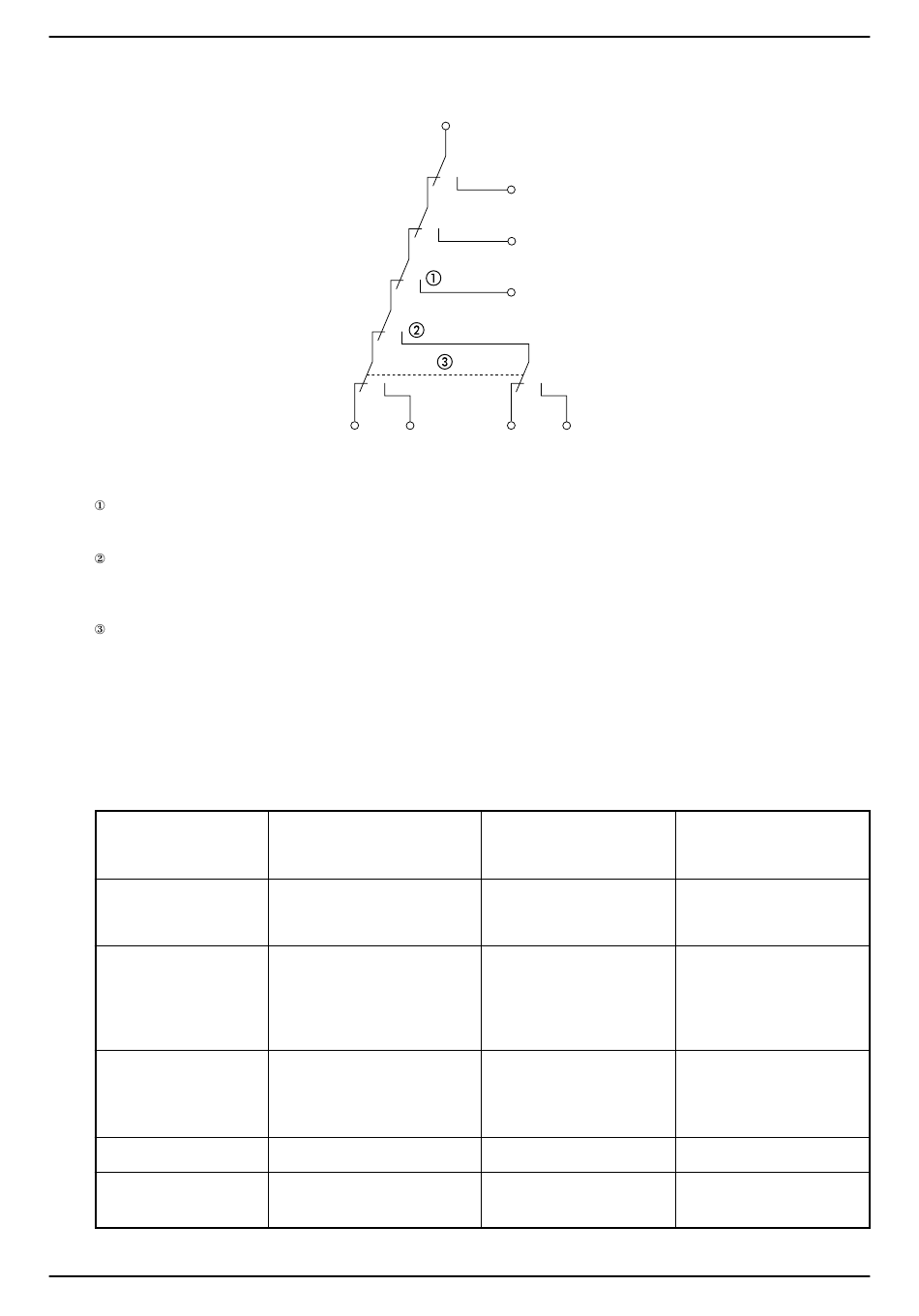

Jedem der 5 Betriebsmodi wird je ein Sollwert im Heiz- oder Kühlbetrieb gemäß der folgenden Tabelle und Grafik zugewiesen:
Betriebsart
Komfortbetrieb
(und Komfortverlängerung)
Standbybetrieb
Nachtbetrieb
Frost-/Hitzeschutz
Reglersperre
*: Im Nachtbetrieb wirkt eine Sollwertverstellung durch den drehknopf nicht!
Betriebsmodus
Regler-
Objekt 3
sperren
Frost-/
Objekt 2
Hitzeschutz
0
Komfort-
Objekt 0
betrieb
0
1
Nacht/
Objekt 1
Standby
0
1
Taster-
Taster/
zustand
Objekt 4
1
0
Standby-
Komfort-
betrieb
betrieb
Sollwert Heizen
Komforttemperatur
± Sollwertverschiebung
Komforttemperatur
± Sollwertverschiebung
– Absenkung
Standby-Heizen
Komforttemperatur *
– Absenkung
Nacht-Heizen
Sollwert Frostschutz
kein Sollwert,
Stellgröße = 0
Regler-
0
1
sperre
Frost-/
Hitzeschutz-
1
Betrieb
Komfort-
Betrieb
1
0
Nacht-
Komfort-
betrieb
verlängerung
Sollwert Kühlen
Komforttemperatur
± Sollwertverschiebung
Komforttemperatur
± Sollwertverschiebung
+ Anhebung
Standby-Kühlen
Komforttemperatur *
+ Anhebung
Nacht-Kühlen
Sollwert Hitzeschutz
kein Sollwert,
Stellgröße = 0
Stetigregler UP Art.-Nr. ..2177..
Sollwert Kühlen
(bei Heizen und Kühlen)
Komforttemperatur
± Sollwertverschiebung
+ Totzone
Komforttemperatur
± Sollwertverschiebung
+ Anhebung
Standby-Kühlen
+ Totzone
Komforttemperatur *
+ Anhebung
Nacht-Kühlen
+ Totzone
Sollwert Hitzeschutz
kein Sollwert,
Stellgröße = 0
