Licht-Management
Treppenhaus-Automat, Impulsgeber
Treppenhaus-Automat

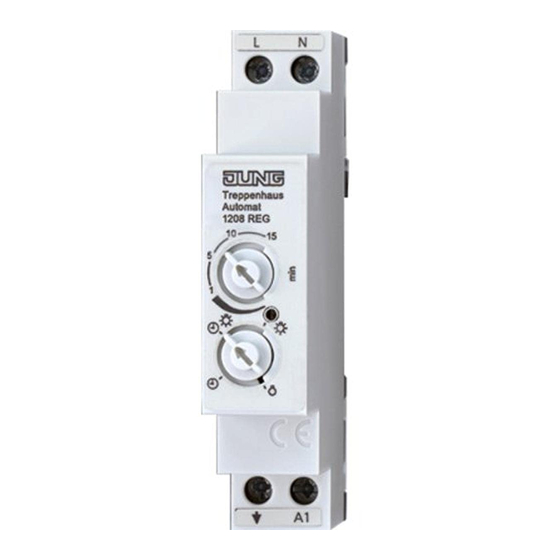

Art.-Nr.: 1208 REG
Impulsgeber
Art.-Nr.: 1208 UI
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. REG-Automat ist nicht zum Freischalten geeignet.
REG-Automaten nicht parallelschalten. Geräte können beschädigt werden.
Gefahr durch elektrischen Schlag. Den Einsatz nicht ohne Aufsatz betreiben.
Impuls-Einsatz ausschließlich zur Ansteuerung des REG-Automaten verwenden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

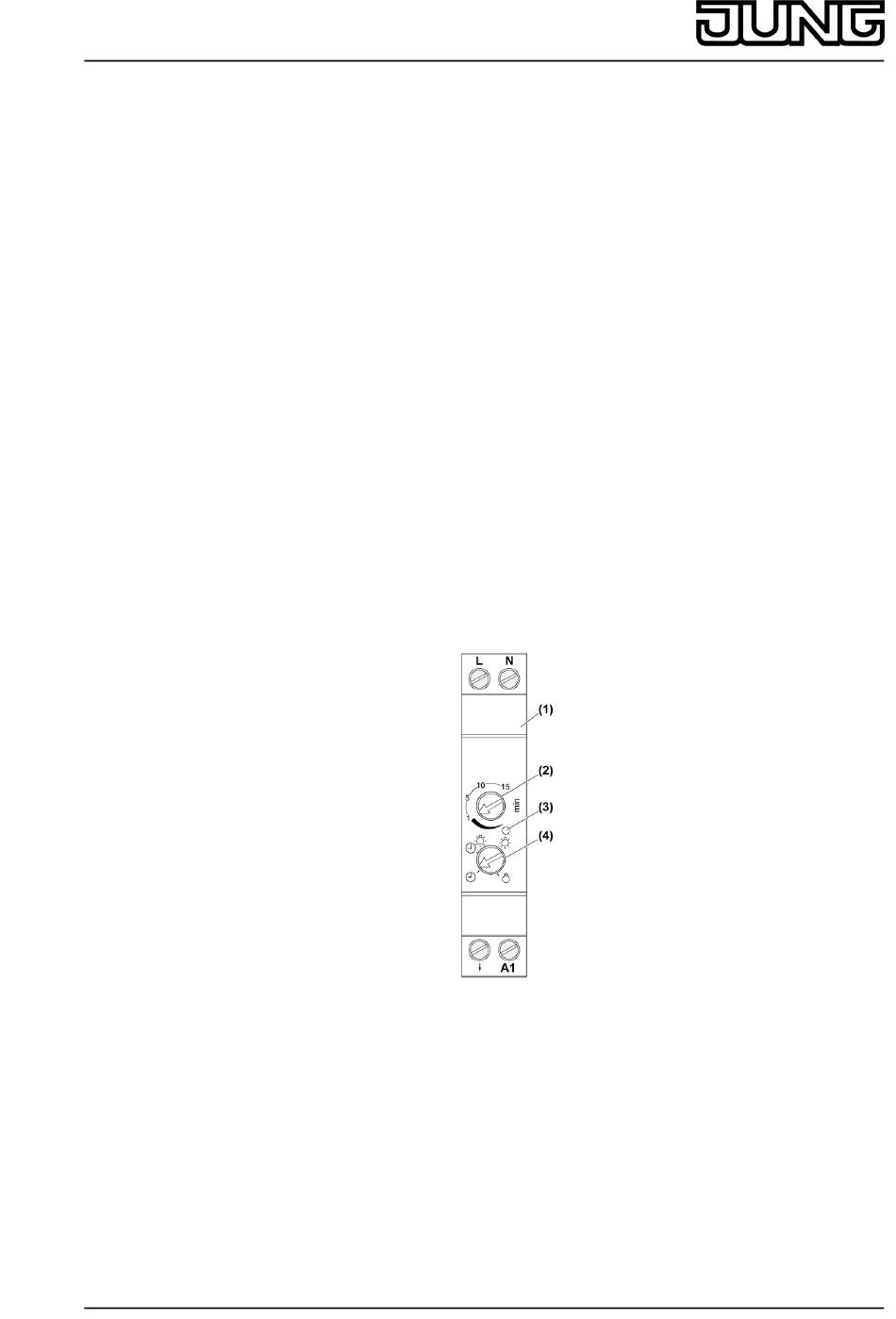

REG-Automat (Bild 1)
(1) REG-Automat
(2) Einsteller für Ausschaltverzögerung
(3) LED an/aus: Licht ein-/ausgeschaltet
(4) Einsteller für Betriebsart
32549223
J:0082549223
Bild 1
1/7
27.04.2012
Werbung
Verwandte Anleitungen für Jung 1208 UI
Inhaltszusammenfassung für Jung 1208 UI
- Seite 1 Licht-Management Treppenhaus-Automat, Impulsgeber Treppenhaus-Automat Art.-Nr.: 1208 REG Impulsgeber Art.-Nr.: 1208 UI Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen. Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder...
- Seite 2 Licht-Management Treppenhaus-Automat, Impulsgeber Impuls-Einsatz (Bild 2) Bild 2 (5) UP-Einsatz (6) Rahmen (7) Bewegungsmelder-Aufsatz (8) Schraubklemmen i Optional kann auch ein Präsenzmelder-Aufsatz, oder Tast-Aufsatz verwendet werden. 3 Funktion Bestimmungsgemäßer Gebrauch REG-Automat Manuelles oder automatisches Schalten von Licht in Treppenhäusern Einbau in Unterverteiler auf Hutschiene nach DIN EN 60715 Einschalten mittels Impuls-Einsatz oder Installationstastern Produkteigenschaften REG-Automat Einstellbare Ausschaltverzögerung...
- Seite 3 Licht-Management Treppenhaus-Automat, Impulsgeber Ablauf der Ausschaltverzögerung schaltet der REG-Automat das Licht aus. Nach dem Ausschalten erfassen Impuls-Einsätze mit Bewegungsmelder-Aufsätzen für ca. 3 Sekunden keine Bewegungen. 4 Bedienung Licht manuell einschalten Am REG-Automat ist eine Automatikfunktion aktiv, Einsteller (4) steht auf Position „ oder €. Tast-Aufsatz am Impuls-Einsatz oder Installationstaster betätigen.
- Seite 4 Licht-Management Treppenhaus-Automat, Impulsgeber Bild 3: Anschlussplan 3-Leiterschaltung Bild 4: Anschlussplan 4-Leiterschaltung (1) REG-Automat (9) Impuls-Einsatz mit Bewegungsmelder-Aufsatz oder Tast-Aufsatz (10) Installationstaster, Schließerkontakt VORSICHT! Überspannung bei Anschluss an zwei Außenleiter. Zerstörung des REG-Automaten. Nur einphasig anschließen. Nicht mehrere REG-Automaten nebeneinander betreiben. Wärmequellen, z.
- Seite 5 Licht-Management Treppenhaus-Automat, Impulsgeber i Am Steuereingang A1 des REG-Automaten darf die Strombelastung in Summe 40 mA nicht überschreiten. Um die Strombelastung zu ermitteln, die Stromaufnahme aller angeschlossenen Impuls-Einsätze und Beleuchtungselemente der Installationstaster addieren. Beispiel: 6 x Impuls-Einsatz: 6 x 2,5 mA = 15 mA Verfügbarer Strom für Beleuchtungselemente: 40 mA - 15 mA = 25 mA Anzahl Beleuchtungselemente bei 0,9 mA pro Element: 25 mA / 0,9 mA = 27,7 Damit können 27 beleuchtete Installationstaster angeschlossen werden.
- Seite 6 Aderendhülse 0,75 ... 4 mm² Einbaubreite 18 mm / 1 TE Gesamtlänge Lastleitung max. 100 m Gesamtlänge Steuerleitung max. 100 m Impulsgeber, Art.-Nr.: 1208 UI Nennspannung AC 230 V ~ Netzfrequenz 50 Hz Leistungsaufnahme ca. 0,5 W Stromaufnahme ca.
- Seite 7 Licht-Management Treppenhaus-Automat, Impulsgeber ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle Telefon: +49.23 55.8 06-0 Telefax: +49.23 55.8 06-2 04 kundencenter@jung.de www.jung.de Service Center Kupferstr. 17-19 44532 Lünen Germany 32549223 27.04.2012 J:0082549223...
