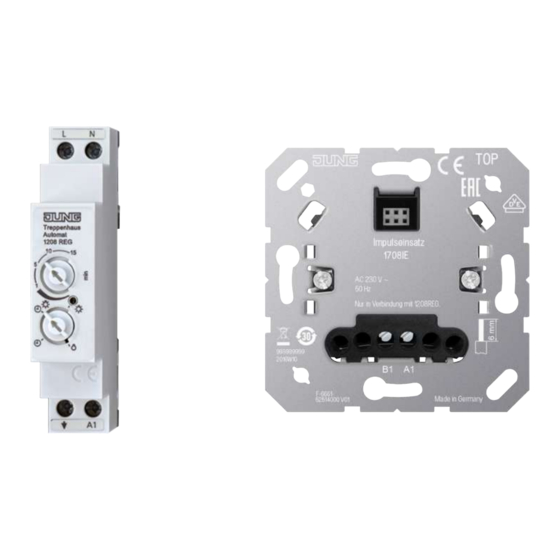

- Seite 1 Bedienungsanleitung Treppenhaus-Automat Art.-Nr. 1208REG Impulseinsatz Art.-Nr. 1708IE ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de 15.08.2022 82599523 J0082599523 www.jung.de...
-
Seite 2: Inhaltsverzeichnis
Treppenhaus-Automat, Impulseinsatz Inhaltsverzeichnis Sicherheitshinweise ...................... 3 Bestimmungsgemäßer Gebrauch .................. 3 Bedienung ......................... 4 Informationen für Elektrofachkräfte ................... 5 Montage und elektrischer Anschluss .............. 5 Technische Daten ...................... 7 Hilfe im Problemfall ...................... 8 Zubehör .......................... 9 Gewährleistung ......................... 9 82599523 2 / 9 15.08.2022 J0082599523... -
Seite 3: Sicherheitshinweise
Treppenhaus-Automat, Impulseinsatz Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig le- sen und beachten. Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Da- bei alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Ge- rät oder Last liefern. -
Seite 4: Bedienung
Treppenhaus-Automat, Impulseinsatz Bedienung Licht manuell einschalten ￭ LB-Management Taster 1fach am Impulseinsatz oder Taster betätigen. Licht ist helligkeitsunabhängig für die Nachlaufzeit eingeschaltet. LED (2) am REG- Automat leuchtet. Bei erneuter Betätigung wird die Nachlaufzeit neu gestartet. In Verbindung mit Bewegungsmelder und Tastern kann eine lange Bedienung am Taster zum Neustart der Bewegungsmelder führen. -
Seite 5: Informationen Für Elektrofachkräfte
Treppenhaus-Automat, Impulseinsatz ￭ Nachlaufzeit einstellen. Einsteller (1) (siehe Bild 1) drehen. ￭ Betriebsart einstellen. Einsteller (3) (siehe Bild 1) drehen. Bei Automatikfunktion mit Abschaltvorwarnung kann es beim Einsatz von Leuchtstofflampen oder Energiesparlampen, zu einer Reduzierung der Le- bensdauer des Relaiskontaktes kommen. Die eingestellte Nachlaufzeit verlän- gert sich um ca. - Seite 6 Treppenhaus-Automat, Impulseinsatz Bild 3: Anschlussplan 4-Leiterschaltung REG-Automat Impulseinsatz mit LB-Management Bewegungsmelder-Aufsatz oder LB-Ma- nagement Taster 1fach Taster, Schließerkontakt VORSICHT! Überspannung bei Anschluss an zwei Außenleiter. Zerstörung des REG-Automaten. Nur einphasig anschließen. Nicht mehrere REG-Automaten nebeneinander betreiben. Wärmequellen, z. B. REG Dimmer, in unmittelbarer Nähe des REG-Automaten ver- meiden.
-
Seite 7: Technische Daten
￭ Helligkeitsschwelle und Empfindlichkeit am Bewegungsmelder-Aufsatz einstel- len, siehe Anleitung des entsprechenden Aufsatzes. In Kombination mit einem Impulseinsatz können am Bewegungsmelder nicht alle Funktionen genutzt werden. Technische Daten Treppenhaus-Automat, Art.-Nr. 1208REG Nennspannung AC 230 V~ 82599523 7 / 9 15.08.2022... -
Seite 8: Hilfe Im Problemfall
Treppenhaus-Automat, Impulseinsatz Netzfrequenz 50 Hz Leistungsaufnahme ca. 1 W Umgebungstemperatur +5 ... +45 °C Nachlaufzeit ca. 10 s ... 15 min Toleranz ± 20 % Steuereingang A1 Strombelastbarkeit 40 mA Schaltspannung AC 250 V~ Schaltstrom ohmsch Einschaltstrom 20 ms max. 165 A Mindesschaltstrom AC 100 mA Anschlussleistung... -
Seite 9: Zubehör
LB-Management Bewegungsmelder 1,1 Art.-Nr. ..17182.. LB-Management Bewegungsmelder 2,2 Art.-Nr. ..17280.. Gewährleistung Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de...
