Sensor
CD 500 / CD plus
AS 500 / A 500 / A plus
1
2
Stetigregler UP
ETS-Produktfamilie:
Produkttyp:
AS 500/A 500/A plus
weiß
alpinweiß
aluminium
CD 500/CD plus
weiß
alpinweiß
blau
braun
grau
lichtgrau
rot
schwarz
Metallausführungen
gold-bronze
platin
LS 990/LS plus
weiß
alpinweiß
lichtgrau
Metallausführungen
Aluminium
Edelstahl
anthrazit (lackiertes Aluminium)
KNX / EIB
Phys. Sensoren
Temperatur
LS 990 / LS plus
Aluminium / Edelstahl
3
2
Art.-Nr.
A 2177
A 2177 WW
A 2177 AL
2177
CD 2177 WW
CD 2177 BL
CD 2177 BR
CD 2177 GR
CD 2177 LG
CD 2177 RT
CD 2177 SW
CD 2177 GB
CD 2177 PT
LS 2177
LS 2177 WW
LS 2177 LG
AL 2177
ES 2177
AL 2177 AN

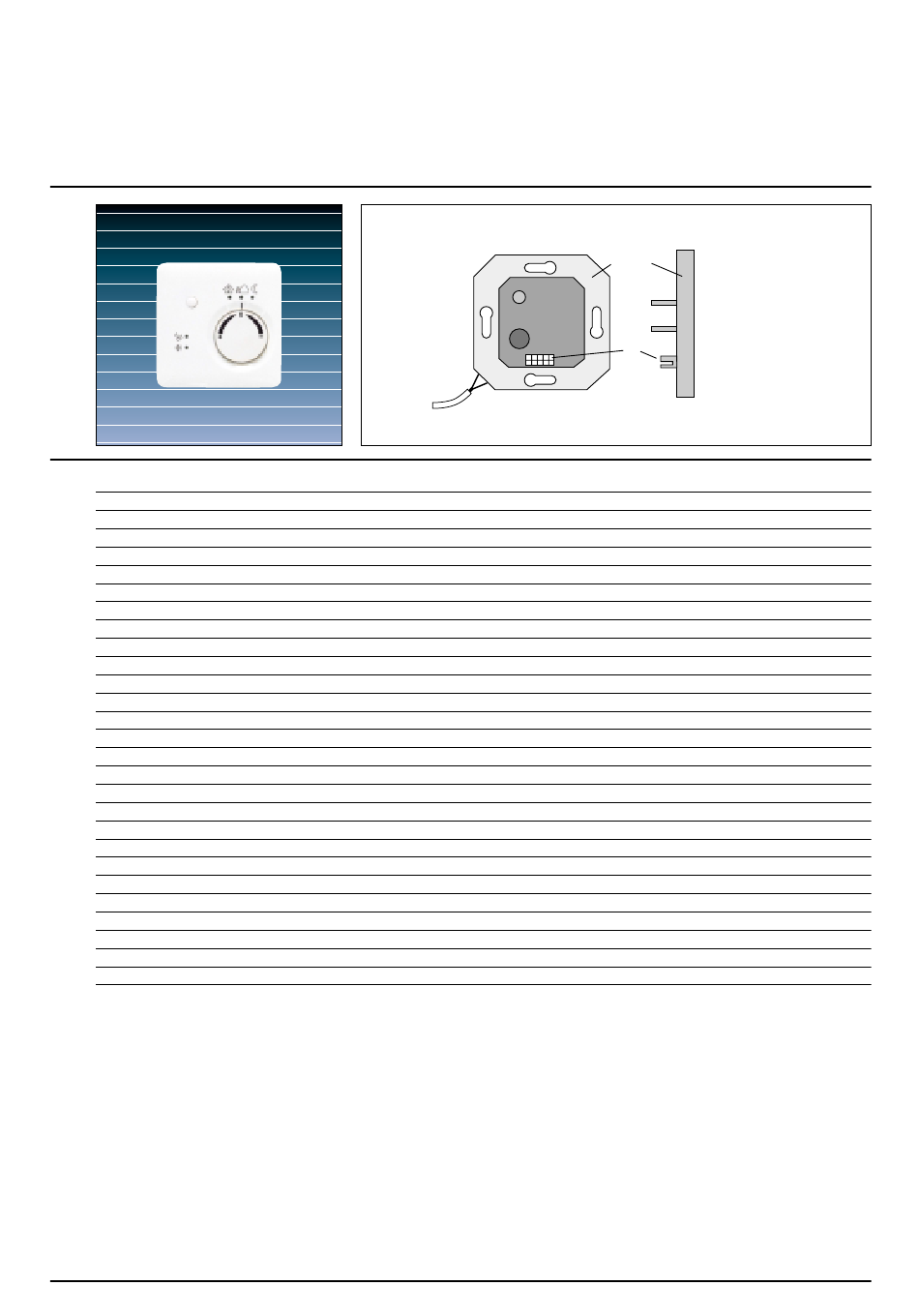

1: Anwendermodul
1
2: Anwendungsschnittstelle
(AST)
3. Busankoppler UP
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Jung UP
Inhaltszusammenfassung für Jung UP
- Seite 1 CD 500 / CD plus LS 990 / LS plus AS 500 / A 500 / A plus Aluminium / Edelstahl 1: Anwendermodul 2: Anwendungsschnittstelle (AST) 3. Busankoppler UP KNX / EIB Art.-Nr. Stetigregler UP ETS-Produktfamilie: Phys. Sensoren Produkttyp: Temperatur AS 500/A 500/A plus weiß...
- Seite 2 LED-Verhalten zyklisch alle 5 Sekunden auf, ist eine falsche Applikation in die BCU geladen! Abmessungen: designabhängig Technische Daten: Versorgung KNX/EIB Spannung: 21 – 32 V DC (über UP-BA) Leistungsaufnahme: < 150 mW (an der AST) Anschluss: 2 x 5-polige Stiftleiste Schutzart: IP 20 (wird durch Gehäuseoberteil bestimmt)
- Seite 3 Stetigregler UP Art.-Nr. ..2177.. ETS-Suchpfad: ETS-Symbol Produktfamilie: Phys. Sensoren Produkttyp: Temperatur °C Applikationen: Kurzbeschreibung: Name: Version: Stetigregler Regler 705A01 Applikationen 1. Regler 705A01 Anzahl der Adressen (max.): Anzahl der Zuordnungen (max.): Kommunikationsobjekte: Objekt Funktion Name Flag Komfortbetrieb Eingang 1 Bit K, S, Ü, (L)
- Seite 4 Stetigregler UP Art.-Nr. ..2177.. Objektbeschreibung: Komfortbetrieb: 1 Bit Objekt für die Umschaltung in den Betriebsmodus "Komfort" zur Anhebung des Soll- wertes auf einen komfortablen Wert bei Anwesenheit, z.B. durch einen Präsenzmelder. Nacht-/Standby-Betrieb: 1 Bit Objekt für die Umschaltung zwischen Standby-Betrieb und Nachtbetrieb, z.B. zum energiesparenden Absenken des Temperatur-Sollwertes zu den Nachtstunden.
- Seite 5 Stetigregler UP Art.-Nr. ..2177.. Objektbeschreibung: Stellgröße Kühlen/ 1 Bit oder 1 Byte Objekt (abhängig von der eingestellten Regelungsart) zur Ausgabe der Stell- Zusatzheizung/ größe für Kühlen oder alternativ für Zusatzheizung oder Zusatzkühlung. Zusatzkühlung: Der Objektwert wird auf den Bus ausgesendet, wenn sich die Stellgröße mindestens um das parametrierte Auflöseintervall geändert hat.
-
Seite 6: Inhaltsverzeichnis
Stetigregler UP Art.-Nr. ..2177.. Funktionsumfang Allgemein • 5 Betriebsmodi: Komfort, Standby, Nacht, Frost-/Hitzeschutz und Reglersperre (z.B. Taupunktbetrieb) Heiz-/Kühlsystem • Heiz-/Kühlfunktionen: Heizen, Kühlen, Heizen und Kühlen, Grund- und Zusatzkühlen, Grund- und Zusatzheizen • PI-Regelung oder 2Punkt-Regelung als Regelalgorithmen einstellbar • Stetige (1 Byte) oder schaltende (1 Bit) Stellgrößenausgabe •... -
Seite 7: Taster Objekt
Stetigregler UP Art.-Nr. ..2177.. Funktionsbeschreibung Betriebsmodi Der Regler kennt 5 Betriebsmodi, denen jeweils ein eigener Temperatur-Sollwert für Heizen und Kühlen zugeordnet ist. Der eingestellte Modus wird durch LED am Gerät signalisiert und bestimmt durch die Zustände der EIB-Kommunikationsobjekte: "Komfortbetrieb", "Nacht-/Standby-Betrieb", "Frost-/Hitzeschutz", "Regler sperren"... -
Seite 8: Komfortbetrieb Objekt
Stetigregler UP Art.-Nr. ..2177.. Funktionsbeschreibung Betriebsmodi, Präsenztaster und Taster-Objekt Betriebsmodus Regler- Objekt 3 Regler- sperren sperre Frost-/ Frost-/ Objekt 2 Hitzeschutz Hitzeschutz- Betrieb Komfort- Objekt 0 Komfort- betrieb Betrieb Nacht/ Objekt 1 Standby Taster- Taster/ zustand Objekt 4 Standby- Komfort-... -
Seite 9: Funktionsbeschreibung
Stetigregler UP Art.-Nr. ..2177.. Funktionsbeschreibung Frost-/ Komfort- Standby- Nacht- Hitzeschutz- betrieb betrieb betrieb betrieb Temperatur Istwert > Sollwert Kühlen Sollwert Regler kühlt Hitzeschutz Sollwerte Kühlen Anhebung Nacht Anhebung Kühlen Standby Kühlen Totzone zwischen Weder Kühlen noch Heizen Heizen und Kühlen Stellgröße = 0... -
Seite 10: Objekt
Stetigregler UP Art.-Nr. ..2177.. Funktionsbeschreibung Regelfunktion Die Regelfunktion und die zugehörigen Regelparameter werden im Karteifenster "Allgemein" definiert. Je nach parametrierter Betriebsart sind unterschiedliche Regelalgorithmen und Objekte für die Stellgrößen-ausgabe verfügbar. Betriebsart Objekt-Nr. Regelalgorithmus 2Punkt • • • Heizen • •... - Seite 11 Stetigregler UP Art.-Nr. ..2177.. Funktionsbeschreibung Regelalgorithmen P-Regelalgorithmus: Stellgröße Stellgröße y = K x PI-Regelalgorithmus: Stellgröße y = K x [1 + (t / T y = K x [1 + (t / T 2 K x Sprungantwort für PI-Algorithmus Regeldifferenz x –...
-
Seite 12: Objekt
Stetigregler UP Art.-Nr. ..2177.. Funktionsbeschreibung Einstellregeln für PI-Regelung Falls durch Auswahl eines entsprechenden Heiz- oder Kühlsystemes (Parameter "Art der Heizung" oder "Art der Kühlung"), kein zufriedenstellen- des Regelergebnis erzielt wird, kann die Anpassung "über Regelparameter" optimiert werden. Dabei ist folgendes Regelverhalten zu beachten:... - Seite 13 Stetigregler UP Art.-Nr. ..2177.. Funktionsbeschreibung Stetig 2-Punkt: Die Stellgröße wird über ein 1 Byte-Objekt mit den absoluten Werten 0% ($00) oder 100% ($FF) ausgegeben. Werte dazwischen sind bei einer 2-Punkt-Regelung nicht möglich. Diese Ausgabeart ist nur in seltenen Fällen sinnvoll, z.B.
-
Seite 14: Allgemein
Stetigregler UP Art.-Nr. ..2177.. Parameter: Beschreibung: Werte: Kommentar: Allgemein Betriebsart (VZ) Heizen Einstellung der Betriebsart Kühlen Heizen und Kühlen Grund- und Zusatzheizen (2stufig) Grund- und Zusatzkühlen (2stufig) Art der Heizregelung (VZ) stetige PI-Regelung (0 % ... 100 %) Auswahl eines Regelalgorithmus (PI oder 2Punkt) schaltende PI-Regelung (PWM) mit Datenformat (1 Byte oder 1 Bit) für das... - Seite 15 Stetigregler UP Art.-Nr. ..2177.. Parameter: Beschreibung: Werte: Kommentar: Art der Grundstufe (VZ) stetige PI-Regelung (0 % ... 100 %) Auswahl eines Regelalgorithmus (PI oder 2Punkt) schaltende PI-Regelung (PWM) mit Datenformat (1 Byte oder 1 Bit) für die stetige 2Punkt-Regelung Grundstufe.
- Seite 16 Stetigregler UP Art.-Nr. ..2177.. Parameter: Beschreibung: Werte: Kommentar: Art der Zusatzkühlung (VZ) Kühldecke (4 K) Anpassung des PI-Algorithmus an unterschiedliche Gebläsekonvektor (2,5 K) Zusatzkühlsysteme mit Erfahrungswerten für SplitUnit (4 K / 90 min) den Regelparameter Proportionalbereich. über Regelparameter Separate Eingabe der Regelparameter.
- Seite 17 Stetigregler UP Art.-Nr. ..2177.. Parameter: Beschreibung: Werte: Kommentar: Funktionalität Wahl zwischen den Funktionen (VZ) Funktionsauswahl für Objekt 4 bei Grund- und Zusatzheizen und Grund- und Zusatzkühlen: externer Taster-Zugriff Objekt 4 = "Taster": Bidirektionales Objekt, das den Zustand des Tasters auf den Bus sendet und über den Bus änderbar macht.
- Seite 18 Stetigregler UP Art.-Nr. ..2177.. Parameter: Beschreibung: Werte: Kommentar: Stellgröße-Ausgabe Stellgrößen Heizen und getrennt Bestimmt, über welche Ausgangsobjekte die Kühlen senden (VZ) gemeinsam auf Objekt "Heizen" Stellgrößen ausgegeben werden. Bei "gemeinsam auf Objekt 'Heizen'" wird die Ausgabeart (stetig oder schaltend/PI oder 2Punkt) für beide Stellgrößen durch den Parameter...
- Seite 19 Stetigregler UP Art.-Nr. ..2177.. Parameter: Beschreibung: Werte: Kommentar: Stellgrößenbegrenzung Minimale Stellgröße Heizen 0 ... 100 %, 0 % Legt die minimal auszugebende Stellgröße für (0 ... 100) * 1 % (VZ) Heizbetrieb fest. Der hier eingestellte Wert wird nicht unterschritten, solange durch den Regelalgo- rithmus noch Heizenergie angefordert wird.
- Seite 20 • Der vorliegende Regler kann auch mit der alten Applikation "Regler 703D01" programmiert werden. Somit ist ein 1:1 Austausch älterer Geräte (Stetigregler UP 2176) in bestehenden KNX/EIB-Projekten möglich. Es ist jedoch zu beachten, dass es bei Verwendung der alten Applikation zu Problemen bei der Umschaltung der Betriebsmodi kommen kann (sporadische Umschaltung Komfort →...
