Sensor cd 500 / cd plus ls 990 / ls plus as 500 / a 500 / a plus aluminium / edelstahl
Inhaltsverzeichnis

Werbung

Funktionsbeschreibung:
3
Der KNX/EIB-Stetigregler wird zur Einzelraum-Temperaturregelung verwendet. Der interne Temperaturfühler erfasst die Raumtemperatur und
sendet in Abhängigkeit des Betriebsmodus und des eingestellten Temperatur-Sollwertes eine Stellgröße zur Heizungs- oder zur Kühlungs-
steuerung auf den instabus.
Der Regler kennt 5 Betriebsmodi (Komfort-, Standby-, Nacht-, Frost-/Hitzeschutz- und Reglersperre) mit je einem separaten Temperatur-Sollwert
im Heiz- oder Kühlmodus.
Für die Heiz- und Kühlfunktion kann je ein stetiger oder schaltender PI- oder 2 Punkt-Algorithmus ausgewählt werden. Die Regelung kann auf das
vorhandene Heiz- oder Kühlsystem angepasst werden.

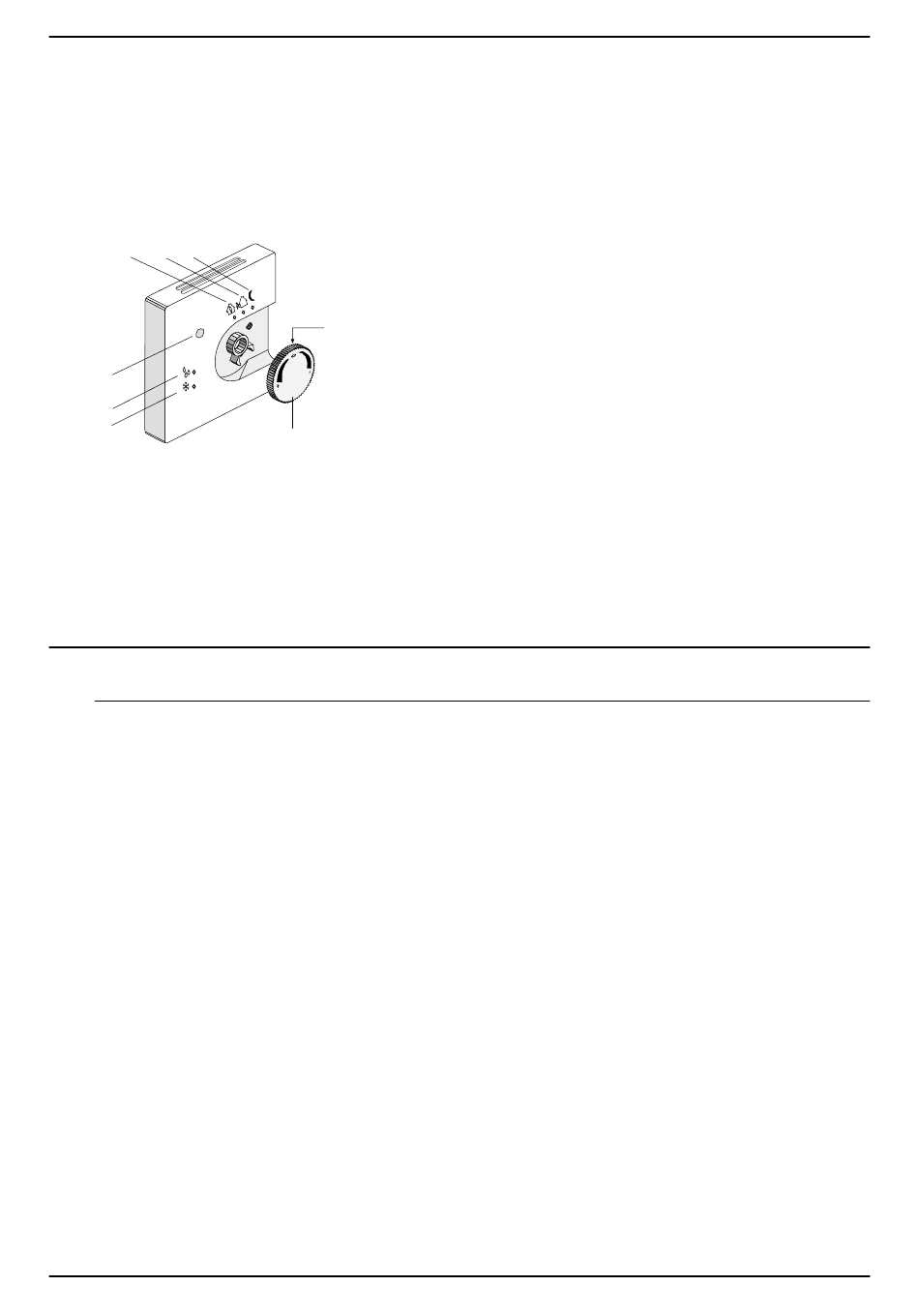

Darstellung:
F
G
H
C
D
E
Hinweis:
Eine blinkende aktive LED signalisiert einen Frostalarm (Temperatur unterhalb +5 °C). Hierbei wird über das Objekt 9 "Status (Regler
allgemein)" eine entsprechende Meldung gesendet, falls freigegeben.
Nach dem Aufstecken des Reglers auf die BCU (Initialisierung) leuchten alle LED der Reihe nach für eine kurze Zeit auf. Tritt dieses
LED-Verhalten zyklisch alle 5 Sekunden auf, ist eine falsche Applikation in die BCU geladen!
Abmessungen:
designabhängig
Technische Daten:
4
Versorgung KNX/EIB
Spannung:
Leistungsaufnahme:
Anschluss:
Schutzart:
Schutzklasse:
Prüfzeichen:
Umgebungstemperatur:
Lager-/Transporttemperatur:
Linearisierter Messbereich:
Auflösung:
Genauigkeit:
Luftfeuchtigkeit:
Befestigungsart:
Verhalten bei Spannungsausfall
Nur Busspannung:
Nur Netzspannung:
Bus- und Netzspannung:
Verhalten beim Wiedereinschalten
Nur Busspannung:
Nur Netzspannung:
Bus- und Netzspannung:
Bemerkungen zur Hardware:
Im Vergleich zum Vorgänger-Modell verfügt das beschriebene Gerät über einen bedrahteten internen Temperaturfühler (durch die Gehäuseöffnung
an der Oberseite erkennbar).
Bedienelemente:
A: Drehknopf zur Temperatur-Sollwertverschiebung um einen parametrierten
Wert bei Komfort- und Standby.
B: Einstellringe zur Begrenzung der Sollwertverschiebung (im Drehknopf).
C: Präsenztaster zur Umschaltung zwischen Komfort- und Standbybetrieb.
Bei Betätigung des Tasters im Nachtbetrieb wird die Komfortverlängerung
B
aktiviert.
D: Gelbe LED zur Anzeige des Betriebsmodus "Reglersperre"
(Taupunktbetrieb).
E: Rote LED zur Anzeige des Betriebsmodus "Frost-/Hitzeschutz".
F: Grüne LED zur Anzeige des Betriebsmodus "Komfort".
G: Grüne LED zur Anzeige des Betriebsmodus "Standby".
A
H Grüne LED zur Anzeige des Betriebsmodus "Nacht".
21 – 32 V DC (über UP-BA)
< 150 mW (an der AST)
2 x 5-polige Stiftleiste
IP 20 (wird durch Gehäuseoberteil bestimmt)
III
KNX/EIB
–5 °C bis +45 °C
–20 °C bis +70 °C
0 °C bis + 40 °C
0,08 K
± 2,0 K
± 1,0 K bei 18 – 22 °C / 50 % Luftfeuchte / ≥ 30 Minuten Anwärmzeit
0 bis 95 % (keine Betauung)
Einbau mit Busankoppler in Unterputzdose
keine Auswirkung
siehe Funktionsbeschreibung
(Die interne Temperaturmessung erhält erst nach ≥ 30 Minuten Anwärmzeit die maximale
Genauigkeit!)
Stetigregler UP Art.-Nr. ..2177..
