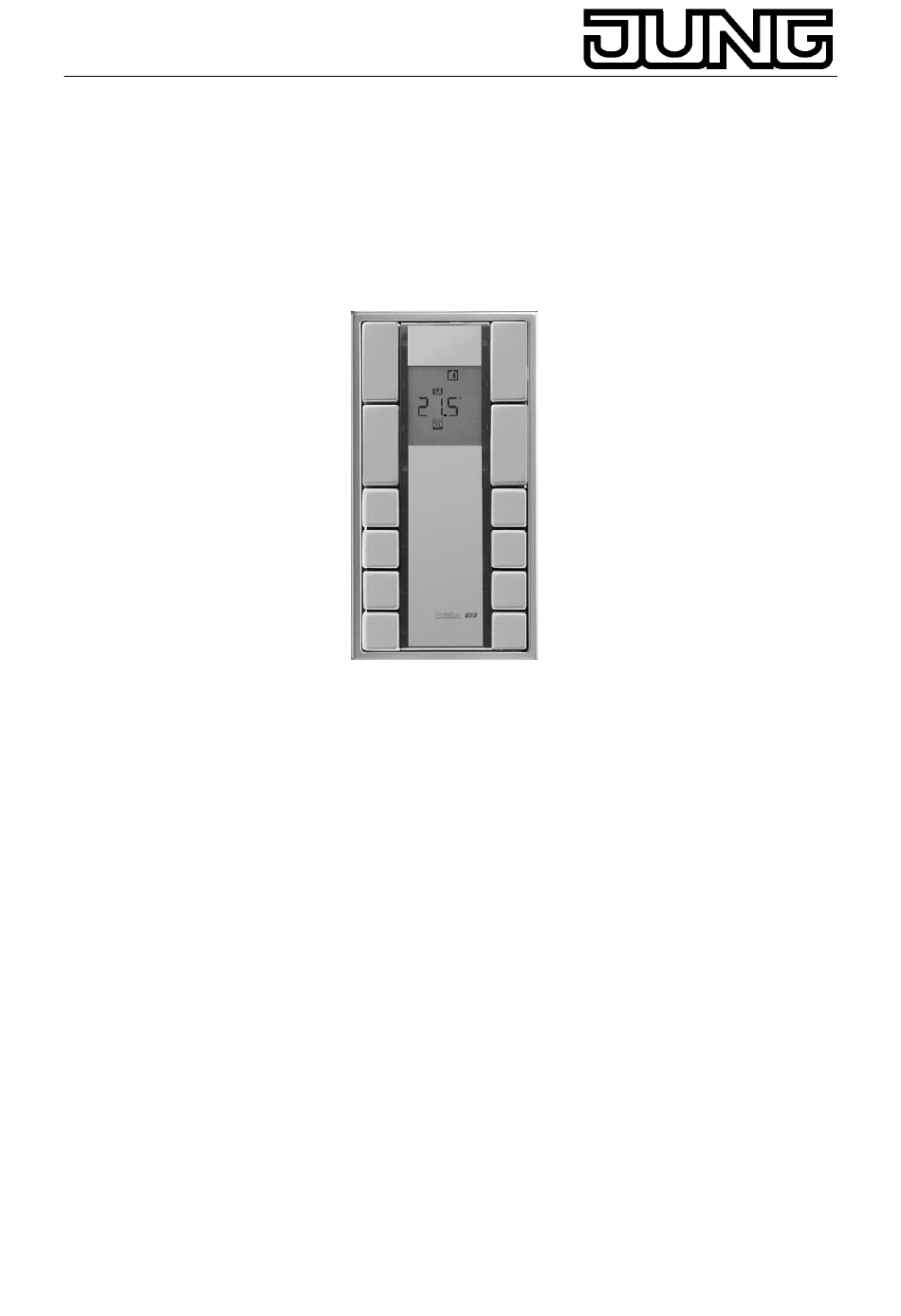

- Seite 1 Elektro-Installations-Geräte und -Systeme Softwarebeschreibung instabus – Raum-Controller „Universal“ Art. Nr.: RCD 20xx Stand Mrz 03...
- Seite 2 Raum-Controller RCD 20xx Inhaltsverzeichnis Übersicht ................3 Funktionsumfang Tastsensoren Funktionsumfang Stetigregler Geräteparameter ..............4 Allgemein Bedienebene Tastenfunktion ..............6 keine Funktion Schalten Dimmen Jalousie Jalousie-Bedienkonzepte Dimmwertgeber Helligkeitswertgeber Präsenz-Taste Sollwertveränderung (Stellradfunktion) Status-LED Sperrverhalten Stetigregler-Parameter ............. 20 Stetigregler Betriebsart Betriebsart Heizen Betriebsart Zweistufiges Heizen Betriebsart Kühlen Betriebsart Zweistufiges Kühlen Heizen &...
- Seite 3 Raum-Controller RCD 20xx Übersicht Übersicht Der instabus EIB Raumcontroller RCD 20xx umfasst die Funktionalität eines Universaltastsensors und eines Stetigreglers. Außerdem stellt das Gerät den aktuellen Stetigreglerstatus und Stetigreglerparameter auf einem LC-Display dar. Funktionsumfang Tastsensoren Für jede Taste separat programmierbar: • Schalten •...
- Seite 4 Raum-Controller RCD 20xx Geräteparameter Geräteparameter Legt die Geräteparameter fest Allgemein • Funktion Betriebs-LED Werte : LED immer EIN LED leuchtet nach Anlegen der Versorgungsspannung LED immer AUS LED ist immer ausgeschaltet • Datum/Uhrzeit anfordern Der RCD beinhaltet eine interne 24 - Stunden - Software-Uhr, die über ein Uhrzeit- und Datums-Telegramm angestoßen werden muss.
- Seite 5 Raum-Controller RCD 20xx Geräteparameter Display-Anzeige im Tastsensorbetrieb. Werte : Uhrzeit Ist-Temperatur Soll-Temperatur Datum • Wechsel in zweite Bedienebene Zur Änderungen der Solltemperaturen für den Raumtemperaturregler und des Display-Kontrastes kann durch gleichzeitiges Betätigen der Tasten 1 + 2 für >3s in die zweite Bedienebene umgeschaltet werden. Werte : Freigegeben Gesperrt...
- Seite 6 Raum-Controller RCD 20xx Tastenfunktion Tastenfunktion Legt die Funktion einer Taste fest Bestimmt die Funktion dieser Taste. Werte : keine Funktion Schalten Dimmen Jalousie Lichtszenennebenstelle Dimmwertgeber (EIS6) Helligkeitswertgeber (EIS5) Präsenztaste Sollwertänderung (Stellradfunktion) keine Funktion Bei Tastendruck wird kein Telegramm ausgelöst • Tastenbezeichnung Interner Name einer Taste, z.B.
- Seite 7 Raum-Controller RCD 20xx Tastenfunktion • Funktion Taste losgelassen Festlegung, ob bzw. welches Telegramm beim Loslassen der Taste gesendet werden soll. Werte : keine Funktion Es wird kein Telegramm ausgelöst. Es wird ein EIN- Telegramm ausgelöst. Es wird ein AUS- Telegramm ausgelöst Der intern gespeicherte Schaltzustand wird umgeschaltet.
- Seite 8 Raum-Controller RCD 20xx Tastenfunktion der gespeicherte Zustand EIN (AUS) ist, wird ein AUS- (EIN-) Telegramm ausgelöst. Bei einem langen Tastendruck wird nach einem "heller-" ein "dunkler-" Telegramm gesendet und umgekehrt. • Heller Dimmen um Mit einem Dimmtelegramm kann maximal um x % heller gedimmt werden.
- Seite 9 Raum-Controller RCD 20xx Tastenfunktion • Funktion der Status-LED Verhalten der Tasten-LED Werte : LED immer AUS Status LED ist immer aus. LED immer EIN Status-LED ist nach Anlegen der Versorgungsspannung immer an Statusanzeige Status-LED leuchtet nach erfolgreichem Senden oder Empfangen eines EIN-Telegramms und erlischt nach erfolgreichem Senden oder Empfangen eines AUS-Telegramms invertierte Statusanzeige umgekehrtes Verhalten der...
- Seite 10 Raum-Controller RCD 20xx Tastenfunktion • Zeit zwischen Step und Move Faktor Zeit = Basis x Faktor (nur bei Step-Move-Step / Move-Step oder Step) Werte : 0...255 • Lamellenverstellzeit Basis siehe Jalousie-Bedienkonzepte Werte : 8ms; 130ms; 2,1s; 33s • Lamellenverstellzeit Faktor Zeit = Basis x Faktor Werte : 0...255...
- Seite 11 Raum-Controller RCD 20xx Tastenfunktion Zeit abgelaufen zum Zeitpunkt des Loslassens der Taste, wird kein weiteres Telegramm ausgelöst. Bedienkonzept 2 (Move-Step) Taste drücken Loslassen = Step keine Aktion Move T2 = Lamellenverstellzeit Bedienkonzept 3: (Step-Move) Das Betätigen der Taste löst ein Step-Telegramm aus. Die Zeit Step-Move startet.
- Seite 12 Raum-Controller RCD 20xx Tastenfunktion Hinweis: Eine besondere Rolle nimmt die Tastenfunktion "UM" in einigen Bedienkonzepten ein. So wird z.B. im: Bedienkonzept 1 (Damit bei Betätigung des Tasters die Jalousie sich sichtbar bewegt, bevor die Zeit Step-Move abgelaufen ist, wird der Step vorweg ausgelöst.
- Seite 13 Raum-Controller RCD 20xx Tastenfunktion • Schrittweite Schrittweite, um die der eingestellte Wert bei langem Tastendruck erniedrigt wird. (nur sichtbar bei freigegebener Werteverstellung über langen Tastendruck) Werte : 1...10 • Funktion der Status-LED Verhalten der Tasten-LED Werte : LED immer AUS Status LED ist immer aus.
- Seite 14 Raum-Controller RCD 20xx Tastenfunktion • Schrittweite Schrittweite, um die der eingestellte Wert bei langem Tastendruck erniedrigt wird. (nur sichtbar bei freigegebener Werteverstellung über langen Tastendruck) Werte : 1...10 • Funktion der Status-LED Verhalten der Tasten-LED Werte : LED immer AUS Status LED ist immer aus.
- Seite 15 Raum-Controller RCD 20xx Tastenfunktion Präsenz-Taste Die Taste arbeitet als Präsenz-Taste des Stetigreglers • Tastenbezeichnung Interner Name einer Taste, z.B. für Dokumentation. • Tastenfunktion Bestimmt die Funktion dieser Taste. • Funktion Präsenztastendruck Werte : keine Funktion Intern Ein Intern AUS Intern UM 1-Telegramm und intern EIN (Voreinstellung: linke Tasten) 0-Telegramm und intern AUS (Voreinstellung: rechte Tasten) UM-Telegramm und intern UM...
- Seite 16 Raum-Controller RCD 20xx Tastenfunktion Sollwertveränderung (Stellradfunktion) Die Tastenfunktion "Sollwertveränderung (Stellradfunktion)" ermöglicht während des Betriebes ein Anheben / Absenken der Standby- und Komforttemperatur mit der parametrierten Schrittweite. Mit der ersten Betätigung der Taste wird der aktuelle Sollwert angezeigt (wenn nicht schon im Display zu sehen). Nachfolgende Tastebetätigungen ergeben obige Sollwertänderung.
- Seite 17 Raum-Controller RCD 20xx Tastenfunktion • Tastenfunktion Bestimmt die Funktion dieser Taste. • Lichtszenenabruf Werte : ohne Speicherfunktion mit Speicherfunktion Kurzer Tastendruck (t < 1s) ruft die gespeicherte Lichtszene ab. Langer Tastendruck (t > 5s) speichert die eingestellte Lichtszene und die Status-LED wird eingeschaltet.
- Seite 18 Raum-Controller RCD 20xx Tastenfunktion Sperrverhalten Steuert das Verhalten einer Taste bei eingestellter Sperrung Wird eine gesperrte Taste betätigt (losgelassen) führt das entweder zu keiner Reaktion oder zu der Reaktion, die von einer anderen Taste (Zieltaste) bei Betätigung (Loslassen) ausgeführt wird. Mit den Parametern "Telegramm bei Sperren"...
- Seite 19 Raum-Controller RCD 20xx Tastenfunktion • Taste >>y<< beim Freigeben Auswahl der Zieltaste Werte : 1 .. n • Verhalten während der Sperrung Werte : kein Telegramm wie Taste >>z<< • Taste >>z<< der Sperrfunktion Auswahl der Zieltaste Werte : 1 .. n...
- Seite 20 Raum-Controller RCD 20xx Stetigregler-Parameter Stetigregler-Parameter Legt die Reglerparameter fest Stetigregler • Ausführung Werte : einfacher Stetigregler es werden nicht alle Objekte und Parameter angezeigt alle Parameter und Objekte Vollzugriff auf Parameter und Objekte Betriebsart • Betriebsart Einstellung der Betriebsart Werte : keine Funktion Heizen Kühlen...
- Seite 21 Raum-Controller RCD 20xx Stetigregler-Parameter Während des Nachtbetriebs kann über die Präsenztaste der Komfortbetrieb verlängert werden. Werte : Zeit einstellen unendlich • Dauer der Komfortverlängerung (nur sichtbar bei Verlängerungsdauer = Zeit einstellen) Werte : 1 .. 255 [Minuten] Zweite Bedienebene (nicht sichtbar bei Betriebsart "keine Funktion") •...
- Seite 22 Raum-Controller RCD 20xx Stetigregler-Parameter Betriebsart Heizen Legt die Regler Parameter für die Betriebsart Heizen • Art der Heizregelung Auswahl eines Regelalgorithmus (PI oder 2-Punkt) mit Datenformat (1Byte oder 1 Bit) für das Heizsystem. Werte : stetige PI-Regelung schaltende PI-Regelung (PWM) stetige 2-Punkt-Regelung schaltende 2-Punkt-Regelung •...
- Seite 23 Raum-Controller RCD 20xx Stetigregler-Parameter Betriebsart Zweistufiges Heizen Legt die Regler Parameter für die Betriebsart Heizen mit Zusatzheizen fest. Grundstufe • Art der Heizregelung Auswahl eines Regelalgorithmus (PI oder 2-Punkt) mit Datenformat (1Byte oder 1 Bit) für das Heizsystem. Werte : stetige PI-Regelung schaltende PI-Regelung (PWM) stetige 2-Punkt-Regelung...
- Seite 24 Raum-Controller RCD 20xx Stetigregler-Parameter • Art der Zusatzheizung Anpassung des P-Algorithmus an unterschiedliche Heizsysteme mit Erfahrungswerten für den Regelparameter-Proportionalbereich. Werte : Warmwasserhzg (5 K) Fußbodenheizung (5 K) Elektroheizung (4 K) Gebläsekonvektor (4 K) SplitUnit (4 K) über2 Regelparameter Separate Eingabe der Regelparameter •...
- Seite 25 Raum-Controller RCD 20xx Stetigregler-Parameter • Proportionalbereich Kühlen Separate Einstellung des Regelparameters "Proportionalbereich" in Kelvin (Nur sichtbar bei Einstellung Kühlungsart = über Regelparameter) Werte : 10..255 • Nachstellzeit Kühlen Separate Einstellung des Regelparameters "Nachstellzeit" in Minuten (Nur sichtbar bei Einstellung Kühlungsart = über Regelparameter) Werte : 0..255 •...
- Seite 26 Raum-Controller RCD 20xx Stetigregler-Parameter • Nachstellzeit Kühlen Separate Einstellung des Regelparameters "Nachstellzeit" in Minuten (Nur sichtbar bei Einstellung Kühlungsart = über Regelparameter) Werte : 0..255 • Hysterese des 2-Pkt-Reglers Definition der Ein- und Ausschalttemperaturen der Kühlung. Kühlen EIN = Sollwert + Hysterese. Kühlen AUS = Sollwert (Nur sichtbar bei 2-Punkt-Regelung) Werte :...
- Seite 27 Raum-Controller RCD 20xx Stetigregler-Parameter Heizen & Kühlen Legt die Regler Parameter für die Betriebsart Heizen und Kühlen fest Heizen • Art der Heizregelung Auswahl eines Regelalgorithmus (PI oder 2-Punkt) mit Datenformat (1Byte oder 1 Bit) für das Heizsystem. Werte : stetige PI-Regelung schaltende PI-Regelung (PWM) stetige 2-Punkt-Regelung...
- Seite 28 Raum-Controller RCD 20xx Stetigregler-Parameter Anpassung des PI-Algorithmus an unterschiedliche Kühlsysteme mit Erfahrungswerten für die Regelparameter Proportionalbereich und Nachstellzeit. Werte : Kühldecke (5 K / 240 min) Gebläsekonvektor (4 K / 90 min) SplitUnit (4 K / 90 min) über Regelparameter Separate Eingabe der Regelparameter •...
- Seite 29 Raum-Controller RCD 20xx Stetigregler-Parameter • Temperatursturzerkennung nach Werte : 3 K/min 4 K/min 5 K/min • Rückkehr aus Temperatursturzerkennung Werte : 30 min 60 min 90 min 120 min siehe: Stetigregler-Parameter Sollwerte Stellgröße Ausgabe...
- Seite 30 Raum-Controller RCD 20xx Stetigregler-Parameter Sollwerte • Komforttemperatur Komforttemperatur-Sollwert (Heizen), welcher auch als Grundlage zur Berechnung der Sollwerte für Komfort-, Standby- und Nachtbetrieb dient. Werte : 7 ... 40 °C Heizen • Absenkung Standbybetrieb Um diesen Wert wird die Temperatur Standbybetrieb Heizen gegenüber der Komforttemperatur Heizen abgesenkt.
- Seite 31 Raum-Controller RCD 20xx Stetigregler-Parameter Bestimmt den Einschaltpunkt der Zusatzstufe unter bzw. über dem Sollwert der Grundstufe beim Grund- und Zusatzheizen bzw. Grund- und Zusatzkühlen. Werte : 0 ... 255 K Stetigregler-Parameter Raumtemperaturmessung Stellgröße Ausgabe Stellgröße Ausgabe • Automatisches Senden Legt fest, ob die Stellgröße automatisch gesendet werden soll. Werte : Freigegeben Gesperrt...
- Seite 32 Raum-Controller RCD 20xx Stetigregler-Parameter Werte : Gesperrt 1 Telegramm pro Minute • Heizen und Kühlen senden Bestimmt über welche Ausgangsobjekte die Stellgrößen ausgegeben werden. (nur sichtbar bei Betriebsart Heizen & Kühlen) Werte : Getrennt gemeinsam auf Objekt Heizen Der Parameter "Umschalten zwischen Heizen" und Kühlen wird auf Automatisch gesetzt •...
- Seite 33 Raum-Controller RCD 20xx Stetigregler Stetigregler Stetigregler-Funktionsumfang Allgemein • 5 Betriebsarten: Komfort-, Standby-, Nacht-, Frost-/Hitzeschutz- und Reglersperre (z.B. Taupunktbetrieb) Heiz-/Kühlsystem • Heiz-/ Kühlfunktionen: Heizen, Kühlen, Heizen und Kühlen, Grund- und Zusatzkühlen, Grund- und Zusatzheizen • PI-Regelung oder 2Punkt-Regelung als Regelalgorithmen einstellbar •...
- Seite 34 Raum-Controller RCD 20xx Stetigregler llwe To one Skalieru g Sollwert- versch beknopf Status Regler Präsenz- Taste Objekt 76 Soll-Temperatur Präsenz Objekt 70 Komfortbetrieb Objekt 65 Regelparameter stetig / schaltend Zyklisches Senden Heizen/Kühlen filtern Umschaltung Invertierung Nacht / Standby Betriebsart Objekt 66 Heizen od.
- Seite 35 Raum-Controller RCD 20xx Stetigregler Stetigregler-Funktionsbeschreibung Betriebsarten Der Regler kennt 5 Betriebsarten, denen jeweils ein eigener Sollwert für Heizen und Kühlen zugeordnet ist. Die Zustände werden am Gerät durch das LC-Display angezeigt. Die aktive Betriebsart wird bestimmt durch die Zustände der EIB-Kommunikationsobjekte: " Komfort-", "Nacht-/ Standbybetrieb", "Frost-/ Hitzeschutz", "Regler sperren"...
- Seite 36 Raum-Controller RCD 20xx Stetigregler • Frost-/ Hitzeschutzbetrieb Funktion: Regelung; Schutz vor Einfrieren/Überhitzen des Raumes Ansteuerung: EIB, eigenes Objekt Sollwert: parametrierbar • Regler sperren Funktion: Regelung aus; Abschalten der Heizung/Kühlung z.B. bei Kondensation der Kühlanlage Ansteuerung: EIB, eigenes Objekt Sollwerte: - 0 °C festeingestellt Stellgrößen: - 0 % Präsenztaster / Objekte...
- Seite 37 Raum-Controller RCD 20xx Stetigregler Bemerkungen: 1. Bei Verlassen des Komfortbetriebs (Obj. 65 0) kann der Tasterzustand, welcher vor Wechsel in den Komfortbetrieb gültig war, je nach Parametrierung beibehalten oder gelöscht werden. (Parameter: "Verhalten des Tasterzustandes wenn Obj. Komfortbetrieb auf 0 gesetzt wird"). 2.
- Seite 38 Raum-Controller RCD 20xx Stetigregler Temperatur Komfort- Standby- Nacht- Frost-/Hitzeschutz- betrieb betrieb betrieb betrieb Istwert >Sollwert Kühlen Sollwert Hitzeschutz Regler kühlt Sollwert Anhebung Kühlen Standby Anhebung Kühlen Standby Kühlen Weder Kühlen noch Heizen Totzone zwischen Stellgröße = 0 Heizen und Kühlen Absenkung Standby Heizen...
- Seite 39 Raum-Controller RCD 20xx Stetigregler der parametrierten Schrittweite. Gleichzeitig wird dies auf dem Display angezeigt. Zur Korrektur der gemessenen Raumtemperatur dienen die Parameter "Abgleichrichtung" und "Abgleichwert". Es kann eine externe Temperatur (Objekt 79) in die Raumtemperaturmessung mit einbezogen werden. Die Ist-Temperatur wird nach folgender Formel ermittelt: x = Parameter "Wertung externer Temperatureingang in %"...
- Seite 40 Raum-Controller RCD 20xx Stetigregler Beispiel: 2Punkt-Algorithmus - Heizen und Kühlen Stellgröße Hysterese Hysterese Heizen Kühlen Raumtemperatur Sollwert Sollwert Heizen Kühlen Beispiel: 2stufiger Regelalgorithmus - Grund- und Zusatzheizen - Grundstufe: PI- Algorithmus - Zusatzstufe: P-Algorithmus Stellgröße Zusatz- heizung Stufen- abstand Grund- heizung Sollwert Raumtemperatur...
- Seite 41 Raum-Controller RCD 20xx Stetigregler Ausgabe der Stellgrößen Die vom Regelalgorithmus berechnete Stellgröße kann je nach Parametrierung stetig (1 Byte, EIS 6) oder schaltend (1 Bit, EIS 1) ausgegeben werden. Stetig: Die Stellgröße (0 - 100 %) wird als 1 Byte-Wert (0 bis FF) ausgegeben.
- Seite 42 Raum-Controller RCD 20xx Stetigregler Stellgröße Grundkühlung R.Ausgang 1 Bit K, Ü Meldung Kühlen R.Ausgang 1 Bit K, Ü Status (Regler) R.Ausgang 1 Byte non K, Ü Status (Frostalarm) R.Ausgang 1 Bit K, Ü Status (Komfortbetrieb) R.Ausgang 1 Bit K, Ü Status (Standby-Betrieb) R.Ausgang 1 Bit...
- Seite 43 Raum-Controller RCD 20xx Software Bedienung Software Bedienung Menü Hier eine Auflistung der Befehle in der Menüleiste Gerät Vorlage-Exportieren Speichert die vorhandene Projektierung als Vorlage für andere Projekte ab. Vorlage- Importieren Importiert eine vorher abgespeicherte Vorlage und stellt die Einstellungen im RCD entsprechend ein. Gruppenadressen werden nicht importiert.
- Seite 44 Raum-Controller RCD 20xx Software Bedienung Info Version Information der RCD Software Kopieren & Einfügen Es wird der in dem Projektierungsfenster ausgewählte Knoten in der Baumansicht kopiert oder eingefügt. Ausgelöst kann das kopieren über: Hauptmenü: Projektieren/Kopieren Projektierungsfenster: Pop-Up-Menü (rechte Maustaste) in der Baumansicht Tastenkürzel: Ctrl-C = kopieren, Ctrl-V = einfügen...
- Seite 45 Raum-Controller RCD 20xx Software Bedienung Seitenansicht Mit dem Befehl Gerät/Seitenansicht öffnen Sie die Druckvoransicht. Tabellenansicht Durch einen Mausklick in ein Feld der Tabelle wird eine Komponente erzeugt, in der Sie die Daten verändern können: EDIT Hier können Sie Texte oder Zahlen direkt eingeben. ComboBox Wählen Sie eine der aufgelisteten Möglichkeiten aus.
- Seite 46 Raum-Controller RCD 20xx Einstellungen Einstellungen Einstellungen | Optionen Mit dem Befehl Einstellungen/Optionen öffnen Sie das Dialogfeld Optionen einstellen. In den Registerkarten dieses Dialogfeldes legen Sie Optionen für die Ressourcenanzeige, Tabellenansicht, allgemeine Optionen und Einstellungen für die Hardware fest. Tabelle In dieser Registerkarte werden die Farben und das Verhalten der Spalten der Tabelle angezeigt.
- Seite 47 Raum-Controller RCD 20xx Einstellungen Einstellungen | Optionen | Optionen Diese Registerkarte stellt das allgemeine Verhalten der Software ein. Automatisch speichern: Aktivieren Sie die Auto-Speichern Funktion. Es wird dann alle x-Minuten ein Abbild des Gerätes in eine Datei gespeichert. Ebenso wird beim Schließen der Software die Datei aktualisiert.
- Seite 48 Raum-Controller RCD 20xx Einstellungen Alle Einstellungen werden auf Auslieferungszustand zurückgesetzt. Bedienung In der RCD-Software finden Sie mehrere Fenster: Vorschaufenster Das Vorschaufenster zeigt die Geräteansicht des aktuell ausgewählten RCD. Die Tastennummerierung zeigt die Zuordnung der Tasten-Knoten in der Baumansicht. Mit dem Menü-Befehl Projektieren/Vorschau öffnen Sie das Vorschaufenster.
- Seite 49 Raum-Controller RCD 20xx Gruppenadressen Gruppenadressen Gruppenadressen zuweisen Sie können Gruppenadressen auf mehrere Arten den Objekten zuweisen: 1) Ziehen Sie mit der Maus eine Untergruppenadresse aus der Baum-, oder Listansicht auf ein Objekt in der Baumansicht. 2) Markieren Sie in der Baumansicht ein Objekt und wählen Sie in der Tabelle das Feld Gruppenadressen aus.
- Seite 50 Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: 0 23 55 . 80 65 51 Telefax: 0 23 55 .
