Bedienungsanleitung
Treppenhaus-Automat,
Impuls-Einsatz
1. Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch
Elektrofachkräfte erfolgen.
Bei Nichtbeachtung der Anleitung können Schäden am Gerät, Brand
oder andere Gefahren entstehen.
Den Einsatz nicht ohne Aufsatz betreiben.
REG-Automat ist nicht zum Freischalten geeignet.
Vor Arbeiten an den Geräten oder vor Austausch einer Lampe
freischalten (Sicherungsautomat ausschalten), sonst besteht die
Gefahr eines elektrischen Schlages.
Der Impuls-Einsatz wird ausschließlich zur Ansteuerung des REG-
Automaten verwendet.
REG-Automaten nicht parallel schalten. Andernfalls kann es zur
Zerstörung der Geräte kommen.
Diese Anleitung ist Bestandteil des Produktes und muss beim
Endkunden verbleiben.
Treppenhaus-Automat, Impuls-Einsatz

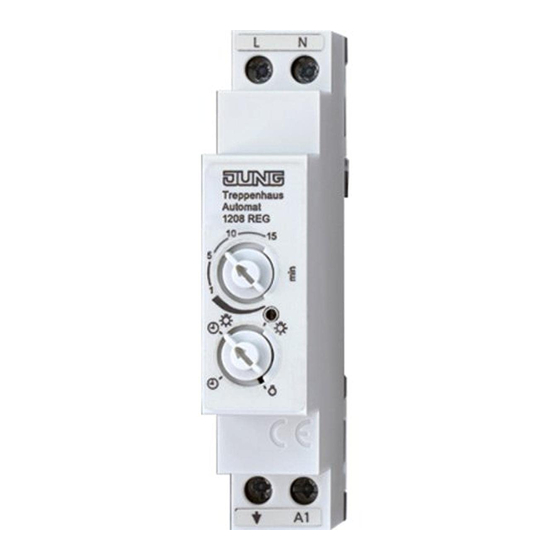

Art.-Nr.: 1208 REG
1208 UI
