Guntamatic BIOCOM Serie Planungsunterlage Seite 41

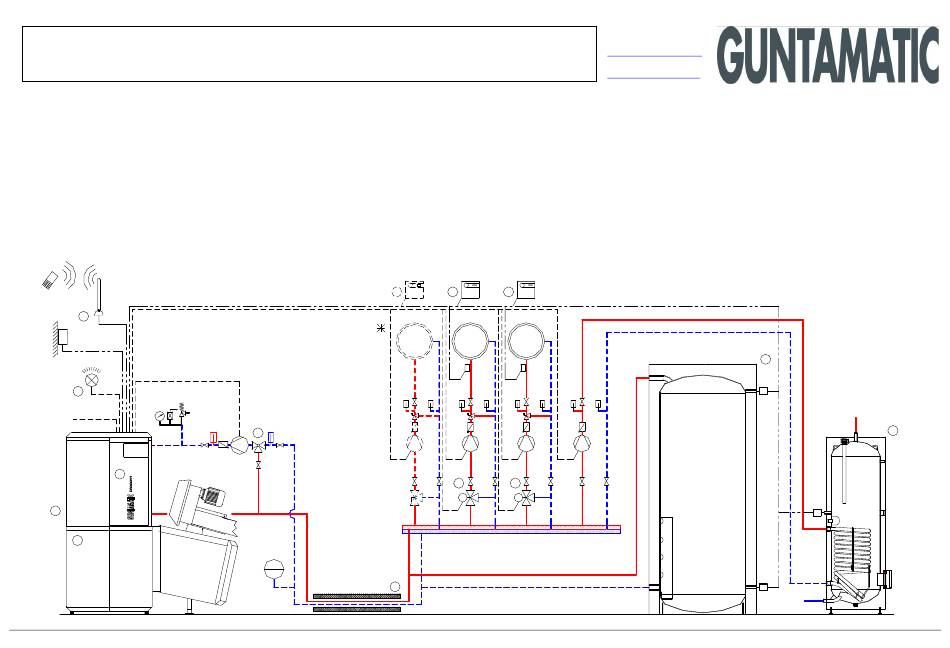

Anschlussschema Biocom 30-40-50 mit Fernleitung
witterungsgeführte Regelung, Warmwasserspeicher ECO, Pufferspeicher PS
1 Set-MK261 (HKR 0) → 1 Warmwasserspeicher, HK0 als Pumpenkreis oder Zusatz WW-Speicher, 2 gemischte Heizkreise
Schema Nr. BC-06-1
elektrischer Anschluss laut Bedienungs- und Montageanleitung
• Heizkreis 0 kann mit einem Festwertregler für ein Niedertemperaturheizsystem eingesetzt werden
oder
Heizkreis 0 kann mit einem Raumgerät RFF25 raumtemperaturgesteuert für ein Radiatoren-
heizsystem eingesetzt werden
Fühlerleitungen
230V
7
AF
9
Netz 230 V
>55°C
3
2
1
Einstellungen im Menü Parameter HP0: → Betrieb HP0 = Pufferpumpe → Fühler HP0 = Kessel
RG0
6
8
HKP0
HP0
11
Tel. 07276 / 2441-0
info@guntamatic.com
www.guntamatic.com
1. Pelletsanlage Biocom
2. Kaminzugregler RE15 mit Ex-Klappe
3. witt.geführte Regelung Set-MK261
4. Warmwasserspeicher ECO305
5. Mischer Stellmotor SM70
6. Raumgerät RFF25
7. GSM Modul
8. Rücklaufanhebegruppe RA60
9. Störmeldelampe
10. Pufferspeicher PS
11. Fernleitung
12. Pufferspeicherfühler
RG1 RG2
6 6
VF1 VF2
HKP1 HKP2 SLP0
5 5
M M
GUNTAMATIC – Bauteile
Alternativ: RA60 EnergieA
Wichtig: Schaltplan beachten!
10
T3
Puffer HP0
SF 0
T2
KW
Wärme aus Biomasse
Art.Nr: H38-155
Art.Nr: S30-022
Art.Nr: 048-500
Art.Nr: S50-501
Art.Nr: S70-006
Art.Nr: S15-002
Art.Nr: H39-001
Art.Nr: H39-003
bauseits
laut Preisliste
bauseits
Art.Nr: S70-003
WW
4
41
