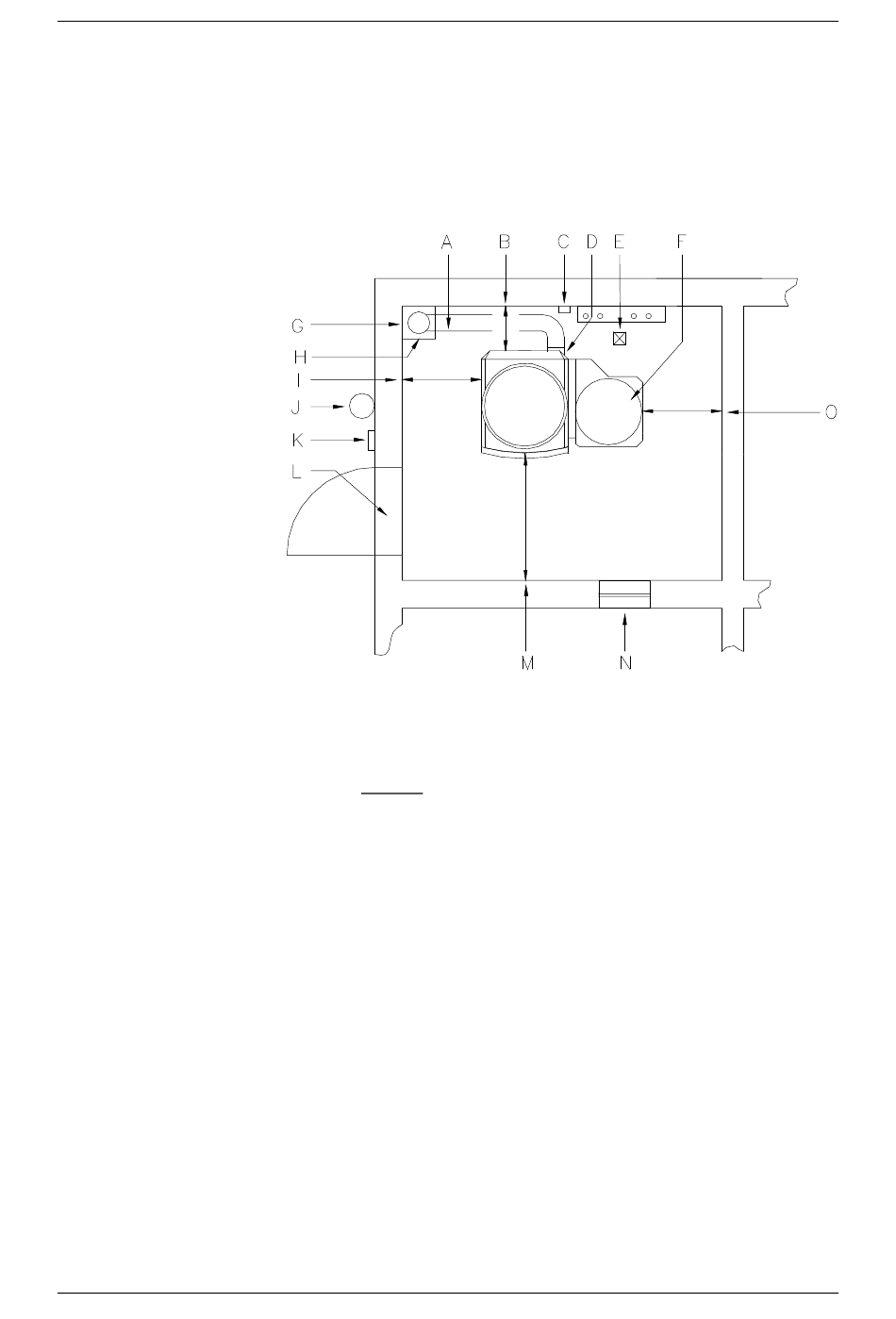

3.4.5 Aufstellungsort

A → Einbauvariante Energiesparzugregler mit Ex-Klappe im Rauchrohr (mögliche
B → Wandabstand hinten min. 50 cm (bei Auto Asche Saugsystem min. 60 cm)
C → Ablauf für thermische Ablaufsicherung (Sicherheitswärmetauscher)
D → Netzanschluss 230V 13A (an allpolige Steckverbindung anschließen)
E → Abfluss
F → Brennstoffvorratsbehälter (Zyklon)
G → Kamin (Schamott; Feuchte-unempfindlich)
H → Einbauvariante Energiesparzugregler mit Ex-Klappe im Kamin
I → Wandabstand links mindestens 40 cm (bei 75/100 kW Anlagen ideal 70 cm)
J → Feuerlöscher (6 kg Füllgewicht EN3 siehe Punkt 3.4)
K → Fluchtschalter (Not-Aus)
L → Brandschutztüre (T30 selbstschließend)
M → Wandabstand vorne mindestens 80 cm
N → Verbrennungsluftzufuhr (siehe Punkt 3.4)
O → Wandabstand rechts mindestens 40 cm
12
Planen Sie die Anlage möglichst nahe beim Kamin, um ein
langes Abgasrohr zu vermeiden. Die Anlage muss von links
oder rechts zugänglich sein. Die Ausladung der Füllraumtüre
muss freigehalten werden. Halten Sie die unten angeführten
Mindestmaße genau ein!
Abb.1
Staubbildung) → Wichtig: Einbauvariante H im Kamin bevorzugen
Planungsunterlage BIOCOM
