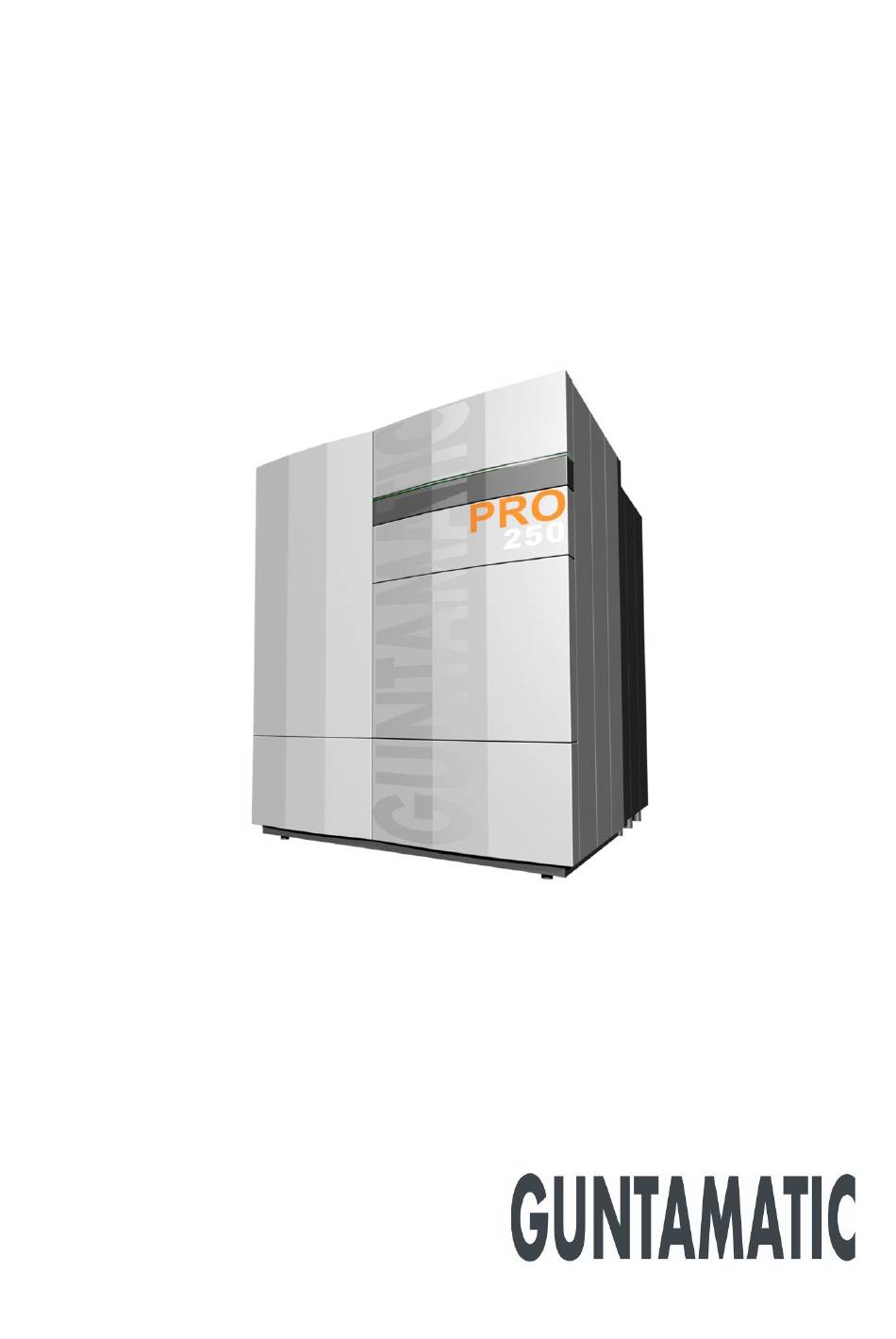

Pelletsfeuerung
PRO
FLEX
Bedienungsanleitung / Anlagenkontrollbuch
PRO-Flex-01
DE-B30-013-V05-0118

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Guntamatic PRO FLEX series

  • Seite 1 Pelletsfeuerung FLEX Bedienungsanleitung / Anlagenkontrollbuch PRO-Flex-01 DE-B30-013-V05-0118...
  • Seite 2: Informationen Zur Dokumentation

    Fall beachten sollten, sind in dieser Anleitung wie nebenan bezeichnet. Sämtliche Inhalte dieses Dokumentes sind Eigentum von GUNTAMATIC und somit urheberrechtlich geschützt. Jede Vervielfältigung, Weitergabe an Dritte oder Nutzung zu anderen Zwecken ist ohne schriftliche Genehmigung des Eigentümers untersagt.
  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS PRO-Flex-02 Seite 1 EINLEITUNG................5 2 WICHTIGE HINWEISE.............6 Verwendungszweck Betreiben der Heizanlage Gewährleistung / Haftung Sicherheitshinweise Sicherheitshinweise auf der Heizanlage 3 ANLAGENBESTANDTEILE ..........11 4 SICHERHEITSEINRICHTUNGEN .........12 5 SCHALTFELDBESCHREIBUNG ..........13 6 MENÜ / EBENENÜBERSICHT ..........14 Infoebene Hausebene 6.1.1 Programm 6.1.2 Kundenebene 6.1.2.1 Kundenmenü...
  • Seite 4 INHALTSVERZEICHNIS Seite Heizkreise einschalten / ausschalten Heizkreise Heizzeiten programmieren Heizkreise Raumtemperatur anpassen Warmwassertemperatur anpassen Raumgerät bedienen 8 BETRIEB DER HEIZANLAGE..........39 Kontrollen an der Heizanlage Brennstoff Pellets Brennstofflager befüllen Verbrennungsluft Asche entleeren 9 REINIGUNG / PFLEGE............45 Zwischenreinigung Generalreinigung 10 STÖRMELDUNGEN .............48 11 STÖRUNGSBESEITIGUNG ..........50 11.1 Wechsel auf Notturbine Standard Saugsystem...
  • Seite 5: Einleitung

    EINLEITUNG PRO-Flex-01 Sie haben mit GUNTAMATIC eine gute Wahl getroffen. Wir liefern Ihnen ein Produkt aus langjähriger Kesselbau- erfahrung und es ist unser dringlichster Wunsch, dass Ihnen Ihre Heizanlage stets nur Freude bereitet. Die nachfolgende Anleitung soll Ihnen bei der Bedienung, sowie bei der Wartung von Nutzen sein.
  • Seite 6: Wichtige Hinweise

    WICHTIGE HINWEISE BS-01 Die Feuerung ist nach dem neuesten Stand der Technik und anerkannten sicherheitstechnischen Regeln gebaut. Trotzdem kann falsches Bedienen, Verwenden unzulässigen Brennstoffen oder Unterlassen einer erforderlichen Reparatur zu Personen- und Sachschäden führen. Sie vermeiden gefährliche Situationen, indem Sie die Feuerung nur dazu verwenden, wozu sie konstruiert wurde und sie sachgemäß...
  • Seite 7: Gewährleistung / Haftung

    2.3 GEWÄHRLEISTUNG / HAFTUNG BS-01 Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind:  nicht bestimmungsgemäße Verwendung;  nicht-Beachten der in der Dokumentation angegebenen Hinweise, Richtlinien und Sicherheitshinweise; ...
  • Seite 8 Nehmen Sie keine ungeplanten Änderungen der Einstellungen und keine Umbauten an der Manipulationen Heizanlage vor! Gewährleistungs- und Garantieverlust! Führen Sie Wartungsarbeiten regelmäßig Wartungsarbeiten durch oder machen Sie von unserem Kundendienst Gebrauch! Restglut kann zu Bränden führen! Ascheentleerung Entleeren bzw. lagern Sie Asche aus dem Kessel nur in nicht brennbaren Gefäßen! Berühren von heißen Teilen kann zu Hautverbrennungen führen!
  • Seite 9 Achtung Brandgefahr! Lagern Sie keine brennbaren Gegenstände im Sicherheitsabstände Nahbereich des Heizkessels! Vor Ort gültige Vorschriften einhalten! Achtung Verpuffungsgefahr! Während des Heizbetriebes dürfen keine Heizbetrieb Kesseltüren oder Reinigungsöffnungen geöffnet werden! Achtung Vergiftungs- und Brandgefahr! Bei der Lagerraumbefüllung mittels Gebläse oder Pumpwagen muss der Heizkessel Lagerraum befüllen unbedingt abgestellt werden (Prog.
  • Seite 10: Sicherheitshinweise Auf Der Heizanlage

    2.5 SICHERHEITSHINWEISE AUF DER HEIZANLAGE PH-01 Warnung vor gefährlicher elektrischer Spannung Warnung vor rotierenden Bauteilen Warnung vor heißer Oberfläche Warnung vor Verpuffung Erdung Bedienungs- oder Installationsanleitung beachten Heizanlage vom Stromnetz trennen Winkelstecker zur Seite abziehen Stromversorgung keine starren Kabel für Installationen verwenden...
  • Seite 11: Anlagenbestandteile

    ANLAGENBESTANDTEILE PRO-01 Treppenrost - Primärluft 11. Rauchgasfühler Wendekammer in Dombauweise 12. Rostantrieb Fotosensor 13. Asche-Sammeleinrichtung Reinigungsdeckel 14. Menügeführte Touch-Regelung Wirbulatoren 15. LED-Betriebszustandsanzeige Wärmetauscher Saugzuggebläse automatische Reinigungseinrichtung Rauchrohr 10. Lambdasonde...
  • Seite 12: Sicherheitseinrichtungen

    SICHERHEITSEINRICHTUNGEN PRO-Flex-01 Um ein Überhitzen des Heizkessels zu verhindern, reduziert die Regelung die Heizleistung. Droht der Heizkessel trotzdem zu überhitzen, unterscheidet die Regelung zwischen mehreren Sicherheitsstufen. Sicherheitsstufe 1 10°C über der Kesselsolltemperatur Der Getriebemotor stoppt den Brennmaterialeinschub und das Saugzuggebläse stellt ab. Kesseltemperatur über 95°C Sicherheitsstufe 2 Alle Heizungspumpen und die Speicherladepumpe werden zur...
  • Seite 13: Schaltfeldbeschreibung

    SCHALTFELDBESCHREIBUNG BS-01 Gerät verfügt über eine Touch-Bedieneinheit mit Menüführung. Durch Drücken der „Buttons“ am Display können Einstellungen vorgenommen werden. Hinweis Störmeldungen werden am Display eingeblendet. PRO-01 Netzschalter (1) Der Netzschalter bleibt normalerweise immer eingeschaltet und darf nur im funktionslosen Zustand abgeschaltet werden. Bei Reparatur- oder Wartungsarbeiten muss die Anlage am Netzstecker zusätzlich allpolig vom Netz getrennt werden!
  • Seite 14: Menü / Ebenenübersicht

    MENÜ / EBENENÜBERSICHT PRO-02 Normal Warmwasser Heizen Absenken Absenken bis AUTO WW nachladen Handbetrieb Infoebene ► Hausebene DAUER Rostreingung ▼ ▼ ► Fehlerseite Kesselfreigabe ► Info Status Programm ► Info Kessel Kundenebene ► Info Filter Serviceebene ► Info NK 0-2 Parametermenü...
  • Seite 15: Infoebene

    6.0 INFOEBENE PRO-02 Infoebene - Fehlerseite Fehlermeldungen werden mit oberster Priorität am Display angezeigt und können nach Kontrolle bzw. Behebung des Fehlers über den Button „QUIT“ quittiert werden. Infoebene - Status Anzeige der Kesseltemperatur Anzeige des Kesselbetriebsstatus Anzeige des Heizprogramms ............Änderung in Hausebene / Programm / …...
  • Seite 16: Hausebene

    Kapitel 6.1.1 Kundenebene ......................siehe Kapitel 6.1.2 Serviceebene ......................siehe Kapitel 6.1.3 Parametermenü.............. Einstieg und Änderungen nur in Absprache mit GUNTAMATIC erlaubt! zurück zur INFOEBENE ......siehe Kapitel 6.0 6.1.1 PROGRAMM PRO-01 Programm AUS ..........Heizbetrieb abgeschaltet (mit wittgef. Regelung ist die Frostschutzfunktion aktiv) Programm NORMAL ........
  • Seite 17: Kundenmenü

    6.1.2.1 KUNDENMENÜ PRO-Flex-02 Asche entleert ........nach Entleeren der Asche den Menüpunkt anwählen und mit „JA“ und „OK“ bestätigen Aschewarnung........Stunden bis zur erneuten „Aschewarnung“ nach der Ascheentleerung Entaschung .......... manuelles entaschen mittels Auto-Asche-Saugsystem (schaltet automatisch ab) Filterasche entleert ....... nach Entleeren der Asche den Menüpunkt anwählen und mit „JA“...
  • Seite 18: Netzkreis

    6.1.2.2 NETZKREIS PRO-02 Betrieb Pumpe NK a....beeinflusst den Betriebsstatus des Netzkreises bzw. der Netzkreispumpe Betrieb Pumpe NK b....beeinflusst den Betriebsstatus des Netzkreises bzw. der Netzkreispumpe Witterung........beeinflusst das Uhrenprogramm KALT, MILD und WARM in Abhängikeit der AT Uhrenprogramm ......Einstellung der Heiz- und Absenkphasen Uhrenprogramm 0-8 (kalt) ....
  • Seite 19: Heizkreis

    6.1.2.3 HEIZKREIS BS-02 Betrieb Pumpe......beeinflusst den Betriebsstatus des Heizkreises Witterung........beeinflusst das Uhrenprogramm KALT, MILD und WARM in Abhängikeit der AT Uhrenprogramm ......Einstellung der Heiz- und Absenkphasen Uhrenprogramm 0-8 (kalt) .... Einstellung der Heiz- und Absenkphasen Uhrenprogramm 0-8 (mild) ... Einstellung der Heiz- und Absenkphasen Uhrenprogramm 0-8 (warm) ..
  • Seite 20: Warmwasser Oder Zusatzwarmwasser

    6.1.2.4 WARMWASSER ZUSATZ WARMWASSER oder PH-01 Betrieb Pumpe......beeinflusst den Betriebsstatus des Warmwasserkreises Uhrenprogramm WW....beeinflusst die Warmwasser-Ladezeiten während Programm NORMAL Uhrenprg. WW Sommer ....beeinflusst die Warmwasser-Ladezeiten während Programm WARMWASSER WW Solltemperatur ...... beeinflusst die Warmwassersolltemperatur WW Vorrang......... beeinflusst die Heizkreise während der Warmwasserladung WW Nachladen ......
  • Seite 21: Lade Oder Zubringerpumpe

    6.1.2.6 LADE ZUBRINGERPUMPE oder PRO-01 Betrieb Pumpe......beeinflusst den Betriebsstatus der Fernleitung Ladeprogramm ......beeinflusst den Ladezustand des Puffers Uhrenprogramm ......beeinflusst die Fernleitungsfreigabe Puffer Soll........beeinflusst die Puffersolltemperatur Puffer min........beeinflusst die Pufferminimaltemperatur zurück zur KUNDENEBENE....siehe Kapitel 6.1.2 INFO AUTO ....
  • Seite 22: App

    Internetverbindung kann der Kessel über W-LAN erreicht werden Kesselnummer ..........zeigt die Seriennummer des Holzkessel an Schlüssel............zeigt den von GUNTAMATIC empfohlenen Sicherheitsschlüssel an Warmwasseranzeige ........legt fest, welcher Warmwasserspeicher Online visualisiert wird Diagramm Intervall ........legt das Aktualisierungsintervall für die Online-Diagramme fest Datenaktualisierung........
  • Seite 23: Resetdaten

    6.1.3.1 RESETDATEN BS-01 Kundenparameter laden ....gespeicherte Kundendaten können im Bedarfsfall wieder eingelesen werden Kundenparameter speichern Werksparameter laden! ....nur geänderte oder neue Parameter einer neuen Software werden geladen Betriebsstunden reset....nur der Betriebsstundenzähler wird auf 0 gesetzt Servicezeit reset......nur der Servicezeitzähler wird auf 0 gesetzt Steuerungsreset ......
  • Seite 24 INFO die Einstellung „SAUG“ ist nur mit eingebautem Auto-Asche Saugsystem möglich; Wichtig: Die Funktionen Netzkreisregelung oder Heizkreisregelung können jeweils nur wahlweise aktiviert werden! 0,5 – 0,7 ....ist Grundeinstellung für Fussbodenheizung; 1,2 – 1,4 ....ist Grundeinstellung für Heizkörper; Kein ....dem Heizkreis ist kein Raumgerät zugeordnet; RFF .....
  • Seite 25: Parameter Netzkreis

    6.1.3.3 PARAMETER NK 0-2 NETZKREIS PRO-02 Betrieb NK..............Auswahl: Kein / Pumpe / Mischer Mischerlaufzeit .............. Auswahl: 10 – 300 Sekunden Vorlauftemperatur min ........... Auswahl: 20°C – 90°C Vorlauftemperatur max ..........Auswahl: 20°C – 90°C Kesselüberhöhung............Auswahl: 0°C – 20°C Netzkreispumpe Freigabe Temperatur ......
  • Seite 26: Estrichheizen

    6.1.3.4 PARAMETER HK 0-8 HEIZKREIS / ESTRICHHEIZEN BS-03 Betrieb HK..............Auswahl: Kein / Pumpe / Mischer Raumgerät HK............... Auswahl: Kein / RFF / RS-Voll / RS-HK / RS-HKR Mischerlaufzeit .............. Auswahl: 10 – 300 Sekunden Vorlauftemperatur min ........... Auswahl: 10°C – 90°C Vorlauftemperatur max ..........
  • Seite 27: Parameter Hp0

    6.1.3.6 PARAMETER HP0 PUFFERPUMPE PRO-01 Betrieb HP0..............Auswahl: Pufferpumpe Freigabe HP0 ........... Auswahl: 65°C – 80°C (Pumpenfreigabe) Puffer oben Ladung EIN ....Auswahl: 0°C – 20°C (Unterschreitung Kesselanf.) Puffer oben Ladung AUS....Auswahl: 0°C – 20°C (Überhöhung Kesselanf.) Puffer unten Ladung AUS....Auswahl: 0°C –...
  • Seite 28: Anlageneinstellungen

    6.1.3.9 ANLAGENEINSTELLUNGEN PRO-Flex-02 Anlage................Auswahl: Type ................Auswahl: 175 / 250 kW Austragung..............Auswahl: Flex Kesselnummer .............. Auswahl: Eingabe laut Typenschild Ascheaustragung ......Auswahl: SAUG (Auto-Asche-Saugsystem) Kesselkaskade .............. Auswahl: Nein / A / B / C / D FW vorhanden............... Auswahl: Ja / Nein FW kalibrieren ...............
  • Seite 29 INFO Terminal ..... Datenabfrage über VISU; DAQ ....Datenabfrage über Onlineschreiber (nur werksseitig einsetzbar); GSM-Modul ..Info und Steuerung über GSM-Modul; alle Heizkreispumpen EIN, bis die Temperatur am Kessel oder Pufferspeicher 90°C unterschreitet; Pumpe HP0 EIN bis die Kesseltemperatur 70°C unterschreitet; unterschreitet die Außentemperatur den Parameter HKP Frost TA den eingestellten Wert, schalten alle Heizkreispumpen ein;...
  • Seite 30: Kundeneinstellungen

    KUNDENEINSTELLUNGEN 7.1 NETZKREISE EINSCHALTEN / AUSSCHALTEN PRO-01 HAUSEBENE drücken ▼ PROGRAMM drücken ▼ AUS ......Heizung und Warmwasser abgeschaltet Programm NORMAL ....Heizung und Warmwasser eingeschaltet Programm WARMWASSER..nur Warmwasser eingeschaltet Programm weitere INFO’s zur Programmwahl ..........siehe Kapitel 6.1.1 zurück zur HAUSEBENE......
  • Seite 31: Netzkreise

    7.2 NETZKREISE HEIZZEITEN PROGRAMMIEREN PRO-01 Für jeden Netzkreis können pro Tag bis zu drei „EIN / AUS“ Schaltzeiten programmiert werden. Mittels Blockprogrammierung können alle Tage einer Woche gleichzeitig programmiert werden. 1) HAUSEBENE drücken ▼ 2) KUNDENEBENE drücken ▼ 3) z.B. NETZKREIS 1 drücken ▼...
  • Seite 32: Netzkreise

    7.3 NETZKREISE HEIZKURVE ANPASSEN PRO-01 Durch Ändern der Heizkurve, kann die Vorlauftemperatur angepasst werden. Durch eine höhere Heizkurve wird eine höhere Vorlauftemperatur erreicht. 1) HAUSEBENE drücken ▼ 2) KUNDENEBENE drücken ▼ 3) z.B. NETZKREIS 1 drücken ▼ 4) HEIZKURVE drücken ▼...
  • Seite 33: Warmwassertemperatur

    7.4 WARMWASSERTEMPERATUR ANPASSEN PRO-01 Durch Ändern der Solltemperatur kann die Warmwassertemperatur angepasst werden. 1) HAUSEBENE drücken ▼ 2) KUNDENEBENE drücken ▼ 3) z.B. WARMWASSER 0 drücken ▼ 4) SOLLTEMPERATUR drücken ▼  „ÄNDERN" mit oder  „SPEICHERN“ mit jeweils um eine EBENE zurück zurück zur INFOEBENE ......
  • Seite 34: Heizkreise

    7.5 HEIZKREISE EINSCHALTEN / AUSSCHALTEN PRO-01 HAUSEBENE drücken ▼ PROGRAMM drücken ▼ AUS ......Heizung und Warmwasser abgeschaltet Programm NORMAL ....Heizung und Warmwasser eingeschaltet Programm WARMWASSER..nur Warmwasser eingeschaltet Programm weitere INFO’s zur Programmwahl ..........siehe Kapitel 6.1.1 zurück zur HAUSEBENE......siehe Kapitel 6.1 zurück zur INFOEBENE ......
  • Seite 35: Heizkreise

    7.6 HEIZKREISE HEIZZEITEN PROGRAMMIEREN PRO-01 Für jeden Heizkreis können pro Tag bis zu drei „EIN / AUS“ Schaltzeiten programmiert werden. Mittels Blockprogrammierung können alle Tage einer Woche gleichzeitig programmiert werden. 1) HAUSEBENE drücken ▼ 2) KUNDENEBENE drücken ▼ 3) z.B. HEIZKREIS 1 drücken ▼...
  • Seite 36: Heizkreise

    7.7 HEIZKREISE RAUMTEMPERATUR ANPASSEN PRO-01 Durch Ändern der Heizkurve, kann die Raumtemperatur angepasst werden. Durch eine höhere Heizkurve wird eine höhere Raumtemperatur erreicht. Die Heizkurve nur tageweise und maximal im Zehntelbereich verändern. 1) HAUSEBENE drücken ▼ 2) KUNDENEBENE drücken ▼ 3) z.B.
  • Seite 37: Warmwassertemperatur

    7.8 WARMWASSERTEMPERATUR ANPASSEN PRO-01 Durch Ändern der Solltemperatur kann die Warmwassertemperatur angepasst werden. 1) HAUSEBENE drücken ▼ 2) KUNDENEBENE drücken ▼ 3) z.B. WARMWASSER 0 drücken ▼ 4) SOLLTEMPERATUR drücken ▼  „ÄNDERN" mit oder  „SPEICHERN“ mit jeweils um eine EBENE zurück zurück zur INFOEBENE ......
  • Seite 38: Raumgerät Bedienen

    7.9 RAUMGERÄT BEDIENEN BS-01 Montageort Das Raumgerät in einer Höhe von ca. 1,5 m an einer Innen- wand montieren. Der zweckmäßigste Raum ist dort, in dem sich die Bewohner am häufigsten aufhalten. In diesem Raum dürfen die Heizkörper nicht mit Thermostatventilen aus- gerüstet sein (Ventile ganz öffnen).
  • Seite 39: Betrieb Der Heizanlage

    BETRIEB DER HEIZANLAGE BS-01 Erstinbetriebnahme Die Erstinbetriebnahme und Grundeinstellung der Anlage darf ausschließlich durch GUNTAMATIC-Fachpersonal oder auto- risierte Partner erfolgen. Täglicher Betrieb Reinigen Sie die Heizanlage genau nach den Vorgaben im Kapitel „Reinigung/Pflege“. Der Reinigungsaufwand ist stark abhängig von der Qualität des Brennstoffes und erfordert möglicherweise höheren Reinigungsaufwand bei Verwendung...
  • Seite 40: Kontrollen An Der Heizanlage

    8.1 KONTROLLEN AN DER HEIZANLAGE BC-01 Anlagendruck kontrollieren Der Betriebsdruck liegt normalerweise zwischen 1 und 2,5 bar. Zu niedriger Anlagendruck kann zu Fehlfunktionen führen. Das vollständige Entleeren bzw. Füllen der Anlage, sowie das Nachfüllen einer mit aufbereitetem Wasser gefüllten Anlage, ist Sache des Fachmanns! Heizungswasser nachfüllen: ...
  • Seite 41: Brennstoff Pellets

    BRENNSTOFF PELLETS BC-01 Um einen problemlosen Heizbetrieb der Feuerung zu erreichen, muss die Qualität des Brennstoffes stimmen. Nur mit hochwertigen Pellets lässt sich ein zuverlässiger und störungsfreier Betrieb der Anlage gewährleisten. Der Preis sollte immer hinter den Qualitätsanforderungen bewertet werden und es ist daher dringend anzuraten, nur qualitäts- gesicherte Produkte zu verwenden.
  • Seite 42: Brennstofflager Befüllen

    8.3 BRENNSTOFFLAGER BEFÜLLEN PRO-Flex-01 Das Brennstofflager darf keinesfalls während des Heizbetriebes befüllt werden! Mindestens 1 Stunde vor dem Füllen, muss die Anlage auf Programm „AUS“ gestellt werden! Die Austragschnecke zumindest alle 3 Jahre restlos entleeren! Größere Staubmengen mit einem Staubsauger absaugen! Erstbefüllung / Nachbefüllung Bei der Erstbefüllung und nach jeder vollständigen Entleerung des Brennstofflagers darf das Lager nicht sofort vollständig...
  • Seite 43: Verbrennungsluft

    8.4 VERBRENNUNGSLUFT PRO-01 Bei PRO-Heizanlagen sind keine Einstellungen an der Verbrennungsluftzufuhr vorzunehmen. Die folgenden Grafiken dienen lediglich der Erklärung über deren Lage. Primärluft Die Primärluftzufuhr (A) ist an der Kesselforderseite vor- eingestellt und darf nicht verändert werden. Sekundärluft Die Sekundärluftzufuhr wird über einen Servomotor (B) an der Kesselrückseite elektronisch geregelt.
  • Seite 44: Asche Entleeren

    8.5 ASCHE ENTLEEREN PRO-01 Restglut kann zu Bränden führen! Lagern Sie Asche aus dem Kessel nur an nicht brennbaren Orten! Berühren von heißen Teilen kann zu Hautverbrennungen führen! Den Kessel vor dem Asche entleeren mindestens eine 1/2 Stunde abkühlen lassen! Bei ca.
  • Seite 45: Reinigung / Pflege

    REINIGUNG / PFLEGE PH-01 Achtung Verletzungsgefahr! Aus Sicherheitsgründen dürfen Wartungs- und Reinigungsarbeiten nur bei abgekühlter und vom Stromnetz getrennter Heizanlage durchgeführt werden! Achtung Lebensgefahr! Aus Sicherheitsgründen dürfen Wartungs- und Reinigungsarbeiten im Brennstofflager nur unter Aufsicht einer zweiten Person, welche sich außerhalb des Lagers befindet, durchgeführt werden! Kessel Durch das ausgeklügelte Reinigungssystem wird die laufende...
  • Seite 46: Zwischenreinigung

    9.1 ZWISCHENREINIGUNG PRO-01 Achtung Verletzungsgefahr! Aus Sicherheitsgründen dürfen Wartungs- und Reinigungsarbeiten nur bei abgekühlter und vom Netz getrennter Heizanlage durchgeführt werden! INFO Die Zwischenreinigung muss je nach Belastung der Heiz- anlage und Qualität des verfeuerten Brennstoffes im Zeitraum von ca. 1 Woche bis 3 Monaten in folgenden Schritten durchgeführt werden.
  • Seite 47: Generalreinigung

    9.2 GENERALREINIGUNG PRO-01 Achtung Verletzungsgefahr! Aus Sicherheitsgründen dürfen Wartungs- und Reinigungsarbeiten nur bei abgekühlter und vom Netz getrennter Heizanlage durchgeführt werden! INFO Je nach Auslastung der Anlage muss die Generalreinigung halbjährlich, mindestens jedoch jährlich durchgeführt werden. Führen Sie folgende Schritte der Reihe nach aus: 1) Die Punkte 1-9 des Kapitels „Zwischenreinigung“...
  • Seite 48: Störmeldungen

    10 STÖRMELDUNGEN PRO-Flex-02 Kategorie Auslöser Meldung Quit. Ursachen Türkontaktschalter defekt, Brennkammertür oder Anschluss nicht OK, Tür Eingang TKS1 länger als „t Störung automatisch Verkleidungstür offen oder Verkleidungstüren sich“ offen (Türkontaktschalter) geöffnet CO2-Kontrolle: in "Regelung", nach kein Brennstoff, falsche Zeit Parameter Verbrennungsstörung über Button Störung...
  • Seite 49 Kategorie Auslöser Meldung Quit. Ursachen Deckel Aschebox offen Aschebox oder Grob- Störung TKS Box auf „AUS“ Aschebox offen automatisch teilebehälter offen TKS defekt Saugzugmotor erreicht nicht die Drehzahlüberwachung über Button Saugzugmotor blockiert oder Störung vorgegebene Motordrehzahl Saugzug Quit. defekt Rostascheklappe offen oder Temperatur in der WT-Reinigung zu Übertemperatur über Button...
  • Seite 50: Störungsbeseitigung

    11 STÖRUNGSBESEITIGUNG PRO-01 Störung Ursache Beseitigung   Stromversorgung unterbrochen Stromversorgung, Netzstecker und Hauptschalter überprüfen Kessel keine Funktion   Sicherung defekt Sicherungen im Haus und am Kessel überprüfen   Serviceöffnung am Kessel undicht Undichtheiten beheben   Rauchrohr ist undicht mit Kaminbauer abklären Rauchaustritt im Heizraum ...
  • Seite 51: Wechsel Auf Notturbine

    11.1 WECHSEL AUF NOTTURBINE STANDARD SAUGSYSTEM PRO-Flex-02 Achtung Verletzungsgefahr! Aus Sicherheitsgründen dürfen Wartungs- und Reinigungsarbeiten nur bei abgekühlter und vom Netz getrennter Heizanlage durchgeführt werden! INFO Bei starker Abnützung der Pelletsaugturbinen Schleifkohlen sind diese zu tauschen. Wird dieser Wechsel verabsäumt oder funktioniert die Saugturbine nicht mehr, muss wie folgend beschrieben auf die „Not-Saugturbine“...
  • Seite 52: Wechsel Auf Notturbine

    11.2 WECHSEL AUF NOTTURBINE SCHWERLAST SAUGSYSTEM PRO-Flex-01 Achtung Verletzungsgefahr! Aus Sicherheitsgründen dürfen Wartungs- und Reinigungsarbeiten nur bei abgekühlter und vom Netz getrennter Heizanlage durchgeführt werden! INFO Bei starker Abnützung oder Ausfall der Schwerlast Saug- turbine, muss wie folgend beschrieben auf die „Not Saug- turbine“...
  • Seite 53: Verstopfung Im Austragsystem Beseitigen

    11.3 VERSTOPFUNG IM AUSTRAGSYSTEM BESEITIGEN PRO-Flex-02 Achtung Verletzungsgefahr! Aus Sicherheitsgründen dürfen Wartungs- und Reinigungsarbeiten nur bei abgekühlter und vom Netz getrennter Heizanlage durchgeführt werden! INFO Durch den Ausfall einer Saugturbine bzw. durch einen Defekt im Saugsystem können die Austragschnecke und die Saug- schläuche verstopfen.
  • Seite 54: Sicherungswechsel

    12 SICHERUNGSWECHSEL BS-01 Nur autorisierte Fachleute dürfen Reparaturarbeiten durchführen! Berühren von Bauteilen die unter Spannung stehen ist lebensgefährlich! Auch bei Netzschalter „AUS“ stehen einige Komponenten der Anlage unter Spannung. Bei Reparaturarbeiten ist daher unbedingt durch den „Netzstecker“ oder einen Sicherungsautomaten die Stromzufuhr zur Heizanlage zu unterbrechen! 1) Die Anlage auf Programm „AUS“...
  • Seite 55: Anlagenkontrollbuch

    13 ANLAGENKONTROLLBUCH BS-01 Anlagenbetreiber: ........................................................Anlagenerrichter: ........................................................Feuerungsanlage: ..................... Fabrikat: ..................... Type: ..................... Baujahr: ..................... Heizleistung: ..................... Folgende Kontrollen an der Feuerungsanlage sind durch den Anlagenbetreiber regelmäßig während der Betriebszeit durchzuführen: ● wöchentlich Einmal wöchentlich ist die gesamte Feuerungsanlage, einschließlich der Brennstofflagerung, einer Sichtkontrolle zu unterziehen.
  • Seite 56 Jahr: Anlagenbetreiber: Betreuer: ......................................Monatliche Jän. Feb. Mär. Apr. Jun. Jul. Aug. Sep. Okt. Nov. Dez. Bemerkung Kontrolle Steuerung Warneinrichtungen Feuerlöscher Brandschutzabschlüsse Aschelagerung Feuerungsraum Rauchgaswege Rauchfang Reinigung Lagerung im Heizraum Gebläse Unterschrift / Kurzzeichen Jahr: Anlagenbetreiber: Betreuer: ....................
  • Seite 57 Jahr: Anlagenbetreiber: Betreuer: ......................................Monatliche Jän. Feb. Mär. Apr. Jun. Jul. Aug. Sep. Okt. Nov. Dez. Bemerkung Kontrolle Steuerung Warneinrichtungen Feuerlöscher Brandschutzabschlüsse Aschelagerung Feuerungsraum Rauchgaswege Rauchfang Reinigung Lagerung im Heizraum Gebläse Unterschrift / Kurzzeichen Jahr: Anlagenbetreiber: Betreuer: ....................
  • Seite 58 Jahr: Anlagenbetreiber: Betreuer: ......................................Monatliche Jän. Feb. Mär. Apr. Jun. Jul. Aug. Sep. Okt. Nov. Dez. Bemerkung Kontrolle Steuerung Warneinrichtungen Feuerlöscher Brandschutzabschlüsse Aschelagerung Feuerungsraum Rauchgaswege Rauchfang Reinigung Lagerung im Heizraum Gebläse Unterschrift / Kurzzeichen Jahr: Anlagenbetreiber: Betreuer: ....................
  • Seite 59: Parameter Änderungen

    16 ENTSORGEN BSM-01 Entsorgungsvorschriften beachten! Beachten Sie die vor Ort gültigen Vorschriften für das Entsorgen der anfallenden Abfälle und Maschinenteile. Setzen Sie sich mit Ihrem Installateur oder dem GUNTAMATIC Kundendienst in Verbindung. Die Demontage erfolgt sinngemäß in umgekehrter Reihenfolge der Montage.
  • Seite 60 GUNTAMATIC Heiztechnik GmbH A-4722 Peuerbach / Bruck 7 Tel: 0043-(0) 7276 / 2441-0 Fax: 0043 (0) 7276 / 3031 Email: office@guntamatic.com www.guntamatic.com Druckfehler und Technische Änderungen vorbehalten...
