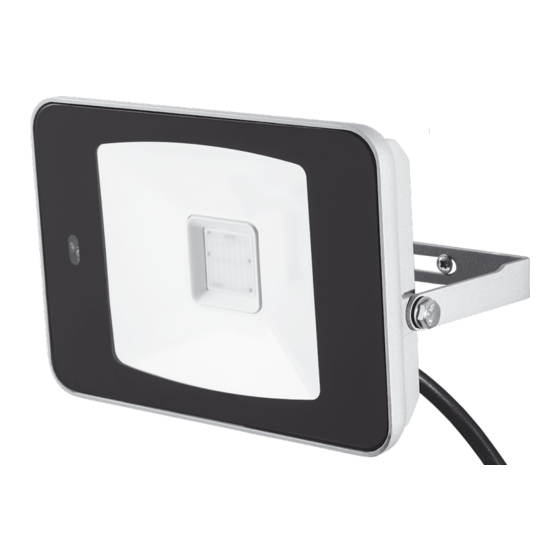

LED-STRAHLER 20 W / 20 W LED
SPOTLIGHT / PROJECTEUR À LED 20 W
LED-STRAHLER 20 W
Montage-, Bedienungs- und Sicherheitshinweise
PROJECTEUR À LED 20 W
Instructions de montage, d'utilisation et
consignes de sécurité
LED REFLEKTOR 20 W
Pokyny k montáži, obsluze a bezpečnostní pokyny
REFLETOR LED 20 W
Indicações de montagem, utilização e segurança
IAN 286860
20 W LED SPOTLIGHT
Assembly, operating and safety instructions
LED-SPOT 20 W
Montage-, bedienings- en veiligheidsinstructies
FOCO LED 20 W
Instrucciones de montaje, de uso y de seguridad

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LIVARNOLUX HG02408

Inhaltszusammenfassung für LIVARNOLUX HG02408

  • Seite 1 LED-STRAHLER 20 W / 20 W LED SPOTLIGHT / PROJECTEUR À LED 20 W LED-STRAHLER 20 W 20 W LED SPOTLIGHT Montage-, Bedienungs- und Sicherheitshinweise Assembly, operating and safety instructions PROJECTEUR À LED 20 W LED-SPOT 20 W Instructions de montage, d‘utilisation et Montage-, bedienings- en veiligheidsinstructies consignes de sécurité...
  • Seite 2 DE / AT / CH Montage-, Bedienungs- und Sicherheitshinweise Seite GB / IE Assembly, operating and safety instructions Page FR / BE Instructions de montage, d‘utilisation et consignes de sécurité Page NL / BE Montage-, bedienings- en veiligheidsinstructies Pagina 53 Pokyny k montáži, obsluze a bezpečnostní...

  • Seite 5: Inhaltsverzeichnis

    Legende der verwendeten Piktogramme ..Seite Einleitung ...................Seite Bestimmungsgemäße Verwendung ..........Seite Teilebeschreibung .................Seite Technische Daten ................Seite Lieferumfang ..................Seite Allgemeine Sicherheitshinweise ......Seite Sicherheitshinweise für Batterien / Akkus ........Seite 10 Vor der Montage ..............Seite 12 Montage ..................Seite 12 Inbetriebnahme ..............Seite 14 Mode-Tasten ..................Seite 15 Sensitivity-Tasten ................Seite 16 Time-Tasten ..................Seite 17 Batterie wechseln...

  • Seite 6: Legende Der Verwendeten Piktogramme

    Legende der verwendeten Piktogramme Taste für fortlaufendes Gleichstrom Licht: Das Licht ist dau- erhaft eingeschaltet. Tag-Taste: Das Licht signalisiert Bewegungen Wechselstrom sowohl bei Tageslicht als auch im Dunkeln. Staubdicht / Schutz Fotozelle-Taste: Das gegen Wasserstrahl Licht leuchtet bei (IP65) Dunkelheit dauerhaft. Erfassungswinkel des Nacht-Taste: Das Licht Bewegungsmelders:...

  • Seite 7: Bestimmungsgemäße Verwendung

    Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäße Verwendung Dieses Produkt ist zur Ausleuchtung von Innen- und Außenbereichen vorge- sehen.

  • Seite 8: Technische Daten

    Technische Daten Betriebsspannung: 230 V∼ 50 Hz Leistungsaufnahme: 20 W Leuchtmittel (COB LED): 20 W (nicht austauschbar) Bewegungssensor: Reichweite: max. 8 m (einstellbar), Erfassungswinkel: ca. 160 ° horizontal Schutzklasse: Schutzgrad: IP65 (staubdicht / Schutz gegen Wasserstrahl) Gewicht: ca. 640 g Gesamtabmessungen: 18 x 12,5 x 9,2 cm Projektionsfläche:...

  • Seite 9: Allgemeine Sicherheitshinweise

    1 Fernbedienung 1 Bedienungs anleitung 1 Lithium-Batterie, Typ CR2025 (bereits eingelegt) Allgemeine Sicherheitshinweise MACHEN SIE SICH VOR DER ERSTEN BENUTZUNG DES PRODUKTS MIT ALLEN BEDIEN- UND SICHERHEITSHINWEISEN VERTRAUT! HÄNDIGEN SIE ALLE UNTERLAGEN BEI WEITERGABE DES PRODUKTS AN DRITTE EBENFALLS MIT AUS! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial.

  • Seite 10: Lebensgefahr Durch Elektrischen Schlag

    Montieren Sie das Produkt außerhalb der Armreichweite. Die Lüsterklemme ist nicht im Lieferumfang enthalten. Eine Beratung durch eine qualifizierte Person kann während der Montage erforderlich sein. Lebensgefahr durch elektrischen Schlag Überprüfen Sie vor jedem Netzanschluss das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgend- welche Beschädigungen feststellen.

  • Seite 11: Risiko Der Beschädigung Des Produkts

    EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals wieder auf. Schließen Sie Batterien / Akkus nicht kurz und / oder öffnen Sie diese nicht. Überhit- zung, Brandgefahr oder Platzen können die Folge sein. Werfen Sie Batterien / Akkus niemals in Feuer oder Wasser. Setzen Sie Batterien / Akkus keiner mechanischen Belastung aus.

  • Seite 12: Vor Der Montage

    Vor der Montage Hinweis: Entfernen Sie sämtliches Verpackungsmaterial vom Produkt. Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elekt- riker oder eine für Elektroinstallationen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften des Produkts und Anschluss- bestimmungen haben. Stellen Sie vor der Installation sicher, dass an der Leitung, an der das Produkt angeschlossen werden soll, keine Spannung vorliegt.
  • Seite 13 Montieren Sie das Produkt nur in eine Richtung. Das „UP“-Label auf dem Produkt bzw. der Pfeil sollte nach oben zeigen (siehe Abb. D). Stellen Sie sicher, dass der LED-Spot den gewünschten Bereich ausleuchtet. Sie können das Produkt zur Einstellung des Winkels senkrecht bewegen.

  • Seite 14: Inbetriebnahme

    Der verwendete Anschluss sollte zumindest mit folgenden Angaben übereinstimmen: Anschlusstyp: mit Schrauben Anzahl der Kontakte: 3 Betriebsspannung: > 230 V ~ Nennstrom: >1 A Der Anschluss muss den Anforderungen der DIN EN 60998-2-1 oder DIN EN 60995-2-2 entsprechen. Die Art der Verbindung muss die lokalen und nationalen Anforderungen erfüllen.

  • Seite 15: Mode-Tasten

    Mode-Tasten Sie können die Mode-Tasten verwenden, um - das Produkt einzuschalten, - den Lichttyp auszuwählen, - einzustellen, bei welcher Lichtintensität das Produkt aktiviert wird, - das Produkt auszuschalten. Halten Sie die Fernbedienung vor das Produkt und drücken Sie eine der Mode-Tasten mit der gewünschten Funktion.

  • Seite 16: Sensitivity-Tasten

    Um das Produkt auszuschalten, drücken Sie kurz die OFF-Taste Das Produkt leuchtet kurz auf und schaltet sich dann aus. Sensitivity-Tasten Verwenden Sie die Sensitivity-Tasten , um die Empfindlichkeit des Bewegungssensors einzustellen. Der Erfassungswinkel erweitert oder verringert sich automatisch mit der gewählten Empfindlichkeit. Drücken Sie die Nacht-Taste oder die Tag-Taste , um den...

  • Seite 17: Time-Tasten

    Time-Tasten Verwenden Sie die Time-Tasten , um die Dauer einzustellen, die das Produkt nach dem Auslösen des Bewegungssensors leuchtet. Drücken Sie die Nacht-Taste oder die Tag-Taste , um den Bewegungssensor zu aktivieren. Drücken Sie eine der Time-Tasten mit der gewünschten Leuchtdauer. Time-Tasten Leuchtdauer 5S, 10S, 30S, 60S...

  • Seite 18: Reinigung Und Pflege

    Setzen Sie eine neue Batterie, 3 V CR2025, in das Batterieein- schubfach ein. Achten Sie dabei auf die richtige Polarität, die auf der Rückseite der Fernbedienung angezeigt wird. Schieben Sie das Batterieeinschubfach wieder in das Batteriefach Reinigung und Pflege VORSICHT! Das Produkt wird heiß, wenn es eingeschaltet wird. Lassen Sie das Produkt vollständig abkühlen, bevor Sie es reinigen.
  • Seite 19 Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkür- zungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe. Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

  • Seite 20: Garantie

    Garantie Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden darge- stellte Garantie nicht eingeschränkt. Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum.
  • Seite 116 5 26...
