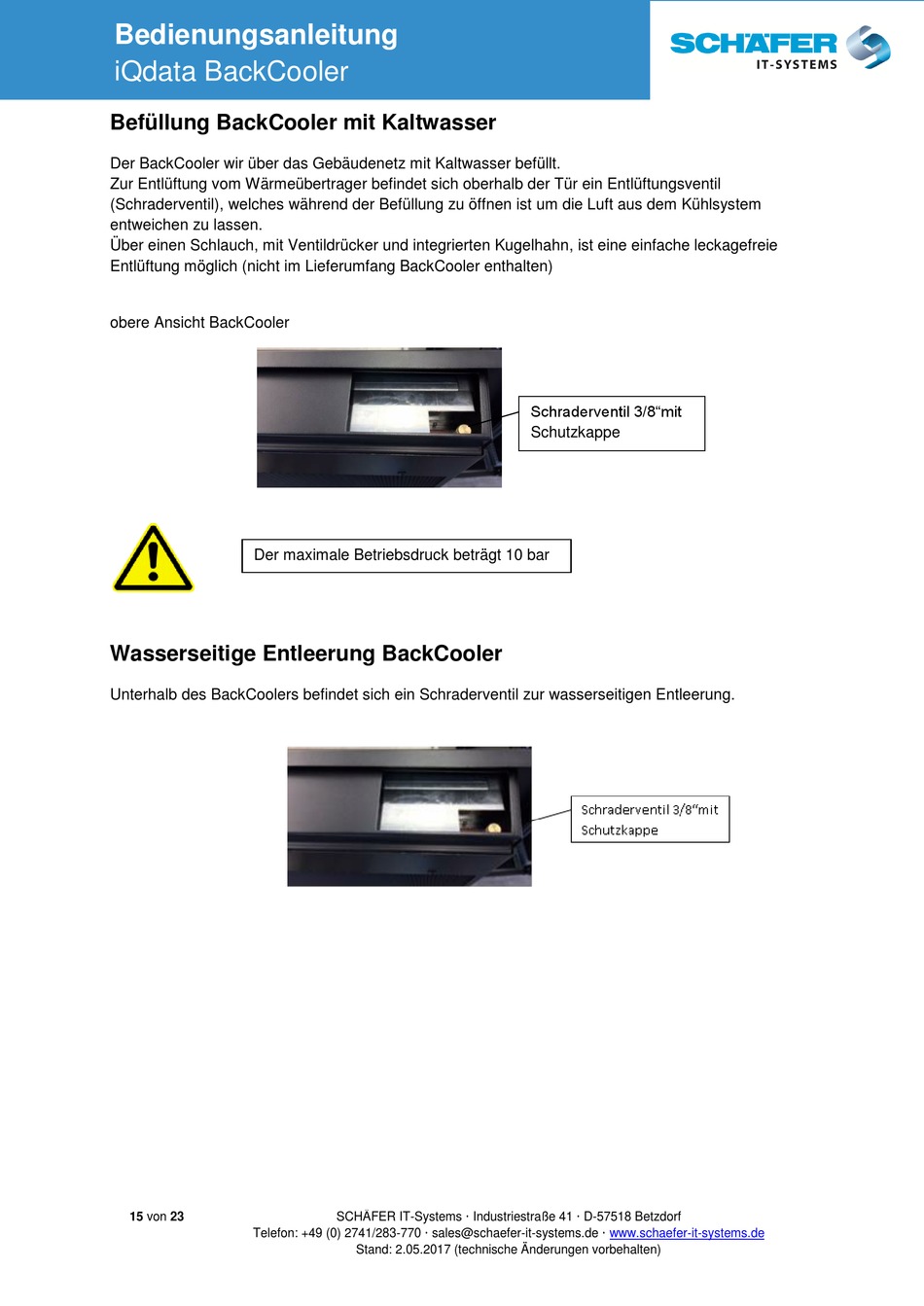

Bedienungsanleitung
iQdata BackCooler
Befüllung BackCooler mit Kaltwasser
Der BackCooler wir über das Gebäudenetz mit Kaltwasser befüllt.
Zur Entlüftung vom Wärmeübertrager befindet sich oberhalb der Tür ein Entlüftungsventil
(Schraderventil), welches während der Befüllung zu öffnen ist um die Luft aus dem Kühlsystem
entweichen zu lassen.
Über einen Schlauch, mit Ventildrücker und integrierten Kugelhahn, ist eine einfache leckagefreie
Entlüftung möglich (nicht im Lieferumfang BackCooler enthalten)
obere Ansicht BackCooler
Der maximale Betriebsdruck beträgt 10 bar
Wasserseitige Entleerung BackCooler
Unterhalb des BackCoolers befindet sich ein Schraderventil zur wasserseitigen Entleerung.
15 von 23
Telefon: +49 (0) 2741/283-770 sales@schaefer-it-systems.de
SCHÄFER IT-Systems Industriestraße 41 D-57518 Betzdorf
Stand: 2.05.2017 (technische Änderungen vorbehalten)
Schraderventil 3/8"mit
Schutzkappe
www.schaefer-it-systems.de
