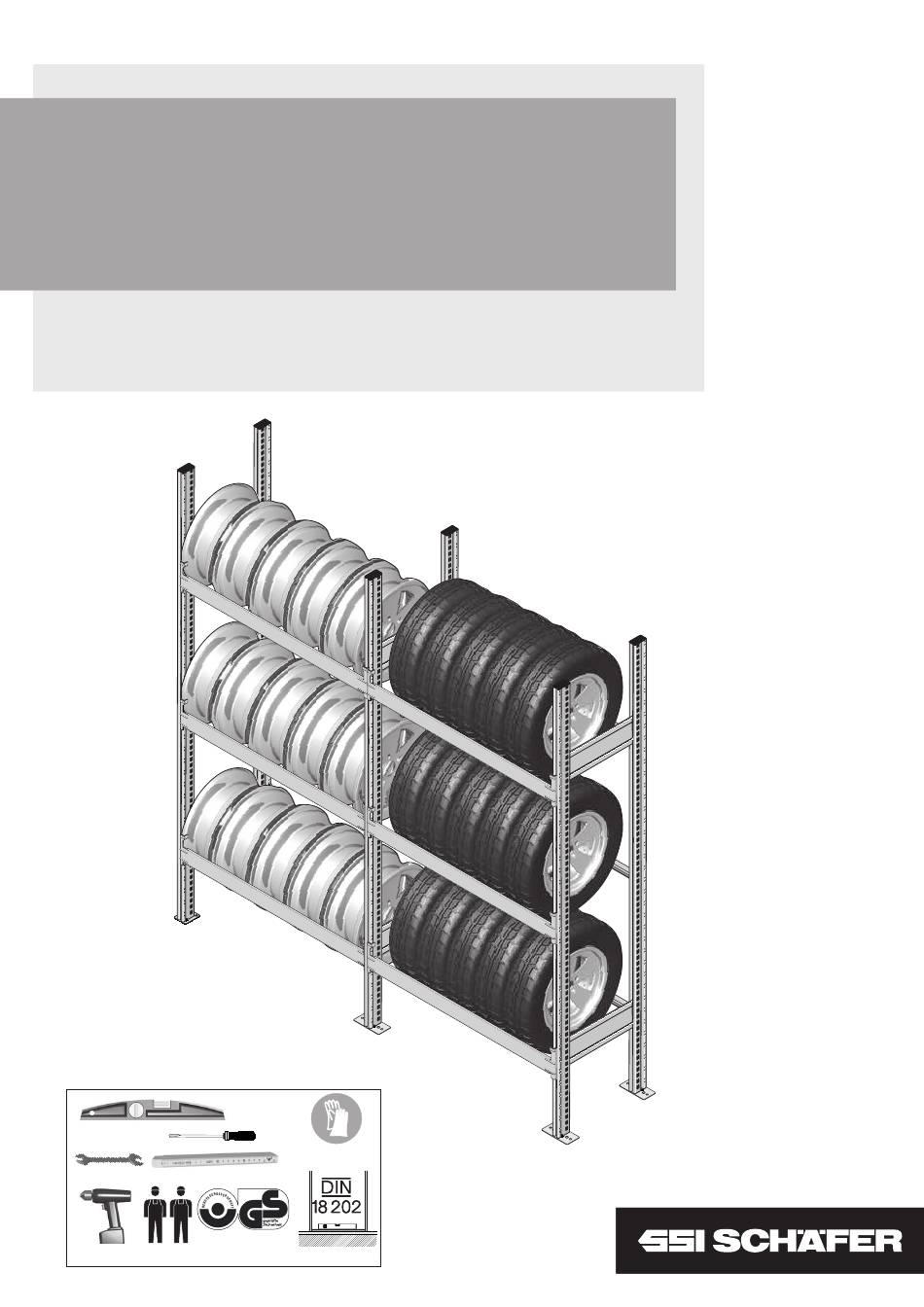

- Seite 1 MONTAGE- UND BEDIENUNGSANLEITUNG ASSEMBLY AND OPERATING MANUAL INSTRUCTIONS DE MONTAGE ET D΄UTILISATION Räderlagerregal R3000 Wheel Storage Shelf R3000 Rayonnage de stockage des roues R3000...
-
Seite 2: Inhaltsverzeichnis
Ancrage au sol ........10 Accessoires ..........11 2.0 Stückliste / Parts list / Liste des pièces Räderregal RFR3000 Grundfeld /Starter bay wheel shelf R3000 / Anbaufeld / Add-on bay / Travée complémentaire Rayonnage pour le stockage des roues R3000... -
