Bedienungsanleitung
iQdata BackCooler

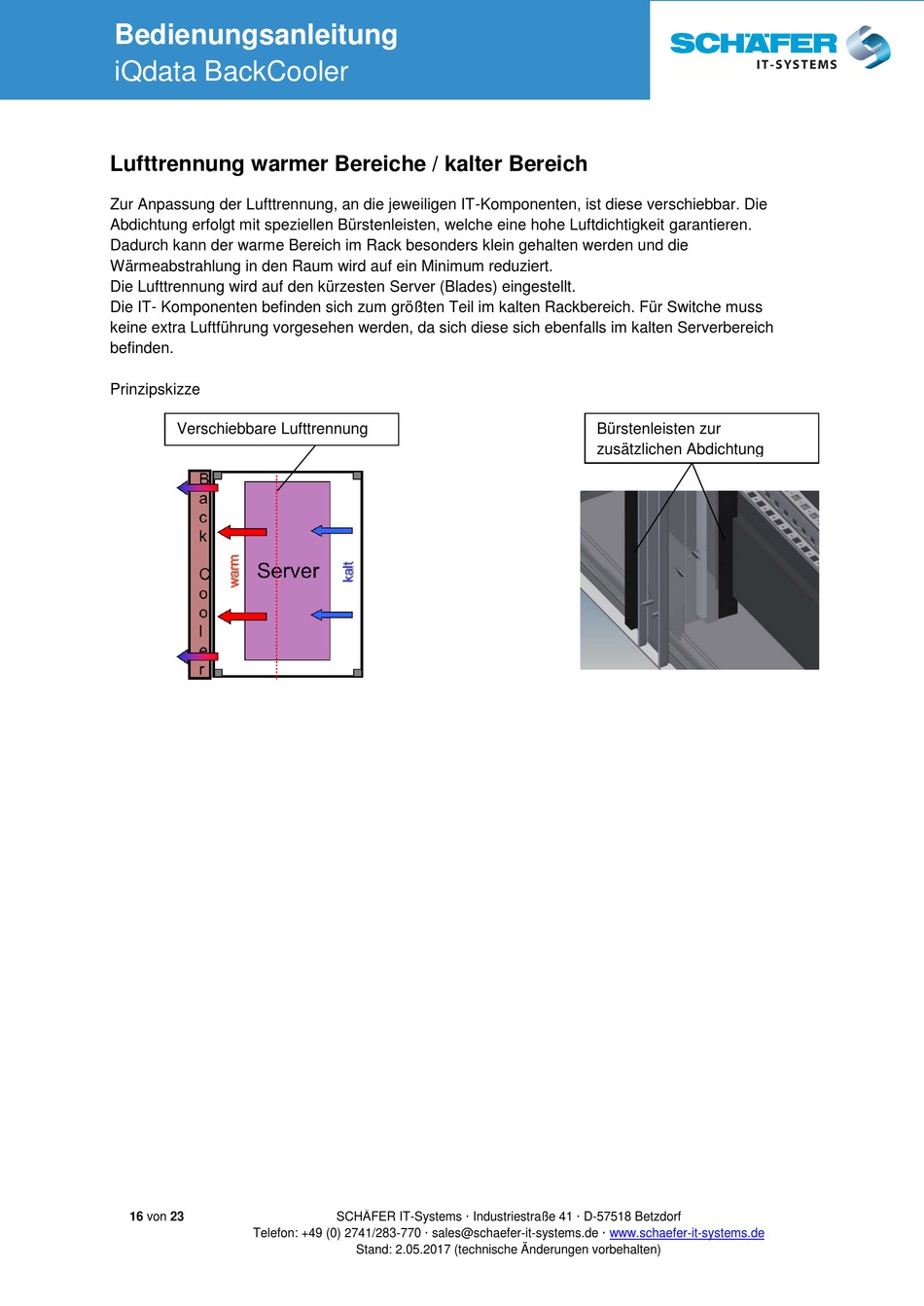

Lufttrennung warmer Bereiche / kalter Bereich
Zur Anpassung der Lufttrennung, an die jeweiligen IT-Komponenten, ist diese verschiebbar. Die
Abdichtung erfolgt mit speziellen Bürstenleisten, welche eine hohe Luftdichtigkeit garantieren.
Dadurch kann der warme Bereich im Rack besonders klein gehalten werden und die
Wärmeabstrahlung in den Raum wird auf ein Minimum reduziert.
Die Lufttrennung wird auf den kürzesten Server (Blades) eingestellt.
Die IT- Komponenten befinden sich zum größten Teil im kalten Rackbereich. Für Switche muss
keine extra Luftführung vorgesehen werden, da sich diese sich ebenfalls im kalten Serverbereich
befinden.
Prinzipskizze
Verschiebbare Lufttrennung
16 von 23
Telefon: +49 (0) 2741/283-770 sales@schaefer-it-systems.de
SCHÄFER IT-Systems Industriestraße 41 D-57518 Betzdorf
Stand: 2.05.2017 (technische Änderungen vorbehalten)
Bürstenleisten zur
zusätzlichen Abdichtung
