- Seite 1 SLX Series INSTRUCTION MANUAL Model SLX-1 SLX-2 SLX-3 SLX-4 SLX-5 Ver. 2.0 2019...
- Seite 24 OPTIKA S.r.l. ® Via Rigla, 30 - 24010 Ponteranica (BG) - ITALY Tel.: +39 035.571.392 info@optikamicroscopes.com - www.optikamicroscopes.com OPTIKA Spain spain@optikamicroscopes.com OPTIKA USA usa@optikamicroscopes.com OPTIKA China china@optikamicroscopes.com OPTIKA India india@optikamicroscopes.com OPTIKA Central America camerica@optikamicroscopes.com...
- Seite 25 Serie SLX MANUALE DI ISTRUZIONI Modello SLX-1 SLX-2 SLX-3 SLX-4 SLX-5 Ver. 2.0 2019...
- Seite 48 OPTIKA S.r.l. ® Via Rigla, 30 - 24010 Ponteranica (BG) - ITALY Tel.: +39 035.571.392 info@optikamicroscopes.com - www.optikamicroscopes.com OPTIKA Spain spain@optikamicroscopes.com OPTIKA USA usa@optikamicroscopes.com OPTIKA China china@optikamicroscopes.com OPTIKA India india@optikamicroscopes.com OPTIKA Central America camerica@optikamicroscopes.com...
- Seite 49 Serie B-510 MANUAL DE INSTRUCCIONES Modelo SLX-1 SLX-2 SLX-3 SLX-4 SLX-5 Ver. 2.0 2019...
- Seite 72 OPTIKA S.r.l. ® Via Rigla, 30 - 24010 Ponteranica (BG) - ITALY Tel.: +39 035.571.392 info@optikamicroscopes.com - www.optikamicroscopes.com OPTIKA Spain spain@optikamicroscopes.com OPTIKA USA usa@optikamicroscopes.com OPTIKA China china@optikamicroscopes.com OPTIKA India india@optikamicroscopes.com OPTIKA Central America camerica@optikamicroscopes.com...
- Seite 73 Série SLX MANUEL D’UTILISATION Modèle SLX-1 SLX-2 SLX-3 SLX-4 SLX-5 Ver. 2.0 2019...
- Seite 96 OPTIKA S.r.l. ® Via Rigla, 30 - 24010 Ponteranica (BG) - ITALY Tel.: +39 035.571.392 info@optikamicroscopes.com - www.optikamicroscopes.com OPTIKA Spain spain@optikamicroscopes.com OPTIKA USA usa@optikamicroscopes.com OPTIKA China china@optikamicroscopes.com OPTIKA India india@optikamicroscopes.com OPTIKA Central America camerica@optikamicroscopes.com...
- Seite 97 Serie SLX BEDIENUNGSANLEITUNG Modell SLX-1 SLX-2 SLX-3 SLX-4 SLX-5 Ver. 2.0 2019...
- Seite 98 Inhalt Hinweis Wartung- und Gefahrzeichen Sicherheitsinformationen Verwendung Beschreibung SLX-1 SLX-2 / SLX-3 SLX-4 / SLX-5 Auspacken Montage SLX-1 SLX-2 SLX-3 SLX-4 / SLX-5 Mikroskopanordnung 7.5.1 SLX-1 / SLX-2 / SLX-3 7.5.2 SLX-4 / SLX-5 Verwendung des mikroskops Einstellen des Augenabstandes Fokussierung Einstellen der Fokusspannung Dioptrienkompensation...
-
Seite 99: Wartung- Und Gefahrzeichen
Hinweis Dieses Mikroskop ist ein wissenschaftliches Präzisionsgerät, es wurde entwickelt für eine jahrelange Verwendung bei einer minimalen Wartung. Dieses Gerät wurde nach den höchsten optischen und mechanischen Standards und zum täglichen Gebrauch hergestellt. Diese Bedienungsanleitung enthält wichtige Informationen zur korrekten und sicheren Benutzung des Geräts. -
Seite 100: Beschreibung

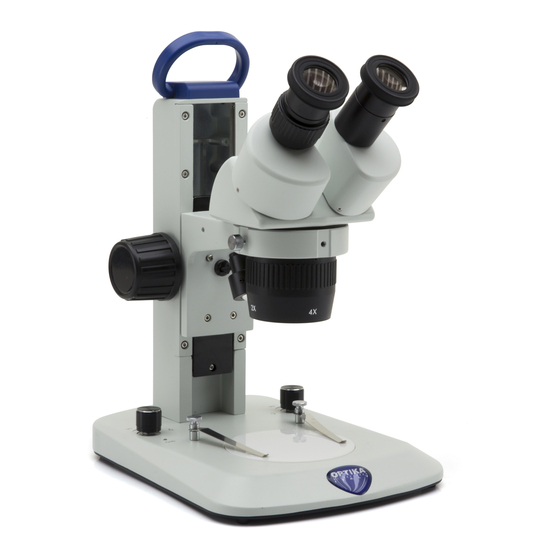

Beschreibung SLX-1 TRAGEBÜGEL OKULARE FOKUSKNOPF KÖRPER- MIKROSKOP VERGRÖSSE- RUNGSVARIATOR MUSTER-CLIPS EIN/AUS-KNOPF UND AUFLICHT-BE- DURCHLICHTREGE- LEUCHTUNG LUNG STAND EIN/AUS-KNOPF UND EINFALLLICHTREGE- LUNG OPALSCHEIBE (DURCHLICHT) Seite 100... -
Seite 101: Slx-2 / Slx
SLX-2 / SLX-3 FOTO/TV AUSGANG TRAGEBÜGEL (NUR SLX-3) OKULARE ZOOM-KNOPF FOKUSKNOPF KÖRPERMIKROSKOP -) SLX-2: BINOKULAR -) SLX-3: TRINOKULAR MUSTER-CLIPS EIN/AUS-KNOPF UND DURCHLICHTREGE- LUNG AUFLICHT-BE- LEUCHTUNG STAND EIN/AUS-KNOPF UND EINFALLLICHTREGE- LUNG OPALSCHEIBE (DURCHLICHT) Seite 101... -
Seite 102: Slx-4 / Slx
SLX-4 / SLX-5 OKULARE FOTO/TV AUSGANG (NUR SLX-5) VERTIKALER ARM- FIXIERKNOPF STÜTZE HORIZONTAL ARM FIXIERKNÖPFE ZOOM-KNOPF KÖRPERMIKROSKOP -) SLX-4: BINOKULAR ABSTURZSICHE- -) SLX-5: TRINOKULAR RUNGSRING FIXIERKNOPF FOKUSKNOPF STAND Seite 102... -
Seite 103: Auspacken
Auspacken Das Mikroskop ist in einer Schachtel aus Styroporschicht enthalten. Entfernen Sie das Klebeband von der Schachtel und öffnen Sie mit Vorsicht den oberen Teil, ohne Objektive und Okulare zu beschädigen. Mit beiden Händen (eine um dem Stativ und eine um der Basis) ziehen Sie das Mikroskop aus der Schachtel heraus und stellen Sie es auf eine stabile Oberfläche. -
Seite 104: Slx
SLX-2 ① ⑤ ④ ② ③ ⑥ ⑦ ① Körpermikroskop ⑤ Staubschutzhaube ② Okulare ⑥ Netzteile ③ Stand ⑦ Inbusschlüssel ④ Musterclips (ein paar) SLX-3 ① ⑤ ④ ② ③ ⑥ ⑦ ① Körpermikroskop ⑤ Staubschutzhaube ② Okulare ⑥ Netzteile ③... -
Seite 105: Slx-4 / Slx
SLX-4 / SLX-5 ① ③ ⑤ ② ⑥ ④ ① Körpermikroskop ④ Fokus ② Okulare ⑤ Staubschutzhaube ③ Kragarmstützen ⑥ Inbusschlüssel Seite 105... -
Seite 106: Mikroskopanordnung
Mikroskopanordnung 7.5.1 SLX-1 / SLX-2 / SLX-3 • Das Mikroskop wird ab Werk mit bereits instal- lierten Batterien ausgeliefert. In einigen Fällen ist es jedoch notwendig, das Mikroskop bei abgeklemmten Batterien zu liefern. 1. Öffnen Sie den Deckel des Batteriefachs. (Fig. 1) Fig. -
Seite 107: Slx-4 / Slx
6. Entfernen Sie die Staubschutzkappen von den Okularhaltern und setzen Sie die Okulare in die leeren Okularhalter ein (Fig. 5) Fig. 5 7. Stecken Sie den Netzstecker in den Anschluss auf der Rückseite des Sockels. (Fig. 6) Fig. 6 7.5.2 SLX-4 / SLX-5 1. - Seite 108 3. Setzen Sie den Absturzsicherungsring ein und befestigen Sie ihn in der gewünschten Höhe durch Aufschrauben des Befestigungsknopfes. (Fig. 9) Fig. 9 4. Setzen Sie den Horizontalarm ein und sichern Sie ihn mit der Befestigungsschraube ①. (Fig. 10-11) Fig. 10 ①...
- Seite 109 6. Nach dem vollständigen Einsetzen die Befesti- gungsschraube ④ sichern. (Fig. 13) ④ Fig. 13 7. Setzen Sie das Fokussiersystem von unten ein, ziehen Sie die Befestigungsschraube ⑤ an und ziehen Sie den Verriegelungsknopf ③ von unten wieder an. (Fig. 14-15) 8.
-
Seite 110: Verwendung Des Mikroskops
Verwendung des mikroskops Einstellen des Augenabstandes Halten Sie die linke und rechte Seite des Beo- bachtungskopfes mit beiden Händen und stellen Sie den Augenabstand durch Drehen der beiden Seiten ein (Fig. 16), bis ein einzelner Lichtkreis sichtbar ist. Wenn Sie zwei Kreise beobachten, ist der Abstand zu groß, während Sie zwei sich teilweise überlappen- de Bilder beobachten, ist der Abstand zu klein. -
Seite 111: Dioptrienkompensation
Dioptrienkompensation • Diese Kompensation ermöglicht es Brillen- trägern, das Mikroskop an ihr Sehvermögen ③ anzupassen und das Mikroskop ohne Brille zu benutzen. 1. Zoom auf minimale Vergrößerung ② und Fokus- sierung mit den Fokussierknöpfen ③. (Fig. 19) 2. Bringen Sie den Zoom auf maximale Vergröße- rung und fokussieren Sie ihn wieder. -
Seite 112: Verwendung Zusätzlicher Objektive
Verwendung zusätzlicher Objektive • Bei den Modellen SLX-2 / 3 / 4 / 5 können zusätzli- che Objektive verwendet werden. 1. Schrauben Sie die zusätzliche Linse auf das Sta- tiv des Mikroskops. (Fig. 14) • Jedes Objektiv hat einen bestimmten Arbeitsab- stand. -
Seite 113: Zusätzliche Linsenverwendung 1.5X (St-086.1)
8.6.2 Zusätzliche Linsenverwendung 1.5X (ST-086.1) Die zusätzliche 1,5X-Linse hat einen Arbeitsabstand von 47 mm und bei sehr dünnen Proben kann das Mikroskop keinen ausreichenden Fokus erreichen. Um diesen Effekt zu überwinden, ist die 1,5X-Linse mit einem transparenten Abstandshalter ④ ausge- stattet (bei der Arbeit mit den Modellen SLX-2 / SLX- 3), der auf die Opalscheibe aufgebracht werden muss (Fig. -
Seite 114: 8.10 Uso Della Base A Sbalzo
• Verwendung ohne Brille Augenschirme anheben Mikroskop beobachten, um die Augen auf die Schirme zu richten, wobei Fremdlicht vermieden wird, das die Beobachtung stört. (Fig. 21) Fig. 30 8.10 Uso della base a sbalzo Spostare il braccio orizzontale 1. Allentare le manopole sulla parte destra del braccio orizzontale ①. - Seite 115 Ruotare il braccio orizzontale 1. Allentare la vite di fissaggio del braccio orizzontale ③ e ruotare il braccio, quindi serrare la vite di fissaggio. (Fig. 34) • NOTA: Una rotazione del microscopio di 180° rispetto alla base potrebbe causare un rovesciamento di tutto il sistema.
-
Seite 116: Mikrofotografie
Mikrofotografie Verwendung von C-Mount Kameras ② 1. Lösen Sie die Sicherungsschraube ① am Binokulartubus und entfernen Sie die Staubkappe ②. (Fig. 35) ① Fig. 35 2. Schrauben Sie den Adapterschritt “C” ③ an die Kamera ④ und montieren Sie die runde Halterung der Stufe C in die leere Bohrung des ④... -
Seite 117: 10. Wartung
Montieren Sie die Objektive und Okulare nicht ab, um sie zu reinigen. Am Besten verwenden Sie das OPTIKA Reinigungskit (siehe Katalog) Falls das Mikroskop aus Wartungszwecken an Optika zurückgeschickt werden muss, verwenden Sie bitte im- mer die Originalverpackung. Seite 117... -
Seite 118: 11. Probleme Und Lösungen
11. Probleme und Lösungen Lesen Sie die Informationen in der folgenden Tabelle, um Probleme bei der Bedienung zu beheben. PROBLEM URSACHE LÖSUNG I. Optisches System: Die Beleuchtung ist eingeschaltet, Stromversorgungsstecker sind nicht Verbinden Sie sie aber das Sichtfeld ist dunkel gut angeschlossen. -
Seite 119: Wiederverwertung
Wiederverwertung Gemäß dem Artikel 13 vom Dekret Nr. 151 vom 25.07.2005 “Umsetzung der Richtlinien 2002/95/EG, 2002/96/ EG und 2003/108/EG in Bezug auf die Verwendung gefährlicher Stoffe in elektrischen und elektronischen Geräten sowie die Abfallentsorgung”. Das Symbol vom Müllcontainer erscheint auf dem Gerät oder der Verpackung und weist darauf hin, dass das Produkt Ende des Lebens separat von anderen Abfällen entsorgt werden muss. - Seite 120 OPTIKA S.r.l. ® Via Rigla, 30 - 24010 Ponteranica (BG) - ITALY Tel.: +39 035.571.392 info@optikamicroscopes.com - www.optikamicroscopes.com OPTIKA Spain spain@optikamicroscopes.com OPTIKA USA usa@optikamicroscopes.com OPTIKA China china@optikamicroscopes.com OPTIKA India india@optikamicroscopes.com OPTIKA Central America camerica@optikamicroscopes.com...
- Seite 121 Série SLX MANUAL DE INSTRUÇÕES Modelo SLX-1 SLX-2 SLX-3 SLX-4 SLX-5 Ver. 2.0 2019...
