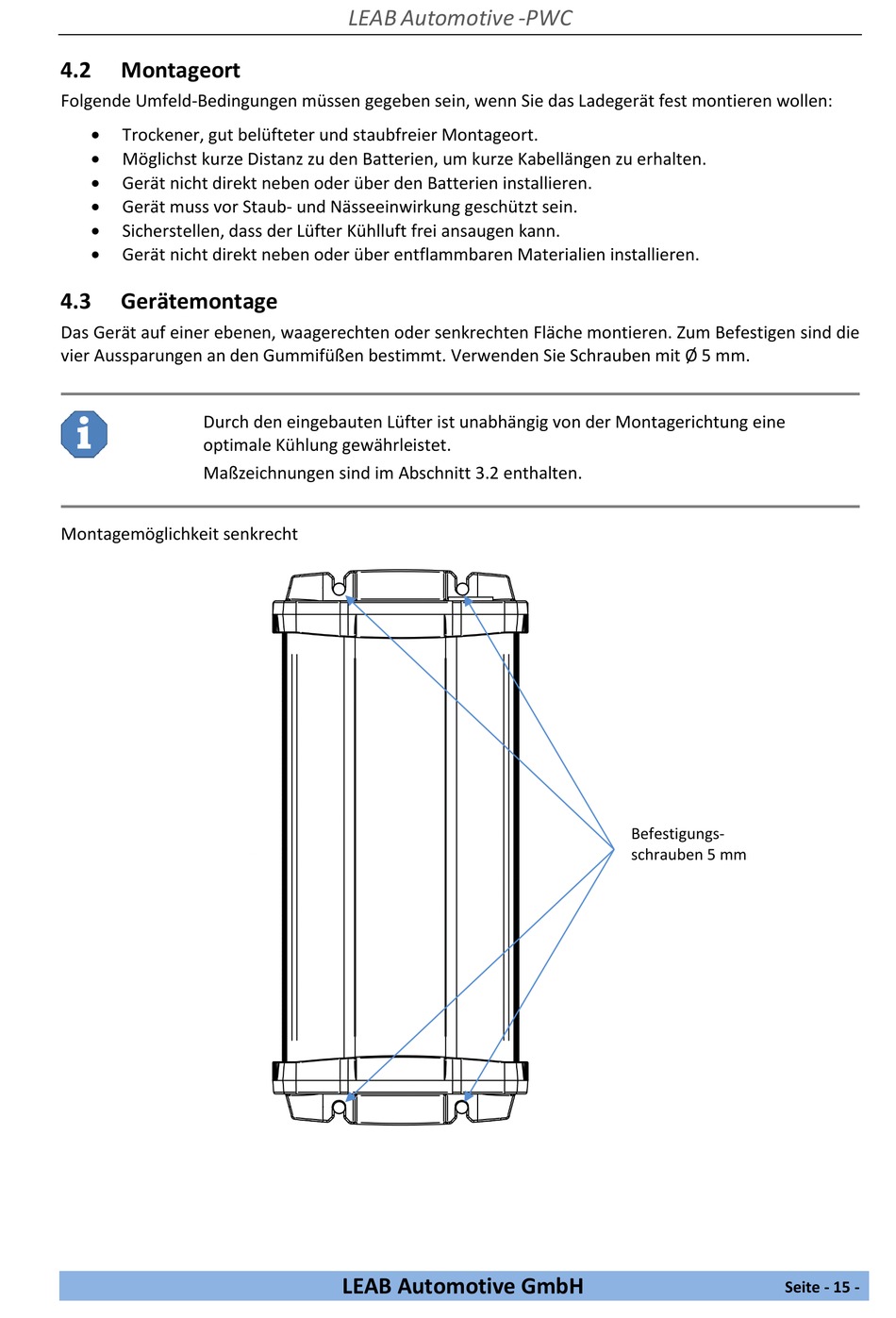

4.2
Montageort
Folgende Umfeld-Bedingungen müssen gegeben sein, wenn Sie das Ladegerät fest montieren wollen:
Trockener, gut belüfteter und staubfreier Montageort.
Möglichst kurze Distanz zu den Batterien, um kurze Kabellängen zu erhalten.
Gerät nicht direkt neben oder über den Batterien installieren.
Gerät muss vor Staub- und Nässeeinwirkung geschützt sein.
Sicherstellen, dass der Lüfter Kühlluft frei ansaugen kann.
Gerät nicht direkt neben oder über entflammbaren Materialien installieren.
4.3
Gerätemontage
Das Gerät auf einer ebenen, waagerechten oder senkrechten Fläche montieren. Zum Befestigen sind die
vier Aussparungen an den Gummifüßen bestimmt. Verwenden Sie Schrauben mit Ø 5 mm.
Durch den eingebauten Lüfter ist unabhängig von der Montagerichtung eine
optimale Kühlung gewährleistet.
Maßzeichnungen sind im Abschnitt 3.2 enthalten.
Montagemöglichkeit senkrecht
LEAB Automotive -PWC
LEAB Automotive GmbH
Befestigungs-
schrauben 5 mm
Seite - 15 -
