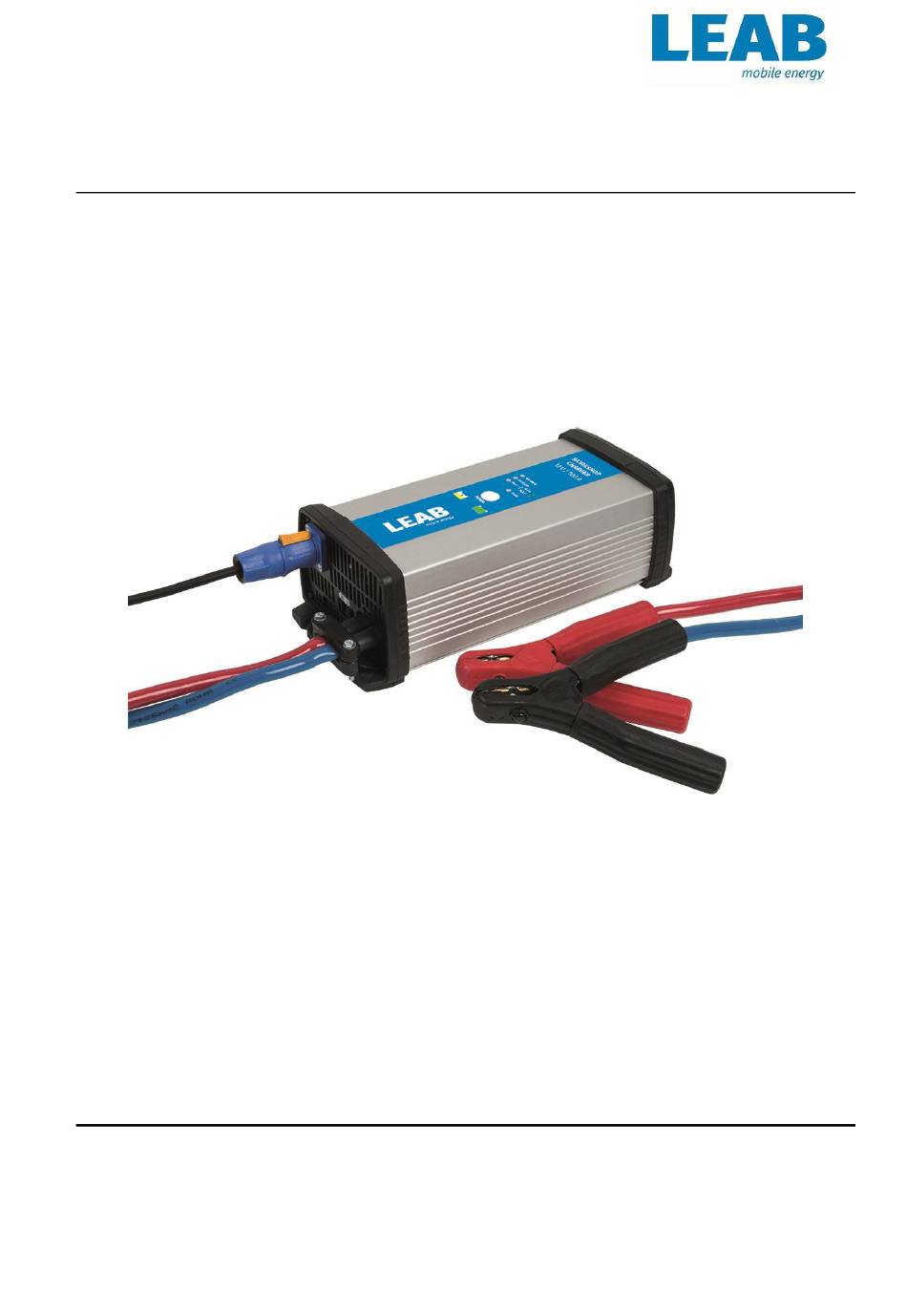

- Seite 1 PWC 12/100 mit Boost-PSU Professional Workshop Charger Werkstattladegerät für Bleibatterien Art.-Nr.: 0101036847 Betriebsanleitung V2.2 Druckdatum: 21.12.2018 LEAB Automotive GmbH www.leab.eu...
-
Seite 2: Wichtige Hinweise Zu Dieser Dokumentation
Eine Haftbarmachung für Fehler oder Schäden, die hieraus oder durch Fehlinterpretationen entstehen könnten, ist jedoch in keinem Fall möglich. Ohne ausdrückliche Genehmigung durch LEAB Automotive GmbH ist es nicht erlaubt, Inhalte dieser Dokumentation zu kopieren, zu vervielfältigen, zu übersetzen oder sonst wie in irgendeiner Form an Dritte weiter zu reichen. -
Seite 3: Inhaltsverzeichnis
Wichtiger Hinweis zur Gerätenutzung ....................2 Lieferumfang ......................... 4 Leistungsmerkmale und Betriebsfunktionen ................5 Ladevorgang ..........................5 Übersicht PWC 12/100 ......................... 6 Batterie laden ..........................6 2.3.1 Anschluss: Batterie im Fahrzeug ....................7 2.3.2 Anschluss: Batterie außerhalb des Fahrzeugs ................7 2.3.3 Ladung starten .......................... -
Seite 4: Lieferumfang
Sie wechseln mit Ihrem Smart-Phone direkt auf unsere Produktseite: Sollten Sie Ersatz- oder Zubehörteile für Ihr LEAB Werkstattladegerät PWC benötigen, sehen Sie bitte in Abschnitt 2.7 dieser Anleitung nach oder wenden Sie sich bitte per E-Mail an bestellung@leab.eu. -
Seite 5: Leistungsmerkmale Und Betriebsfunktionen
LEAB Automotive -PWC Leistungsmerkmale und Betriebsfunktionen Das tragbare Werkstattladegerät LEAB PWC ist für den mobilen wie für den stationären Einsatz zum Laden von allen Arten von Bleibatterien entwickelt. Es bietet drei wichtige Betriebsarten für die tägliche Verwendung in Werkstatt und Service: ... -
Seite 6: Übersicht Pwc 12/100
LEAB Automotive - PWC Übersicht PWC 12/100 Laden 12-V-Nassbatterie Laden 12-V-Gelbatterie/AGM Netzteilfunktion Fehler-LED rot Umschalttaster Betriebsarten LEAB Automotive GmbH Seite - 6 -... -
Seite 7: Batterie Laden
Fahrzeughersteller nach. 2.3.2 Anschluss: Batterie außerhalb des Fahrzeugs Schließen Sie die beiden am LEAB PWC montierten Batteriepolklemmen an die Batteriepole wie folgt an: rote Batteriepolzange an Pluspol der Batterie (gekennzeichnet mit +). schwarze Batteriepolzange an Minuspol der Batterie (gekennzeichnet mit –). -
Seite 8: Netzteilfunktion (Psu / Boost-Psu)
Fachhändler. Netzteilfunktion (PSU / Boost-PSU) Um Fahrzeuge bei ausgebauter Batterie weiterhin mit Spannung zu versorgen, kann das LEAB PWC auch als Netzteil ohne angeschlossene Batterie betrieben werden. Zum Einstellen der Netzteilfunktion drücken Sie den Taster Mode und halten Sie ihn solange gedrückt, bis die LED PSU 13,7 V leuchtet bzw. -
Seite 9: Kontrollanzeigen Und Fehlerbeschreibungen
LEAB Automotive -PWC Kontrollanzeigen und Fehlerbeschreibungen Die Kontrollleuchten zeigen unterschiedliche Betriebs- und Fehlerzustände an: Orange LEDs zeigen die gewählten Geräte-Funktionen. Grüne LEDs zeigen den Abschluss der Batterieladung an. Die rote LED zeigt Fehler an. Die verschiedenen Zustände werden durch Dauerlicht oder Blinken angezeigt. Zu den Positionen der LEDs siehe Abschnitt 2.2. -
Seite 10: Fehlersuche
LEAB Automotive - PWC Fehlersuche Sollte Ihr LEAB PWC nicht wie gewünscht funktionieren, versuchen Sie bitte zuerst nach folgendem Schema den Fehler zu lokalisieren. Erst wenn das keinen Erfolg hat, nehmen Sie bitte Kontakt mit Ihrem Fachhändler oder LEAB auf. Bitte halten Sie dazu Seriennummer und Kaufdatum sowie eine möglichst genaue Fehlerbeschreibung bereit, damit wir Ihnen schnell helfen können. -
Seite 11: Wartung Und Service
Lassen Sie das Gerät regelmäßig von einer Elektrotechnischen Fachkraft prüfen! Lassen Sie erforderlichenfalls notwendige Reparaturen nur von LEAB durchführen! 2.7.2 Ersatzteile, Zubehör Folgende Ersatz- und Zubehörteile können unter Angabe der Artikelnummer beim LEAB-Service unter bestellung@leab.eu oder im LEAB-Shop unter http://shop.leab.eu bestellt werden: Pos. -
Seite 12: Spezifikationen
LEAB Automotive - PWC Spezifikationen Technische Daten Modell PWC 12/100 mit Boost-PSU Artikelnummer 0101036847 Batterie Batterie-Art Offene und geschlossene Blei-Säure-, Blei-Gel-, AGM -Batterien Ladecharakteristik IUoU empf. Batteriekapazität 40 Ah… 1.000 Ah Ladestrom Ladestrom, maximal 120 A Ladestrom, Dauer 100 A Welligkeit <... -
Seite 13: Maßzeichnung
LEAB Automotive -PWC Maßzeichnung LEAB Automotive GmbH Seite - 13 -... -
Seite 14: Montage
Gründe dafür können Ersatz für Beschädigung oder Montage eines Kabels mit anderer Länge als der bereits montierten sein. Als Zubehör sind von LEAB Batterieladekabel mit 1,5 m und 5 m Länge lieferbar, die leicht gegen das vorhandene Standard-Ladekabel getauscht werden können. -
Seite 15: Montageort
LEAB Automotive -PWC Montageort Folgende Umfeld-Bedingungen müssen gegeben sein, wenn Sie das Ladegerät fest montieren wollen: Trockener, gut belüfteter und staubfreier Montageort. Möglichst kurze Distanz zu den Batterien, um kurze Kabellängen zu erhalten. Gerät nicht direkt neben oder über den Batterien installieren. -
Seite 16: Anschluss Und Umbau Der Netzanschlussleitung
LEAB Automotive - PWC Anschluss und Umbau der Netzanschlussleitung Bei der Montage des LEAB PWC an der Wand oder bei Benutzung als transportables Batterieladegerät kann es vorkommen, dass die mitgelieferte Netzanschlussleitung mit 1,5 m Länge nicht ausreicht und ersetzt werden muss. Um Ihnen diese Modifikation zu erleichtern, ist die Netzanschlussleitung mit einem Steckverbinder-System Neutrik abnehmbar verbunden. - Seite 17 LEAB Automotive -PWC Fernanzeige mit Anschlusskabel Artikelnummer und Typ der Fernanzeige entnehmen Sie bitte der Ersatz- und Zubehörteilliste in Abschnitt 2.7.2 dieser Anleitung. Allgemeine Hinweise Der 12-V-Ladeausgang ist kurzschlusssicher: Auch bei direkter Verbindung der Ladezangen entsteht kein für das Gerät gefährlicher Zustand.
-
Seite 18: Netz-Anschlussstecker 230 V
Anhang A Netz-Anschlussstecker 230 V Für die 230-V- Netzanschlussleitung wird folgender verwechslungssicherer Stecker verwendet: AC-Eingangsstecker, Typ Neutrik NAC3FCA – blau Der Stecker ist unter der Artikelnummer 0205900023 bei LEAB als Ersatzteil erhältlich. Bedienung Neutrik-Stecker abnehmen einstecken Montage Neutrik-Stecker A-Typ Steck-Kodierung (blau) Anschlüsse... -
Seite 19: Verwendung Von Blei-Säure-Batterien
LEAB Automotive -PWC Anhang B Verwendung von Blei-Säure-Batterien WARNUNG Der Umgang mit Blei-Säure-Batterien ist mit Gefahren verbunden. Diese Batterien erzeugen explosive Gase! Wird an Batterien mit metallenen Werkzeugen gearbeitet, ist es wichtig, dass der Plus- und der Minuspol niemals gleichzeitig berührt werden können. -
Seite 20: Lagerung Der Batterie
Prüfung mit einem geeigneten Batterieprüfgerät wie z. B. Midtronix MDX zu erreichen. Zusammenfassung der Wartungspunkte: Sicherstellen, dass die Batterien immer vollgeladen sind (nur geeignete, hochwertige Ladegeräte wie LEAB PWC einsetzen). Batterien nach Möglichkeit nicht teilladen. Ein regelmäßiges Laden vermindert die Gefahr einer irreversiblen, permanenten Sulfatierung. ... -
Seite 21: Garantieumfang
Lässt sich das Gerät nicht nach den Hinweisen in dieser Anleitung wieder einwandfrei in Betrieb nehmen oder besteht der Fehler weiter, nehmen Sie Kontakt mit dem Service Ihres Fachhändlers oder LEAB auf. Kann Ihnen dieser auch nicht weiterhelfen, so fordern Sie bitte ein Bearbeitungsformular und eine Bearbeitungs-Nummer (RMA-Nummer) sowie einen kostenfreien UPS-Rückholaufkleber unter unserer... -
Seite 22: Eu-Konformitätserklärung
LEAB Automotive -PWC EU-Konformitätserklärung Das Produkt LEAB PWC 12/100 mit Boost-PSU stimmt mit den Anforderungen der folgenden Europäischen Richtlinien überein: 2014/35/EU: Niederspannungsrichtlinie 2014/30/EU: EMV-Richtlinie 2011/65/EU: RoHS-Richtlinie Die vollständige EU-Konformitätserklärung finden Sie auf unserer Webseite. LEAB Automotive GmbH Seite - 22 -... - Seite 23 LEAB Automotive -PWC Notizen LEAB Automotive GmbH Seite - 23 -...
- Seite 24 LEAB Automotive -PWC LEAB Automotive GmbH Thorshammer 6 24866 Busdorf Deutschland Fon: +49-(0)4621-97860-0 Fax: +49-(0)4621-97860-260 E-Mail: anfrage@leab.eu www.leab.eu LEAB ist zertifiziert nach ISO 9001:2015 und 14001:2015 LEAB Automotive GmbH Seite - 24 -...
