Montaje del receptor en el tejado
1
2
A
54

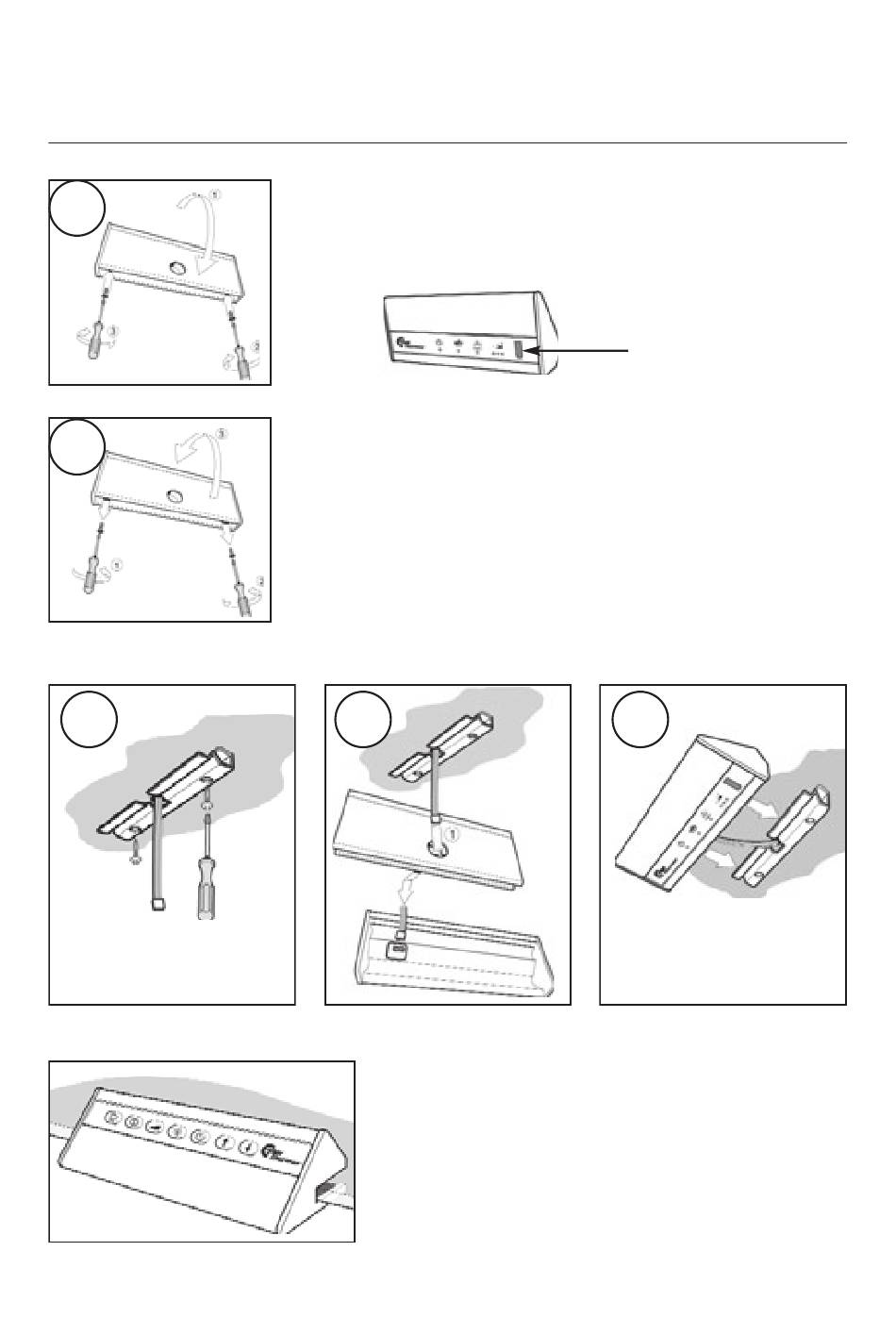

El receptor se monta en el tejado de tal manera que el ojo de la
señal sea visible (el ojo de la señal recibe la señal del mando a
distancia). El cable plano se monta al receptor.
El receptor se separa (1) y el cable plano de la chimenea pasa
por encima del tejado hasta el lugar de montaje del receptor.
El cable plano se monta al receptor. A continuación se junta el
receptor (2) y se coloca al anclaje del tejado. La campana esta
lista para su uso.
A) El anclaje del tejado se monta
B) El cable plano se monta en el receptor
C) El receptor se monta encima del anclaje del tejado
B
El mando a distancia
puede colocarse en el anclaje
de pared adjunto.
Ojo de la señal
C
