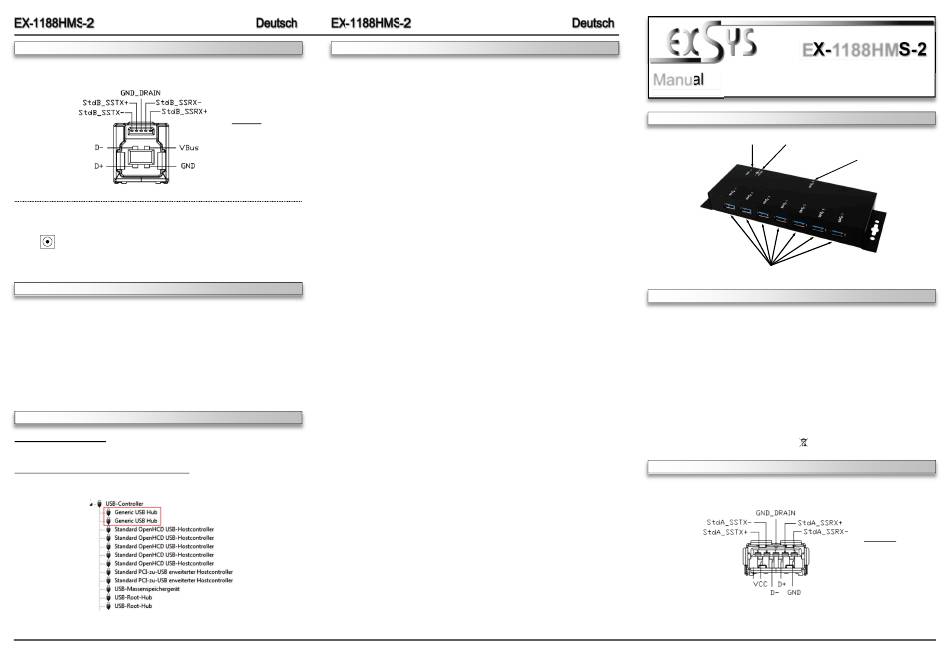

ANSCHLÜSSE
USB 3.1 (Gen1) B-Buchse:
12 Volt Buchse:
ACHTUNG!!!
Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1188HMS-2
geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersys-
tems.
1.
Verbinden Sie das mitgelieferte USB Kabel mit der USB B-Buchse des Hub´s.
2.
Schließen Sie jetzt den Stromanschluss an die 12V Buchse des Hub´s an und stecken Sie
den Netzstecker des Netzteils in eine Steckdose.
3.
Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB Kabels mit der
USB A-Buchse an Ihrem PC.
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardware Installation erkennt das Betriebssystem den EX-1188HMS-2
automatisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgenden
Eintrag sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die EX-1188HMS-2 richtig installiert.
2
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht
faserndes Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich
der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinter-
lassen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder
nasses Tuch!
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
LAYOUT
DESCRIPTION & TECNICAL INFORMATION
The EX-1188HMS-2 is a plug & play high-speed USB 3.1 (Gen1) hub for 7 devices. The EX-
1188HMS-2 provides 7 ports for USB devices and 1 uplink port for PC. It supports all USB
connections from 1.1 to 3.1. Via a external power supply it is possible to provide a maximum of
900mA on each USB port. It uses data transfer rates up to 5Gbit/s. The EX-1188HMS-2 design
fully utilize the Genesys chipset, which represents the latest in high speed USB interface tech-
nology. It provides a secure and very high data transfer on each single port. The EX-1188HMS-
2 support the self powered and bus powered mode. In addition it equipped with a USB peak
power surge protection. It is not possible to change the address or IRQ settings manually, they
will be obtained automatically by the system (BIOS) and operating system.
Compatibility:
Operating System:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS
USB 3.1 (Gen1) A-Port:
3
EX-1188HMS-2
Manual
Vers. 1.0 / 02.03.17
Power LED
12V Connector for Power Supply
USB 1-7:
7 x external USB 3.1 (Gen1) A-Port for Devices
USB 2.0, 3.0 & 3.1
All Operating Systems
7x USB 3.1 (Gen1) A-Port, 1x USB 3.1 (Gen1) B-Port,
1x 12V Connector
EX-1188HMS-2, Manual, USB 3.1 (Gen1) Cable, Power Supply
CE / FCC / RoHS / WEEE
DE97424562 / WHQL
4
USB B-Port for PC
Attention!
Never plug in with
force or in wrong
direction.
