5.6 Schaltmodi des Kontrollers 8039

Hysterese Modus
Die Statusänderung erfolgt bei Erkennung einer
Schwelle. (Zunehmender Durchfluss: hohe Schwelle
(OHI) zu erkennen, abnehmender Durchfluss: niedrige
Schwelle (OLO) zu erkennen).
Kontakt
Nicht umgekehrt
ON
OFF
Durchfluss
OLO OHI
Fenster Modus
Die Statusänderung erfolgt sobald ein
Schwellenwert erkannt wird.
Kontakt
Nicht umgekehrt Kontakt
ON
OFF
Durchfluss
OLO OHI
Die gewählte Verzögerung (DEL) ist für beide
Ausgangschwellen wirksam. Die Schaltung
erfolg nur beim Überschreiten eines der zwei
Grenzwerten (OHI - OLO) während einer Zeit
grösser als die ausgewählte Verzögerung DEL.
8039
Kontakt
Umgekehrt
ON
OFF
Durchfluss
OLO OHI
Umgekehrt
ON
OFF
Durchfluss
OLO OHI
Durchfluss
Hysterese Modus
Nicht umgekehrt
Umgekehrt
DEL = 0 s
Nicht umgekehrt
Umgekehrt
DEL = 2 s
Fenster Modus
Nicht umgekehrt
Umgekehrt
DEL = 0 s
Nicht umgekehrt
Umgekehrt
DEL = 2 s

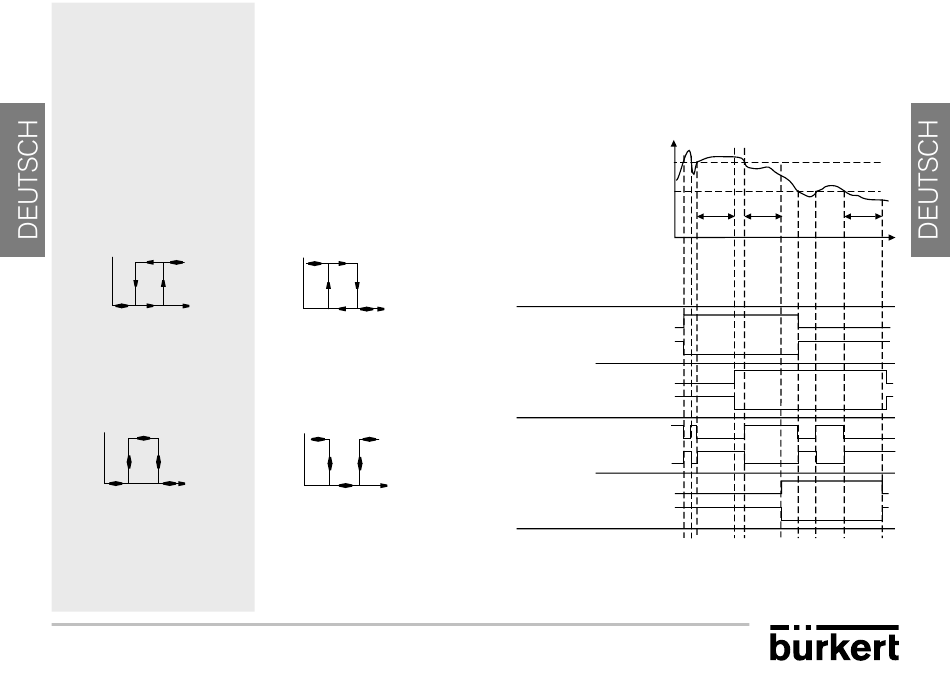

Beispiele der vom Durchfluss und
ausgewähltem Schaltmodus abhängige
Schaltzustände des 8039
21
OHI
OLO
2 s 2 s
OUT
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
2 s
t
Zeit
