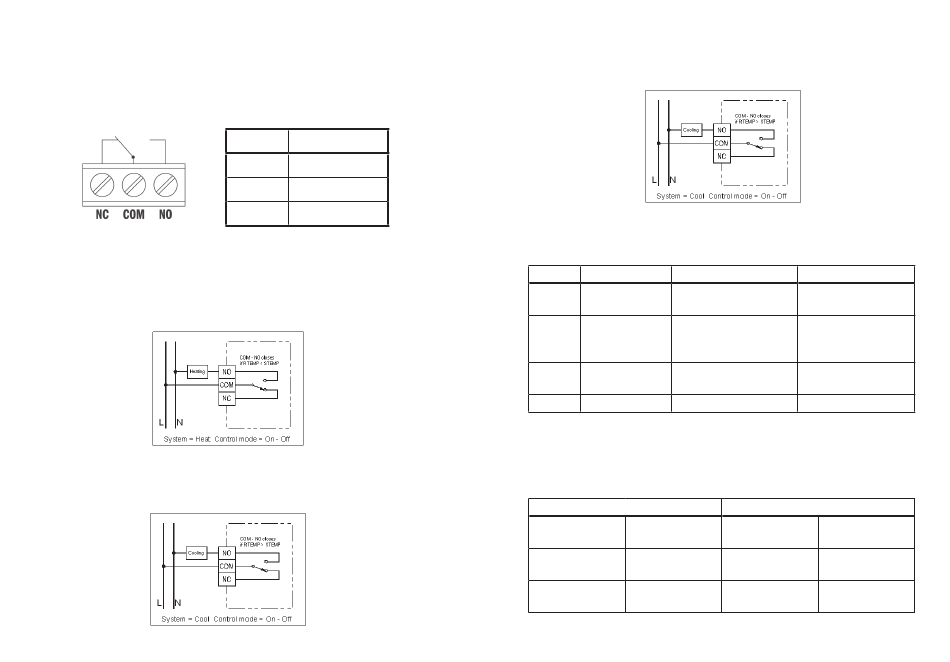

Připojení termostatu
Připojte termostat podle následujícího popisu pro spínání 230V AC.
1. Připojte vodič 230V AC do série se svorkou označenou COM.
2. Na svorku označenou NO připojte vodič od topení (klimatizace). Topení (klimatizace)
je spojeno s vodičem N.
3. Uzavřete termostat.
Přepínací beznapěťový kontakt v klidovém stavu
Připojení pro spínání zařízení s 230V AC max 3A odporové (1A induk-
tivní) zatížení
• Topení = Heating
Sepnuto, když teplota v místnosti (RTEMP) je menší než nastavená teplota na
termostatu (STEMP).
Druh řízení – zapne nebo vypne
• Chlazení:
Sepnuto, když teplota v místnosti (RTEMP) je vyšší než nastavená teplota na termo-
statu (STEMP).
Druh řízení – zapne nebo vypne
Svorka Funkce
COM přepínač
NO V klidu rozepnut
NC V klidu sepnut
12
• Topení s PWM
Dochází k neustálému přesnému porovnávání teploty v místnosti a nastavené na
termostatu
Druh řízení – neustále reguluje pomocí PWM
Základní nastavení (tovární)
Přepínače, které jsou umístěny na desce s plošnými spoji uvnitř termostatu, ovládají
tyto funkce:
Přepínač Funkce OFF vypnuto
topení
C/H topení/chlazení
(Default-standardně)
ON-OFF
PWM řízení (zapnuto-vypnuto) řízení
(Default-standardně)
Naprogramované 5-2 dny
7D/5-2D
dny (Default-standardně)
F/C teplota Stupně Celsia (Default)
Poznámka:
Default – standardně = je nastaveno z výroby
Přepínač SPAN1 a SPAN2 na desce s plošnými spoji slouží k volbě teplotního rozptylu
podle následující tabulky.
Tovární nastavení termostatu je podle tabulky.
Přepínač
SPAN2 SPAN1
OFF – vypnuto (Default OFF – vypnuto (Default
- standardně) - standardně)
Vypnuto Zapnuto
OFF ON
ON zapnuto
Chlazení
PWM
(pulsně šířková
modulace) - řízení
7 dní
Stupně Fahrenheita
Řízení
ON-OFF
PWM řízení
Zapnuto-vypnuto
1 °C/ 20 °F,
0.5 °C/ 10 °F
300 sekund
2 °C/ 40 °F,
1 °C/ 20 °F
300 sekund
