Tableau 3: limites en fonction du poids du tablier
Poids du tablier (kg)
Jusqu'à 500
500 ÷ 900
900 ÷ 1200
1200 ÷ 1500
1500 ÷ 1800
2000 ÷ 2300
2300 ÷ 2500
La longueur du tablier permet de déterminer le nombre maximum de cycles consécutifs tandis que le poids permet de déterminer le pour-
centage de réduction des cycles; par exemple, pour RUN1800, si le tablier mesure 10 m de long, 21 cycles/heure et 14 cycles consécutifs
seraient possibles mais si le tablier pèse 1300 kg, il faut les réduire à 60 %; le résultat est donc environ 9 cycles/heure et 8 cycles consécu-
tifs. Pour éviter les surchauffes, la logique de commande prévoit un limiteur de manœuvres qui se base sur l'effort du moteur et la durée des
cycles en intervenant quand la limite maximum est dépassée. Le limiteur de manœuvres mesure aussi la température ambiante en réduisant
encore plus les manœuvres en cas de température particulièrement élevée.
Le chapitre 8 «Caractéristiques techniques» donne une estimation de «durabilité» c'est-à-dire de vie économique moyenne du produit. La
valeur est fortement influencée par l'indice de charge de travail des manœuvres, c'est-à-dire la somme de tous les facteurs qui concourent
à l'usure. Pour effectuer l'estimation, il faut additionner tous les indices de charge de travail du tableau 4, puis avec le résultat total, vérifier
dans le graphique la durabilité estimée.
Par exemple: RUN1800 sur un portail de 1300 kg, de 10 m de long, équipé de photocellules et sans autres éléments de fatigue, obtient un
indice de charge de travail égal à 45% (20+15+10). D'après le graphique, la durabilité estimée est de 200.000 cycles. Il faut préciser que
l'estimation de durabilité s'effectue sur la base des calculs de projet et des résultats des essais pratiqués sur les prototypes; s'agissant d'une
estimation, elle ne constitue en aucun cas une garantie de la durée effective du produit.

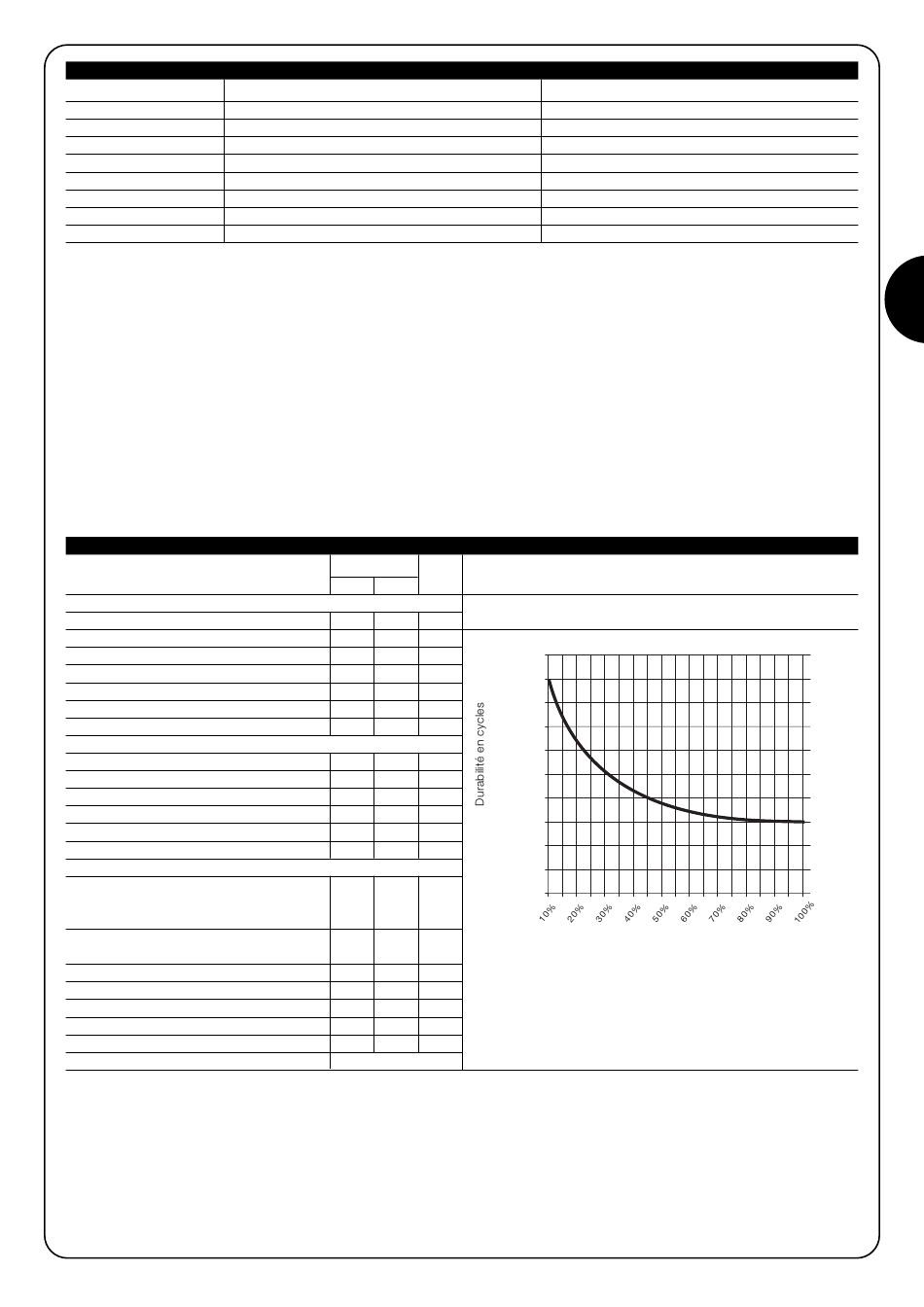

Tableau 4: estimation de la durabilité en fonction de l'indice de charge de travail de la manœuvre
Indice de charge de travail en %
Poids du tablier (kg)
Jusqu'à 500
500 ÷ 900
900 ÷ 1200
1200 ÷ 1500
1500 ÷ 1800
1800 ÷ 2200
2200 ÷ 2500
Longueur du tablier en mètres
Jusqu'à 6
6 ÷ 9
9 ÷ 12
12 ÷ 15
15 ÷ 18
Autres éléments de fatigue
(à prendre en compte si la probabilité qu'ils
se produisent est supérieure à 10 %)
Température ambiante supérieure à 40 °C ou
inférieure à 0 °C ou humidité supérieure à 80 %
Présence de poussière ou de sable
Présence de sel
Interruption manœuvre par Photo
interruption manœuvre par Halte
Démarrage activé
Total indice de charge de travail en %:
Note: si l'indice de charge de travail dépasse 100%, cela veut dire que l'on a dépassé les conditions d'accessibilité; il est conseillé d'utiliser un modè-
le d'une taille supérieure.
RUN1800/ RUN1800P
Pourcentage de cycles
100%
80
75
60
50
---
---
Run
1800 2500
5 5
10 10
20 20
30 30
40 40
- 50
- 60
5 5
10 10
15 15
25 25
- 35
10 10
15 15
20 20
10 10
20 20
10 10
RUN2500/ RUN2500P
Pourcentage de cycles
Durabilité en cycles
500.000
450.000
400.000
350.000
300.000
250.000
200.000
150.000
100.000
50.000
0
Indice de charge de travail en %
100%
80
75
60
50
40
30
