Pilz PSEN ma1.3n-20 Betriebsanleitung

22176-3FR-04
PSEN ma1.3n-20
PSEN ma1.3n-20 22176-3FR-04

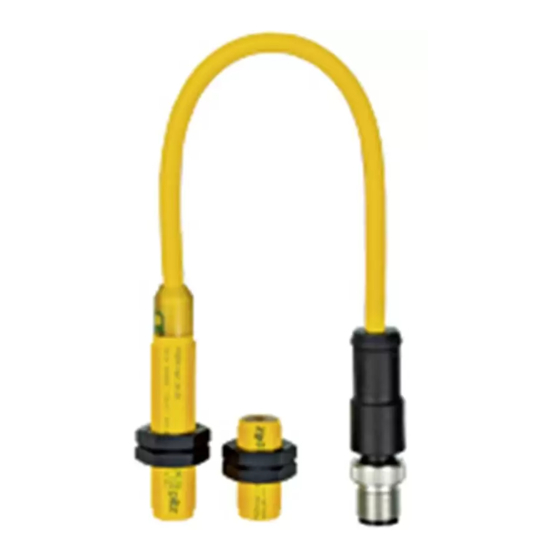

Sicherheitsschalter PSEN ma1.3n-20
Der Sicherheitsschalter erfüllt Forderungen der 833339787
EN 60204-1.
Der Sicherheitsschalter erfüllt EN 60947-5-3
nur zusammen mit den Betätigern
PSEN ma1.3-08 No. 506228,
PSEN ma1.3-12 No. 506238 und hierfür zuge-
lassenen Auswertegeräten.
Schließen Sie den Sicherheitsschalter nur an
Auswertegeräte an, die im Abschnitt "An-
schlüsse" aufgeführt sind.
Zu ihrer Sicherheit

Installieren und nehmen Sie das Gerät nur
547263243
dann in Betrieb, wenn Sie diese Betriebsan-
leitung gelesen und verstanden haben und
Sie mit den geltenden Vorschriften über Ar-
beitssicherheit und Unfallverhütung vertraut
sind.
Beachten Sie die VDE- sowie die örtlichen
Vorschriften, insbesondere hinsichtlich
Schutzmaßnahmen

Durch Öffnen des Gehäuses oder eigen-
mächtige Umbauten erlischt jegliche Ge-
währleistung.
Gerätemerkmale

510482059 Zum Sicherheitsschalter gehören die Betätiger
PSEN ma1.3-08 No. 506228,
PSEN ma1.3-12 No. 506238

1184741515 Sicherheitsschalter mit M12/5-pol. Stecker

510237579 2 Sicherheitskontakte (Schließer)

1091653387 1 Hilfskontakt (Schließer)

1266751243 Betätiger PSEN ma1.3-08 No. 506228,
PSEN ma1.3-12 No. 506238:
– Gesicherter Schaltabstand:
12,0 mm No. 506238
8,0 mm No. 506228
– Gesicherter Ausschaltabstand:
15,0 mm No. 506228
25,0 mm No. 506238

Sicherheitsschalter mit runder Bauform M12
1266795787
und Betätiger mit runder Bauform M12 oder
Sicherheitsschalter mit runder Bauform M12
und Betätiger mit quadratischer Bauform
(verschiedene Betätigungsrichtungen mög-
lich) (PSEN ma1.3-08 No. 506228,
PSEN ma1.3-12 No. 506238)

Wirkweise magnetisch
510321547

Schaltspannung 24 V DC
510477451

LED zur Anzeige des Schaltzustands
763865611
Safety switch PSEN ma1.3n-20
The safety switch meets the requirements of
EN 60204-1.
The safety switch only complies with
EN 60947-5-3 in conjunction with the actuators
PSEN ma1.3-08 No. 506228,
PSEN ma1.3-12 No. 506238 and its approved
evaluation devices.
The safety switch should only be connected to
the evaluation devices listed under "Connec-
tions".
For your safety

Only install and commission the unit if you
have read and understood these operating
instructions and are familiar with the applica-
ble regulations for health and safety at work
and accident prevention.
Ensure VDE and local regulations are met,
especially those relating to safety.

Any guarantee is rendered invalid if the hous-
ing is opened or unauthorised modifications
are carried out.
Unit features

The actuators PSEN ma1.3-08 No. 506228,
PSEN ma1.3-12 No. 506238
belong to the safety switch

Safety switch with M12/5-pin connector

2 safety contacts (N/O)

1 auxiliary contact (N/O)

Actuator PSEN ma1.3-08 No. 506228,
PSEN ma1.3-12 No. 506238:
– Assured operating distance:
12,0 mm No. 506238
8,0 mm No. 506228
– Assured release distance:
15,0 mm No. 506228
25,0 mm No. 506238

Safety switches with M12 round design and
acutators with M12 round design or safety
switches with M12 round design and actua-
tors with square design (various directions of
actuation possible)
(PSEN ma1.3-08 No. 506228,
PSEN ma1.3-12 No. 506238)

Works magnetically

Switching voltage 24 VDC

LED to display switch status
- 1 -
Capteur de sécurité PSEN ma1.3n-20
Le capteur de sécurité satisfait aux exigences
de l'EN 60204-1.
Le capteur de sécurité est conforme à la norme
EN 60947-5-3 uniquement lorsqu'il est utilisé
avec l'actionneur PSEN ma1.3-08 No. 506228,
PSEN ma1.3-12 No. 506238 et les unités de
contrôle spécialement homologuées à cet effet.
Ne raccordez le capteur de sécurité qu'aux uni-
tés de contrôle indiquées dans le chapitre
« Raccordements ».
Pour votre sécurité

Vous n'installerez l'appareil et ne le mettrez
en service qu'après avoir lu et compris le
présent manuel d'utilisation et vous être fa-
miliarisé avec les prescriptions en vigueur
sur la sécurité du travail et la prévention des
accidents.
Respectez les normes locales ou VDE, parti-
culièrement en ce qui concerne la sécurité.

L'ouverture de l'appareil ou sa modification
annule automatiquement la garantie.
Caractéristiques de l'appareil

Les actionneurs
PSEN ma1.3-08 No. 506228,
PSEN ma1.3-12 No. 506238
sont associés au capteur de sécurité.

Capteur de sécurité avec connecteur M12 à
5 broches

2 contacts de sécurité (contacts à fermeture)

1 contact d'information (contact à fermeture)

Actionneur PSEN ma1.3-08 No. 506228,
PSEN ma1.3-12 No. 506238 :
– Distance de commutation de sécurité :
12,0 mm No. 506238
8,0 mm No. 506228
– Distance de déclenchement de sécurité :
15,0 mm No. 506228
25,0 mm No. 506238

Capteurs de sécurité et actionneurs avec
une architecture arrondie M12 ou capteurs
de sécurité avec une architecture arrondie
M12 et actionneurs avec une architecture
cubique (différents sens de manœuvre pos-
sibles) (PSEN ma1.3-08 No. 506228,
PSEN ma1.3-12 No. 506238)

actionnement magnétique

Tension commutée 24 V DC

LED pour l'affichage de l'état de commuta-
tion
