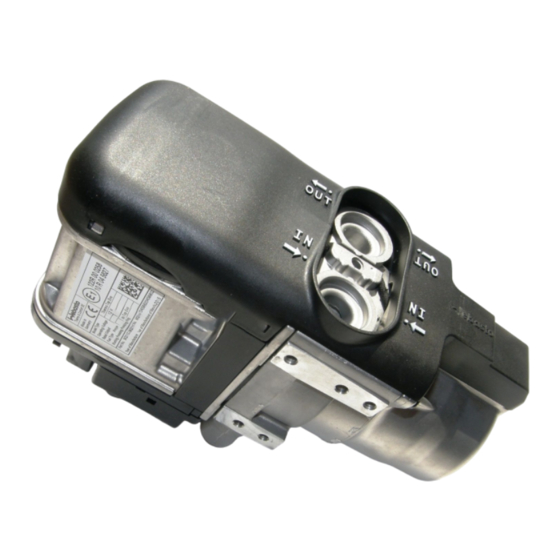

Wasser-Heizgerät
Zusatzheizung Thermo Top Evo 5+
Einbaudokumentation
Mercedes Benz GLK 200 / 220 / 250 CDI (X204)
Diesel
ab Modell 2009
Linkslenker
Klimaautomatik
Blue Efficiency
Nicht bei ECO Start-Stopp-Funktion
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zubehörkatalog
Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Die Erstinbetriebnahme ist mit der Webasto Thermo Test Diagnose durchzuführen.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 1316618D
e1
00 0258
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top Evo 5+
Inhaltszusammenfassung für Webasto Thermo Top Evo 5+
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Inhaltsverzeichnis Gültigkeit Einbauort vorbereiten Heizgerät / Einbaukit Heizgerät vorbereiten Vorwort Kühlmittelkreislauf Allgemeine Hinweise Heizgerät montieren Spezialwerkzeug Brennstoff Erläuterungen zum Dokument Unterfahrschutz Vorarbeiten Abschließende Arbeiten Einbauort Heizgerät Elektrik vorbereiten Elektrik Gebläseansteuerung Montage Taster Telestart Gültigkeit... -
Seite 3: Heizgerät / Einbaukit
Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Heizgerät / Einbaukit Menge Bezeichnung Bestell-Nr.: Lieferumfang Thermo Top Evo 5+ Mercedes Benz 1316617A GLK 200 / 220 / 250 CDI (X204) Diesel mit Telestart T91sw Optionales Bedienelement wahlweise zu bestellen: Menge Bezeichnung Bestell-Nr.:... -
Seite 4: Erläuterungen Zum Dokument
Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf diese, die allgemeine Einbauanweisung der Webasto- Bedienelemente und auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am Fahrzeug und die... -
Seite 5: Vorarbeiten
Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Vorarbeiten ACHTUNG! - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Batterie kpl. -
Seite 6: Elektrik Vorbereiten
Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Elektrik vorbereiten Kabelschuh Ø 6 1 abtrennen! Kabel- baum Ge- bläsean- steuerung vorberei- IPCU-Ansicht kontaktseitig! Die vorprogrammierten Einstellwerte sind beider Funktionskontrolle am Fahrzeug zu kontrollieren und gegebenenfalls anzupas- sen! Ansicht IPCU Duty-Cycle: 56-62% IPCU... - Seite 7 Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Stecker Dosierpumpe nach Verlegung wieder komplettieren. Pinbelegung ist nicht relevant! 1 Steckergehäuse 2 Verriegelung 3 Leitungen bl / br Stecker de- 4 Codierung montieren 5 Timerverriegelung 1316618D...
-
Seite 8: Elektrik
Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Elektrik Masseleitung Kabelbaumdurchführung Innenraum Masseleitung 1 an fzg.eigenen Massestützpunkt Bohrung von Ø 6 2 mittig in fzg.eigene Gummi- 2 mit Kabelschuh Ø 6 anschliessen. tülle 1 ! 3 Kabelbaum Sicherungshalter Innenraum Kabelbaum Dosierpumpe erst später zusammen mit Brennstoffleitung am Un-... - Seite 9 Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Bohrung Ø 18 an Position 1 in Kunststoffver- kleidung 5 . Kunststoffverkleidung 5 an Positi- on 4 von unten bis zur Bohrung Ø 18 ein- schlitzen. Gummitülle 1 bis zur Mitte an Posi- tion 2 aufschneiden.
-
Seite 10: Gebläseansteuerung
0,5² 0,5² Kl.31 0,5² St 4 St 4 LIN-Bus 85 86 4² IPCU 4² 0,5² Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-Evo Gebläseeinheit 6-poliger Stecker HG Klimabedienteil weiß 2-poliger Stecker HG Steckdose/Anzünder schwarz 4-poliger Stecker Klappenstellmodul blau... - Seite 11 Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Kabelbaum Sicherungshalter Motorraum 2 im Innenraum vorbereiten. Leitung rt 4² 1 und Leitung rt/sw 0,5² 3 mit Lötendverbinder ver- binden. Verbindungen gemäß Schaltplan her- stellen! Kabel- baum Si- cherungs- halter Mo- torraum vorberei- Kabelbaum Sicherungshalter Motorraum 5 in...
- Seite 12 Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Anschluss am 4-poligen Stecker 4 vom Kli- mabedienteil. Verbindungen gemäß Schalt- plan herstellen. 1 Ltg. ws Gebläseeinheit 2 Ltg. sw K1/30 Anschluss 3 Ltg. ws 4-poliger Stecker KB Klimabe- dienteil Anschluss am 4-poligen Stecker 3 vom Kli- mabedienteil.
-
Seite 13: Montage Taster
Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Montage Taster Nur in Verbindung mit Telestart. Kabelbaum- verlängerung verwenden! Achtung: Abdek- Wenn der Einbau des Tasters in der Blende kung aus- durch dahinterliegende Teile nicht möglich ist, bauen erfolgt der Einbau gemäß Abbildung 24! 1 Abdeckung Überwurfmutter 1 vom Taster auflegen, mittig ausrichten und Bohrung Ø16 2 in Abdeckung... -
Seite 14: Telestart
Mercedes Benz GLK 200 / 220 / 250 CDI (X204) 1 Abdeckung Abdek- kung ein- setzen Alternativer Einbauort Nur in Verbindung mit Telestart. Kabelbaum- verlängerung verwenden! 1 Bohrung Ø16, Taster Taster montieren Telestart 1 Empfänger, Klebeband Empfän- ger montie- 1 Antenne Antenne montieren 1316618D... -
Seite 15: Einbauort Vorbereiten
Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Einbauort vorbereiten Gewindeeinsatz 1 ausbauen und entsorgen!. Halterung lösen Schraube M6x20 und Karosseriescheibe = 17,4 1 von Radhausseite in vorhandene Bohrung einsetzen und mit Bolzensicherung sichern! 2 Fzg.eigene Schraube lösen Schraube einsetzen Achtung! -
Seite 16: Heizgerät Vorbereiten
Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Fzg.eigene Kraftstoffrücklaufleitung 2 entge- gengesetzt wieder montieren. 1 Profilgummi sw positionieren Kraftstoff- rücklauflei- tung montieren Fzg.eigene Mutter an Position 1 ausbauen, wird wieder verwendet! 2 Strebe lose montieren 3 Fzg.eigener Stehbolzen, fzg.eigene Mutter Strebe vor- montieren Heizgerät vorbereiten... - Seite 17 Mercedes Benz GLK 200 / 220 / 250 CDI (X204) 1 Wasserstutzen, Dichtring [je 2x] 2 Selbstfurchende Schraube 5x15, Halte- platte Wasserstutzen Wasser- stutzen montieren 1 Selbstfurchende Schraube 5x13 [3x] Heizgerät montieren 1 Brennluftleitung 2 Federbandschelle Ø 23 Brennluft- leitung montieren Abschnitt X entsorgen.
- Seite 18 Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Gewebeschutzschlauch 6x11 120mm lang 2 auf Brennstoffleitung 1 aufschieben! 3 Formschlauch 90°, Schelle Ø 10 [2x] Brennstoff- leitung vor- montieren Abschnitt X entsorgen. 1 Abgasleitung a = 380 2 Abgasendstück b = 110 Abgaslei- tung vor-...
- Seite 19 Mercedes Benz GLK 200 / 220 / 250 CDI (X204) 1 Winkel 2 Bundmutter Winkel montieren 1 Schalldämpfer 2 Schraube M6x16, Federring 3 Verdrehschutz 4 Schlauchklemme [2x] 5 Abgasendstück formen Abgasan- lage mon- tieren 1316618D...
-
Seite 20: Kühlmittelkreislauf
Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Kühlmittelkreislauf ACHTUNG! Kühlmittel ablassen und mit geeignetem Behälter auffangen! Schläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass kein an- derer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühl- mittel zu befüllen! Der Anschluss erfolgt „Inline“... - Seite 21 Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Abschnitt X entsorgen. Schlauch A = Formschlauch Ø18x20 Schlauch B = Formschlauch 90° Ø18 Schlauch C / D = Schlauch Ø18 Schläuche ablängen 1150 Flechtschutzschläuche auf Schläuche B , C und D aufschieben.
- Seite 22 Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Strebe 1 ausbauen! Strebe aus- bauen 1 Lochband Lochband abwinkeln 153° 158° 160° 1 Kabelbinder 2 Lochband 3 Kantenschutz 50 Lochband vorberei- 1 Schraube M6x40, Bundmutter 2 Distanzscheibe 10 3 Lochband 4 Fzg.eigene Schraube Lochband montieren...
- Seite 23 Mercedes Benz GLK 200 / 220 / 250 CDI (X204) 1 Lochband 2 Schraube M6x20, Bolzensicherung Lochband vorberei- 1 Lochband 2 Fzg.eigener Stehbolzen, Kunststoffmutter 3 Kantenschutz 100 Lochband montieren 1 Lochband Lochband abwinkeln 90° 1 Umwälzpumpe 2 Aufnahme Umwälzpumpe 3 Schraube M6x25, Bundmutter 4 Lochband Umwälz- pumpe vor-...
- Seite 24 Mercedes Benz GLK 200 / 220 / 250 CDI (X204) 1 Umwälzpumpe 2 Fzg.eigene Schraube Umwälz- pumpe montieren Schlauch A mit gekürztem Ende am Stutzen Motorausgang montieren! Anschluss Motoraus- gang Schlauch B montieren Schlauch C zur Verbindungsstelle verlegen. Schlauch C montieren 1316618D...
- Seite 25 Mercedes Benz GLK 200 / 220 / 250 CDI (X204) 1 Schlauch Wärmetauschereingang 2 Kabelbinder schließen Anschluss Wärmetau- scherein- gang Schlauch D mit Kabelbinder 1 an Profilgummi sw 4 befestigen. Kabelbaum Umwälzpumpe 3 anstecken. Schlauch C , D und Kabelbaum Umwälzpumpe 3 durch gummierte Rohr- schelle Ø...
-
Seite 26: Heizgerät Montieren
Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Heizgerät montieren 1 Kabelbaum Umwälzpumpe 2 Kabelbaum Heizgerät [2x] Kabelbäu- me am Heizgerät anstecken 1 Schraube M6x30, Bundmutter, vorhande- ne Bohrung lose montieren 2 Bundmutter lose montieren Heizgerät lose mon- tieren Durchflußrichtung beachten. - Seite 27 Mercedes Benz GLK 200 / 220 / 250 CDI (X204) 1 Bundmutter 2 Strebe 3 Bundmutter Strebe be- festigen Schraubverbindungen an Position 1 und 2 festziehen. Heizgerät montieren 1316618D...
-
Seite 28: Brennstoff
Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Brennstoff Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 29 Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Gewebeschutzschlauch 8x12 2 [2x] auf Brennstoffleitung und Kabelbaum Dosier- pumpe 3 aufschieben. Wellrohr Ø 10 800 lang 4 auf Brennstoffleitung und Kabelbaum Dosierpumpe 3 aufschieben. Leitungen 1 Kabelbinder verlegen Brennstoffleitung und Kabelbaum Dosier- pumpe in Wellrohr 1 zum Einbauort Dosier- pumpe verlegen.
- Seite 30 Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Lochband an fzg.eigener Schraube Tankbe- festigung montieren! 1 Brennstoffleitung Heizgerät, Schlauch- stück, Schelle Ø 10 [2x] 2 Fzg.eigene Bundmutter Dosier- 3 Kabelbaum Dosierpumpe, Stecker mon- pumpe tiert montieren Tankarmatur rechts 1 gemäß Herstelleranga- ben ausbauen! Beim Bohren auf Bohrspäne achten! 2 Bohrung Ø...
- Seite 31 Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Steigrohr 1 schräg abschneiden! 2 Abschnitt entsorgen Steigrohr zuschnei- Formschlauch 4 mit Ø 3,5 auf Tankentneh- mer 6 montieren! 1 Tankarmatur 2 Steigrohr 3 Schelle Ø 10 Steigrohr 5 Schelle Ø 8 montieren Tankarmatur rechts 3 gemäß...
- Seite 32 Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Brennstoffleitung mit Gewebeschutzschlauch 1 zum Einbauort Dosierpumpe verlegen! Brennstoff- leitung ver- legen 1 Schlauchstück, Schelle Ø 10 [2x] 2 Brennstoffleitung Tankentnehmer Anschluss Dosier- pumpe 1316618D...
-
Seite 33: Unterfahrschutz
Mercedes Benz GLK 200 / 220 / 250 CDI (X204) Unterfahrschutz Wärmeschutzfolie 1 an den gestrichelten Li- nien aufschneiden und nach oben und unten aufklappen. Kammerprofile im Bereich der Markierung (Schraffur) entfernen! Unterfahr- schutz be- arbeiten 1 Bohrung Ø 60 Bohrung in Unterfahr- schutz... -
Seite 34: Abschließende Arbeiten
Abgasendstück 2 mittig in Bohrung und bün- dig zum Unterfahrschutz 1 ausrichten! Abgasend- stück aus- richten Feel the drive Webasto AG Postfach 80 D-82132 Stockdorf / Germany National Hotline: 01805 93 22 78 (14 Cent aus dem deutschen Festnetz) Hotfax: 0395 5592 353 Hotmail: technikcenter@webasto.com...
