Installieren des Erweiterungskarten-Risers

Voraussetzungen
1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Befolgen Sie die Anweisungen unter
3. Falls zuvor entfernt, installieren Sie die Erweiterungskarten wieder in den
Schritte
1. Halten Sie den Erweiterungskarten-Riser an den Rändern oder den Griffstellen und richten Sie die Bohrungen auf dem
Erweiterungskarten-Riser auf die Führungen auf der Systemplatine aus.
2. Senken Sie den Erweiterungskarten-Riser ab und drücken Sie auf die Griffstellen, bis der Erweiterungskarten-Riser vollständig im
Anschluss auf der Systemplatine eingesetzt ist.

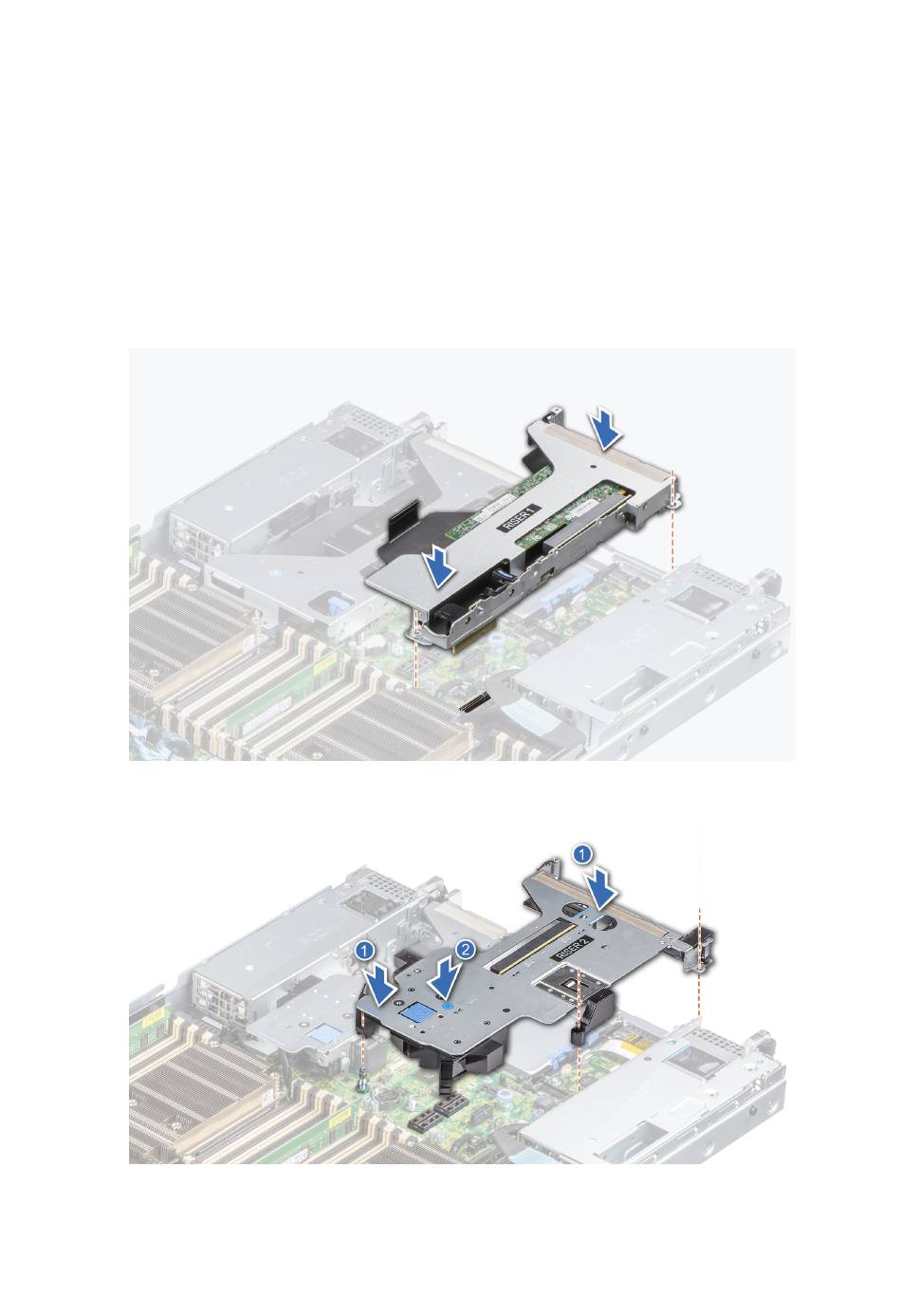

Abbildung 65. Installieren des Erweiterungskarten-Risers (Riser 1)
Abbildung 66. Installieren des Erweiterungskarten-Risers (Riser 2)
94 Installieren und Entfernen von Systemkomponenten
Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Erweiterungskarten-Risern.
