Električnih naprav ne odlagajte med mešane komunal-
ne odpadke, uporabljajte zbirna mesta ločenih odpad-
kov. Za aktualne informacije o zbirnih mestih se obrnite
na krajevne urade. Če so električne naprave odložene na
odlagališčih odpadkov, lahko nevarne snovi pronicajo v
podtalnico, pridejo v prehransko verigo in škodijo vašemu
zdravju.
RS|HR|BA|ME | LED držači svjetla za High-bay rasvjetu
LED Highbay dizajniran je za montažu na čvrstu podlogu ili za vješanje i u zatvorenim i otvorenim prostorima.
Zaštita: IP65 – za vanjsku sredinu
Montaža
Metoda 1: prsten (vidi Sl. 1)
Korak 1: Instalirajte prsten s brtvom na dosjed svjetiljke na
navedeno mjesto.
Korak 2: Objesite dosjed svjetiljke na kuku.
Korak 3: Ožičenje 1 na kabel strujnog napajanja: Smeđa-L;
Plava-N; Zelena-G; Ožičenje 2 na dimer: Crvena - Dim+,
Crna - Dim-.
Metoda 2: Pričvrsni nosač (vidi Sl. 2)
Korak 1: Izvadite pribor za pričvršćivanje i pričvrstite 4 vijka
koristeći križni odvijač.
Korak 2: Podesite svjetiljku u željeni kut ugradnje, a zatim
zategnite unutrašnje imbus vijke koristeći se imbus ključem.
Korak 3: Ugradite 2 kom. M8 vijaka s tiplama na montažnu
površinu prema položaju rupa za montažu na našoj svjetiljci:
M8 vijke s tiplama, matice, osigurače i ravne podložne pločice
morate pripremiti sami.
Korak 4: Pričvrstite svjetiljku vijcima s tiplama.
Korak 5: Zategnite vijke za pritezanje.
Korak 6: Ožičenje 1 na kabel strujnog napajanja: Smeđa-L;
Plava-N; Zelena-G; Ožičenje 2 na dimer: Crvena - Dim+,
Crna - Dim-
Montažna visina 2,5 m.
Priključite kabel napajanja za uključenje u mrežu napajanja
220–240 V~.
Priključeni vodič tijekom montaže reflektora ne smije biti
uključen u mrežu napajanja. Povezivanje priključnog kabla
sa reflektorom smije biti izvršeno samo od strane ovlašćene
osobe.

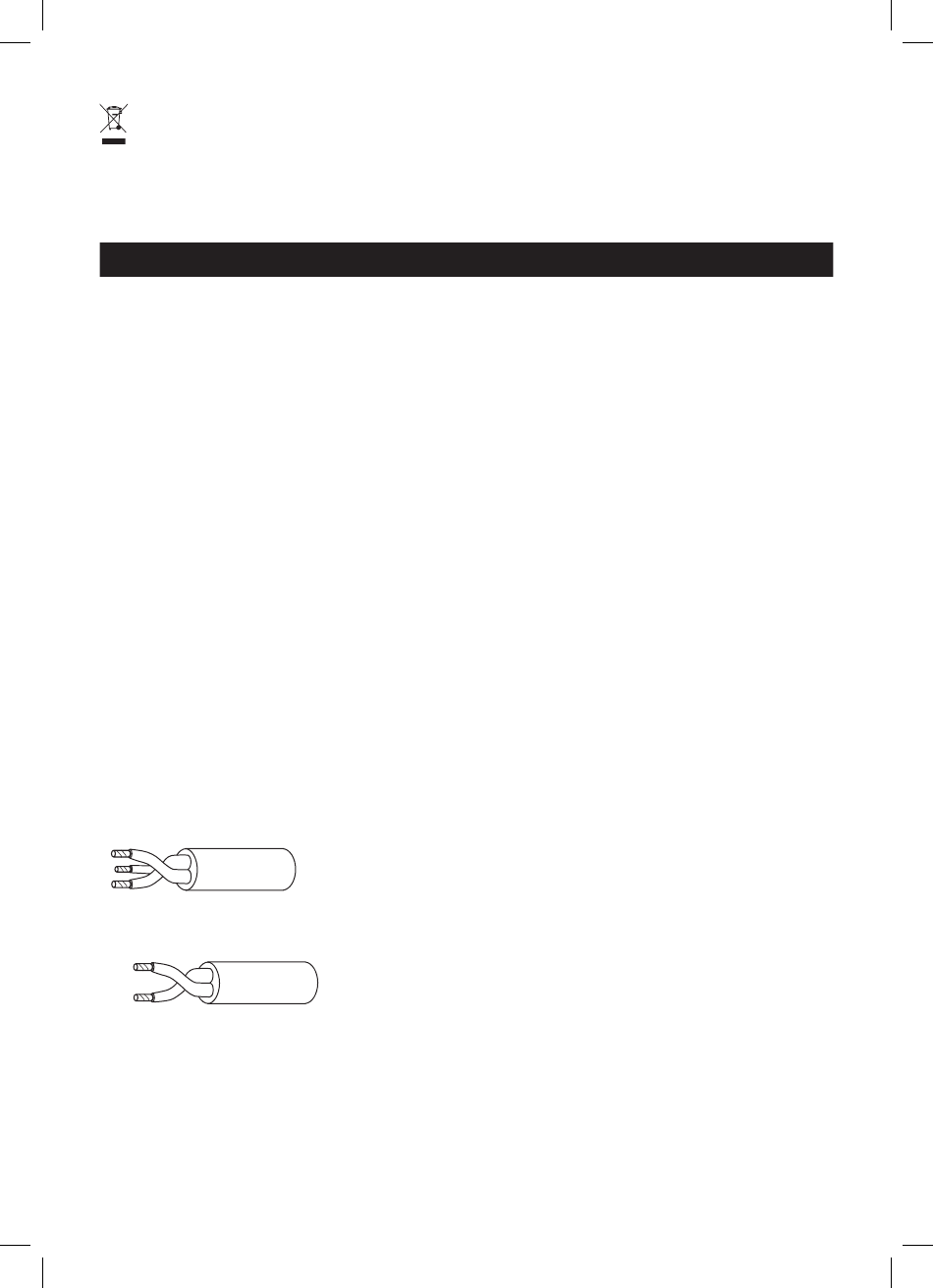

L
G
N
L – smeđa – radni vodič (live)
G – žuto-zelena – zaštitni vodič (ground)
N – modra – plava – srednji vodič (neutral)
Dim +
Dim -
Dim+ – crvena – Jačina +
Dim- – crna – Jačina –
Regulacija jačine (Prigušenje) može se ostvariti na tri načina:
1 ~ 10 VDC signal, 10 V PWM signal, otporno (potenciometar
100 kΩ).
POZOR!!! Ni u kojem slučaju ne spajajte glavne naponske
vodove na spojna mjesta za upravljanje prigušivanjem
svjetla. Opasnost od uništavanja rasvjetnog tijela.
Emos spol.s r.o. izjavlja, da sta ZU1110.12, ZU1110.9, ZU1110.6,
ZU1115.12, ZU1115.9, ZU1115.6, ZU1120.12, ZU1120.9,
ZU1120.6 v skladu z osnovnimi zahtevami in drugimi z njimi
povezanimi določbami direktive. Naprava se lahko prosto
uporablja v EU. Izjava o skladnosti je del navodil ali pa jo lahko
najdete na spletnih straneh http://www.emos.eu/download.
Upute za održavanje:
Prije početka održavanja isključite svjetiljku i pričekajte dok
se ne ohladi.
Za čišćenje se koristite vlažnom mekom krpom.
Svjetiljku nikada ne uranjajte u vodu niti druge tekućine.
Tijekom održavanja, poštivajte opća pravila sigurnosti na radu
i budite posebice oprezni.
UPOZORENJE
• Ako je vanjski savitljivi kabel ove svjetiljke oštećen, smije
ga zamijeniti isključivo proizvođač ili ovlašteni serviser ili
slična kvalificirana osoba s ciljem izbjegavanja opasnosti
od strujnog udara.
• Izvor svjetla u ovoj svjetiljci smije mijenjati samo proi-
zvođač ili njegov servisni zastupnik ili slična kvalificirana
osoba.
• Ne uključuje blok priključka. Ugradnja može zahtijevati
savjet kvalificirane osobe.
• Terminalski blok za priključivanje napajanja: 3 terminala
za pritezanje vijcima ili bez vijaka, za vodiče presjeka do
1,0 mm
i napona min. 230 V. Za instalaciju s priključiva-
2
njem žica za upravljanje dimerom, potrebna su dodatna
2 terminala.
• Pridržavajte se minimalne udaljenosti od 1 m između
Highbay rasvjetnog tijela i predmeta ili površine koju
osvjetljavate.
• Ako ugrađujete Highbay rasvjetu pod krov, zadržite
udaljenost od najmanje 0,2 m između gornje strane
rasvjetnog tijela i donje površine krova.
• Kada se Highbay rasvjetno tijelo koristi na zapaljivoj
površini, pridržavajte se gornjih uputa.
• Priključivanje Highbay rasvjetnog tijela na električnu
mrežu dopušteno je isključivo uz ugradnju i zaštitu prema
važećim zakonskim propisima i normama.
• Prije diranja Highbay rasvjetnog tijela ili obavljanja
održavanja ili popravaka, rasvjetno tijelo treba isključiti
s mrežnog napajanja. To može učiniti isključivo stručna
osoba, osposobljena sukladno važećim zakonskim pro-
pisima o potrebnim kvalifikacijama za takve aktivnosti.
• Ne koristite Highbay rasvjetna tijela bez zaštitnog stakla.
• Zaštita od opasnog kontaktnog napona osigurava se
putem priključivanja na neutralni vodič.
• Vanjski savitljivi kabel za rasvjetno tijelo nije zamjenjiv; ako
se taj kabel ošteti, rasvjetno tijelo se više ne smije koristiti
i mora se zamijeniti.
• Izvor svjetla ovog rasvjetnog tijela nije zamjenjiv; na kraju
životnog vijeka izvora svjetla, mora se zamijeniti cijelo
rasvjetno tijelo.
• Uz rasvjetno tijelo ne dobiva se priključna kutija. Ugradnja
može zahtijevati pomoć kvalificirane osobe.
• Pozor - rizik od strujnog udara.
9
