HU | LED-es szerelvény High-bay világításhoz
A LED-es Highbay világítótestet úgy tervezték, hogy stabil felületre felszerelhető, illetve beltérben vagy kültéren egyaránt
felakasztható legyen.
Borítás: IP65 – kinti környeztnek megfelelően.
Szereles
1. módszer: akasztó (lásd az 1. ábrát)
1) lépés: Szerelje fel a hurkot az alátéttel a lámpatestre a
megadott helyzetben.
2) lépés: Akassza fel jól a lámpatestet az akasztóra.
3) lépés: 1. kábel bekötése a betápra: barna – fázis; kék – nulla;
zöld – föld; 2. kábel bekötése a fényerő-szabályozóra: Piros
- Dim+, Fekete - Dim-
2. módszer: rögzítőpánt (lásd az 2. ábrát)
1) lépés: Vegye ki a rögzítőpánt tartozékait, majd csavarja be
a 4 csavart kereszthornyos csavarhúzóval.
2) lépés: Igazítsa a lámpatestet a kívánt felszerelési szögbe,
majd húzza meg a belső kulcsnyílású csavarokat imbusz-
kulccsal.
3) lépés: Illesszen 2 db M8 dübelt a szerelési felületre, a lám-
patesten lévő furatoknak megfelelő helyre, az M8 dübeleket,
a csavaranyákat, a tőcsavarokat és az alátéteket Önnek kell
biztosítania.
4) lépés: Szerelje fel a lámpatestet a dübelekre.
5) lépés: Húzza meg a csavaranyákat.
6) lépés: 1. kábel bekötése a betápra: barna – fázis; kék – nulla;
zöld – föld; 2. kábel bekötése a fényerő-szabályozóra: Piros
- Dim+, Fekete - Dim-
Beszerelési magasság: 2,5 m
A tápvezetéket a reflektor szerelése alatt tilos a 220–240 V~
hálózathoz csatolni. Figyelem! A termék üzembe helyezését
csak szakember végezheti! Az élet- és balesetvédelmi sza-
bályok be nem tartásáért, illetve a hibás szerelésből adódó
esetleges sérülésért, a termékek károsodásáért semmilyen
felelősséget nem vállalunk.

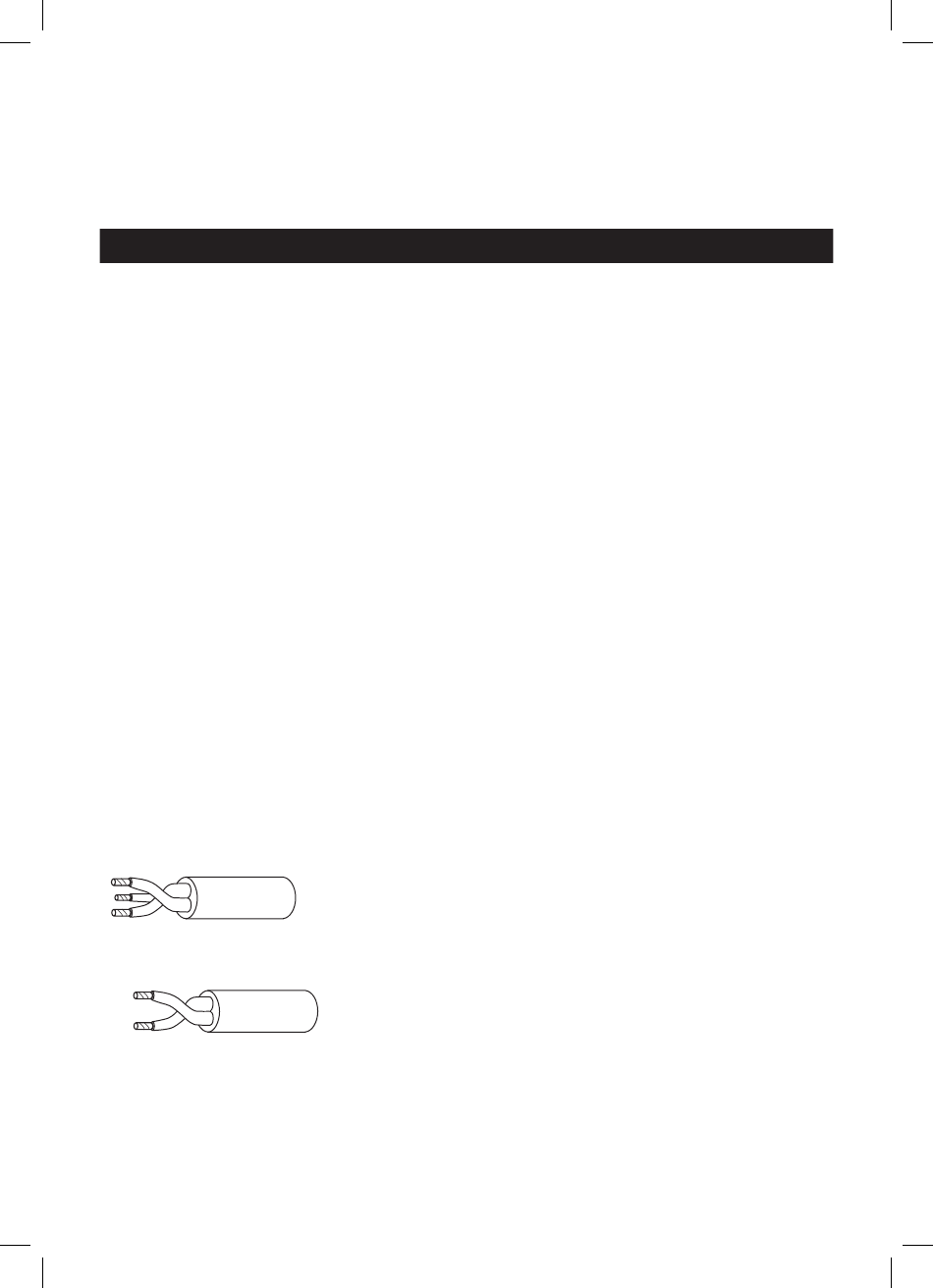

L
G
N
L – barna – fázis
G – zöld-sárga – földelés
N – kék – nullvezető
Dim +
Dim -
Dim+ – piros – a fényerő növelése
Dim- – fekete – a fényerő csökkentése
A fényerő-szabályozás az alábbi három módon végezhető el:
1 ~ 10 VDC jellel, 10 V-os PWM jellel, rezisztív módon (poten-
ciométer 100 kΩ).
ZU1120.9, ZU1120.6 jest zgodny z wymaganiami podsta-
wowymi i innymi, właściwymi postanowieniami dyrektywy.
Urządzenie można bez ograniczeń użytkować w UE.
Deklaracja zgodności znajduje się na stronach internetowych
http://www.emos.eu/download.
FIGYELEM!!! Semmilyen körülmények között ne csatla-
koztasson hálózati feszültséget a fényerő szabályozására
használni kívánt vezetékekre. Ebben az esetben ugyanis
a világítótest károsodhat.
Karbantartasi utmutato:
Karbantartási munkák előtt kapcsolja le a lámpát, és várja
meg, amíg az egység lehűl.
Egy enyhén nedves, puha rongy használatával tisztítsa meg.
Soha ne merítse a lámpát vízbe vagy más folyadékba.
A karbantartás során tartsa be a foglalkozásbiztonsági szabá-
lyokat, és igen körültekintően járjon el.
FIGYELMEZTETES
• Ha a lámpa külső hajlékony kábele vagy zsinórja sérült,
a veszély elkerülése érdekében kizárólag a gyártó vagy
a szerviztechnikusa, illetve hasonló képesítésű személy
pótolhatja.
• A lámpában lévő fényforrást kizárólag a gyártó vagy a
szerződéses szerviztechnikusa, illetve hasonló képesítésű
személy cserélheti.
• A kapocsléc nem tartozék. A felszereléshez szakember
tanácsára lehet szükség.
• Sorkapocs a tápfeszültséghez csatlakoztatáshoz: az 1
mm vastag vezeték 3 soros csavaros vagy csavarmentes
2
szilárd rögzítéséhez, 230 V tápfeszültséghez. A vezetékek
fényerő-szabályozóhoz való csatlakoztatásához további 2
sorkapocs szükséges.
• A megvilágítani kívánt tárgy vagy felület és a Highbay
világítótest között tartson legalább 1 m távolságot.
• Ha a Highbay világítótestet tetőszerkezet alá szereli fel,
tartson legalább 0,2 m-es távolságot a világítótest felső
része és a tetőszerkezet alja között.
• Ha a Highbay világítótestet gyúlékony felületen használja,
tartsa be a fenti utasításokat.
• A Highbay világítótest elektromos hálózatra való rákötését
a hatályos előírásoknak és szabványoknak megfelelően
kell elvégezni.
• Mielőtt beavatkozást, karbantartást vagy javítást végezne
a Highbay világítótesten, előbb le kell választania azt
az elektromos hálózatról. Az áramforrás karbantartását
és javítását kizárólag olyan szakember végezheti, aki
rendelkezik az ilyen jellegű munkákhoz előírt, szükséges
szakképesítéssel.
• Ne használja a Highbay világítótestet a védőüveg nélkül.
• A veszélyes érintési feszültség elleni védelmet nullvezető
biztosítja.
• A világítótest külső rugalmas kábele nem cserélhető; ha a
kábel megsérül, a világítótestet ki kell dobni.
• A világítótest fényforrása nem cserélhető; a világítótest
élettartama után az egész világítótestet ki kell cserélni.
