PL | LED High-bay
Oprawa przemysłowa LED Highbay jest przeznaczona do montażu na mocnym podłożu albo do zawieszania w pomieszczeniach
wewnętrznych i na zewnątrz.
Stopień ochrony: IP65
Montaż
Metoda 1: Oko do zawieszania (patrz rys. 1)
1. Oko do zawieszana wyposażone w gumową podkładkę
wkręcamy w oprawę zgodnie z rys. 1
2. Oprawę starannie zawieszamy na haku.
3. Podłączamy przewód zasilający: Brązowy – faza, niebieski
– zero, zielony – przewód ochronny
Podłączamy przewód do ściemniacza: Czerwony – Dim+,
Czarny – Dim-
Metoda 2: Pałąk (patrz rys. 2)
1. Bierzemy uchwyty do mocowania pałąka i przykręcamy
je za pomocą czterech wkrętów krzyżowych do korpusu
oprawy oświetleniowej.
2. Pałąk przymocowujemy do uchwytów za pomocą śrub
imbusowych, regulujemy kąt ustawienia oprawy i dokrę-
camy śruby imbusowe.
3. Do zawieszenia oprawy oświetleniowej wykorzystujemy
dwie śruby M8. Przed montażem wykonujemy w stropie
dwa otwory, w które wkładamy kołki rozporowe zgodnie
z rys. 3.
4. Następnie przymocowujemy oprawę za pomocą dwóch
śrub rozporowych M8 wyposażonych w podkładki.
5. Mocno dokręcamy śruby.
6. Podłączamy przewód zasilający: Brązowy – faza, niebieski
– zero, zielony – przewód ochronny.
Podłączamy przewód do ściemniacza: Czerwony – Dim+,
Czarny – Dim-
Wysokość montażowa 2,5 m.
Podłączany przewód nie może być w trakcie montażu podłą-
czony do sieci zasilającej 220–240 V~. Przyłączenie kabla zasi-
lającego do reflektora może wykonać pracownik posiadający
odpowiednie kwalifikacje.

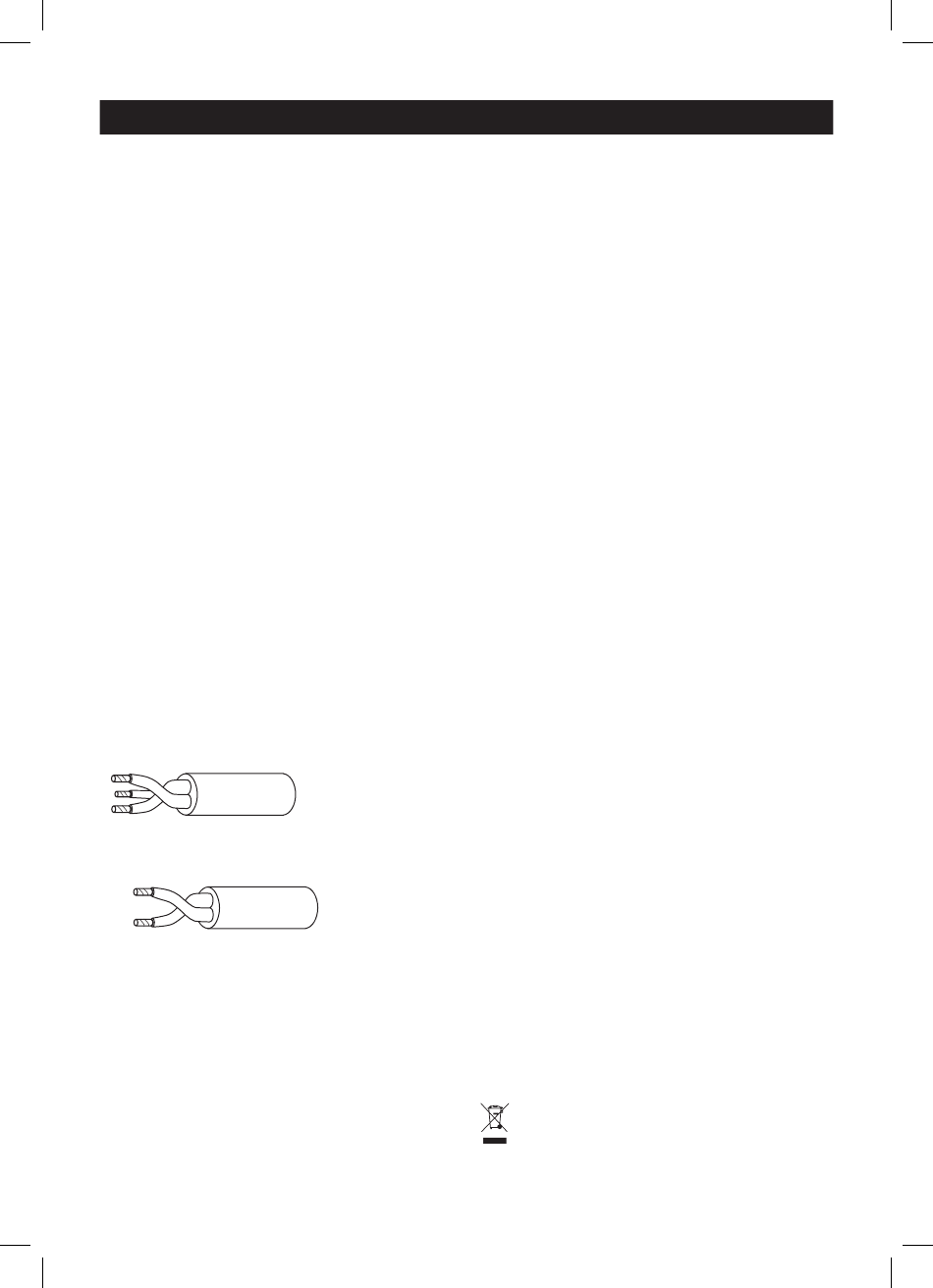

L
G
N
L – brązowy – przewód fazowy (czynny)
G – żółto-zielony – przewód ochronny (uziemienie)
N – niebieski – przewód zerowy (neutralny)
Dim +
Dim -
Dim+ – czerwony – ściemnianie +
Dim- – czarny – ściemnianie –
Ściemnianie może być realizowane trzema metodami: sygna-
łem 1 ~ 10 VDC, sygnałem 10 V PWM, oporowo (potencjometr
100kΩ).
OSTRZEŻENIE!!! W żadnym przypadku nie podłączamy
napięcia sieciowego do przewodów przeznaczonych do
sterowania ściemnianiem. To grozi zniszczeniem oprawy
oświetleniowej.
Zalecenia do konserwacji:
Przed rozpoczęciem konserwacji reflektor należy wyłączyć i
poczekać, aż wystygnie.
Do czyszczenia stosujemy wilgotną, delikatną ściereczkę.
Reflektora nigdy nie zanurzamy do wody albo do innych
cieczy.
Podczas konserwacji przestrzegamy ogólnych zasad bezpie-
czeństwa pracy i zachowujemy szczególną ostrożność.
UWAGA
• Jeżeli zewnętrzny przewód giętki albo przewód zasilający
do tego źródła światła jest uszkodzony, to aby zapobiec
zagrożeniu, musi go wymienić wyłącznie producent,
technik z jego serwisu albo inna osoba posiadająca wy-
magane kwalifikacje.
• Źródło światła w tej oprawie może wymienić wyłącznie
producent, technik z jego serwisu albo inna osoba po-
siadająca wymagane kwalifikacje.
• Reflektor nie ma listwy zaciskowej. Przy jego instalacji
może być potrzebna pomoc wykwalifikowanej osoby.
• Listwa zaciskowa do podłączenia zasilania: 3-przewodowa
śrubowa albo bezśrubowa, umożliwiająca podłączenie
na stałe przewodów o przekroju 1 mm
230 V. Do podłączenia przewodów do ściemniania są
potrzebne kolejne 2 zaciski.
• Zachowujemy minimalną odległość 1 m między opra-
wą Highbay, a przedmiotem albo powierzchnią, którą
oświetlamy.
• Jeżeli oprawę Highbay umieszczamy pod dachem, to
musimy zachować minimalną odległość 0,2 m między
górną częścią oprawy oświetleniowej, a dolną częścią
zadaszenia.
• Przy zastosowaniu oprawy Highbay na palnej powierzch-
ni, przestrzegamy poprzednich zaleceń.
• Oprawę Highbay można podłączyć tylko do takiej sieci
elektrycznej, której instalacja i zabezpieczenie odpowiada
obowiązującym normom.
• Przed jakąkolwiek ingerencją do wnętrza oprawy Highbay
albo wykonywaniem konserwacji i serwisu, oprawę trzeba
odłączyć od sieci elektrycznej. Tę czynność może wykonać
tylko osoba WYKWALIFIKOWANA w znaczeniu obowiązu-
jących przepisów dotyczących kwalifikacji wymaganych
do wykonywania pracy.
• Nie korzystamy z oprawy Highbay bez klosza ochronnego.
• Ochrona przed niebezpiecznym napięciem dotykowym
jest zapewniona przez samoczynne odłączenie od zasi-
lania - „zerowanie".
• Zewnętrzny przewód giętki albo elastyczny do zasilania tej
oprawy jest niewymienialny; jeżeli przewód zasilający zo-
stanie uszkodzony, to cała oprawa musi być zezłomowana.
• Źródło światła w tej oprawie jest niewymienialne; po
zakończeniu okresu eksploatacji tej oprawy trzeba wy-
mienić całą lampę.
• Oprawa oświetleniowa nie ma listwy zaciskowej. Instalacja
może wymagać pomocy wykwalifikowanej osoby.
• Uwaga, niebezpieczeństwo porażenia prądem elek-
trycznym.
Zgodnie z przepisami Ustawy o ZSEiE zabronione jest
umieszczanie łącznie z innymi odpadami zużytego
sprzętu oznakowanego symbolem przekreślonego
kosza. Użytkownik, chcąc pozbyć się sprzętu elektronicznego
i elektrycznego, jest zobowiązany do oddania go do punktu
