SK | LED Svietidlo pre vysoké stropy (Highbay)
LED Highbay je určené na montáž na pevný podklad alebo na zavesenie do vonkajších aj vnútorných priestorov.
Krytí: IP65 – pre vonkajšie prostredie
Montaž
Metóda 1: Závesné oko (pozri obr. 1)
1. Naskrutkujte závesné oko opatrene gumovou podložkou
na svietidlo podľa obr. 1
2. Zaveste svietidlo pevne na hák.
3. Pripojte napájací kábel: Hnedá - fáza, Modrá - nula, Zelená
- ochranný vodič
Pripojte kábel na ovládanie stmievania: Červená - Dim+,
Čierna - Dim-
Metóda 2: Hrazda (pozri obr. 2)
1. Vezmite držiaky pre hrazdu a pripevnite ich pomocou
štyroch krížových skrutiek k telu svietidla.
2. Pripevnite hrazdu na držiaky pomocou imbus skrutiek, zá-
roveň si nastavte uhol sklonu svietidla a skrutky utiahnite.
3. Na upevnenie svietidla použite dve skrutky M8. Pred
montážou si do stropu pripravte dve diery s hmoždinkami
podľa nákresu č. 3.
4. Potom svietidlo pripevnite pomocou dvoch skrutiek M8
opatrených podložkami.
5. Skrutky dostatočne utiahnite.
6. Pripojte napájací kábel: Hnedá - fáza, Modrá - nula, Zelená
- ochranný vodič.
Pripojte kábel na ovládanie stmievania: Červená - Dim+,
Čierna - Dim-
Montážna výška 2,5 m.

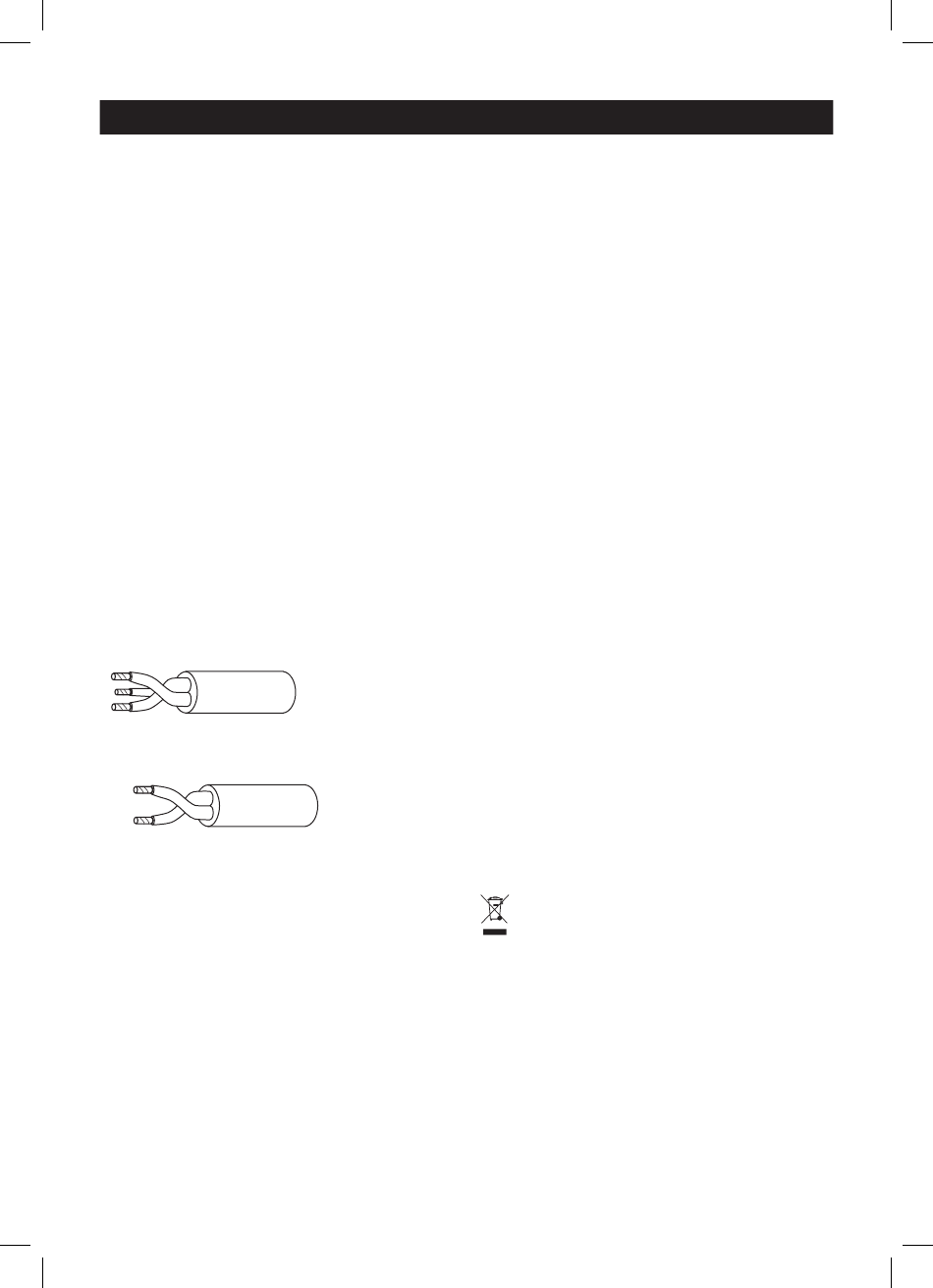

Pripojte napájací kábel pre pripojenie k napájacej sieti
220–240 V~.
L
G
N
L – hnedá – pracovný vodič (live)
G – zelenožltá – ochranný vodič (ground)
N – modrá – stredný vodič (neutral)
Dim +
Dim -
Dim+ – červená – Stmievanie +
Dim- – čierna – Stmievanie –
Stmievanie môže byť riešené tromi metódami: signálom
1 ~ 10 VDC, signálom 10 V PWM, odporovo (potenciometer
100 kΩ).
POZOR !!! V žiadnom prípade nepripájajte sieťové napätie
na vodiče určené pre ovládanie stmievania. Hrozí tým
zničenie svietidla.
Pokyny pre udržbu:
Pred začiatkom údržby svietidlo vypnite a počkajte, kým sa
ochladí.
Na čistenie používajte vlhkú jemnú handričku.
Nikdy svietidlo neponárajte do vody alebo inej tekutiny.
Počas údržby dodržujte všeobecné pravidlá pre bezpečnosť
práce a buďte zvlášť opatrní.
UPOZORNENIE
• Ak sú vonkajší ohybný kábel alebo šnúra tohto svietidla
poškodené, musia ich pre zabránenie nebezpečia nahradiť
výhradne výrobca alebo jeho servisný technik alebo osoba
s rovnakou kvalifikáciou.
• Svetelný zdroj v tomto svietidle smie vymeniť iba výrobca
alebo jeho zmluvný servisný technik alebo podobne
kvalifikovaná osoba.
• Svietidlo nemá svorkovnicu. Inštalácia môže vyžadovať
pomoc kvalifikovanej osoby.
• Svorkovnica pre pripojenie k napájaniu: 3-svorková
skrutková alebo bezskrutková, ktorá umožňuje pevné
pripojenie vodiča s prierezom 1 mm
230 V. Pre pripojenie vodičov ku stmievaniu sú potrebné
ďalšie 2 svorky.
• Zachovajte minimálnu vzdialenosť 1 m medzi Highbay
svietidlom a predmetom alebo plochou, ktorú osvetľujete.
• Ak umiestňujete Highbay svietidlo pod zastrešenie, zacho-
vajte medzi vrchnou stranou svietidla a spodnou stranou
zastrešenia minimálnu vzdialenosť 0,2 m.
• Pri použití Highbay svietidla na horľavej ploche dodržte
predošlé pokyny.
• Highbay svietidlo možno pripojiť iba do elektrickej siete,
ktorej inštalácia a istenie odpovedá platným normám.
• Pred akýmkoľvek zásahom do Highbay svietidla alebo
vykonávaním údržby a servisu je nutné svietidlo odpojiť
od elektrickej siete. Túto činnosť smie vykonávať iba
osoba ZNALÁ v zmysle platných vyhlášok o spôsobilosti
k činnostiam.
• Nepoužívajte Highbay svietidlo bez ochranného skla.
• Ochrana pred nebezpečným dotykovým napätím je
zaistená „nulovaním".
• Vonkajší ohybný kábel alebo šnúra tohto svietidla sa
nemôžu nahradiť; ak je šnúra poškodená, musí sa svie-
tidlo zničiť.
• Svetelný zdroj tohto svietidla je nevymeniteľný; po
skončení životnosti tohto svietidla je nutné vymeniť
celé svietidlo.
• Svietidlo nemá svorkovnicu. Inštalácia môže vyžadovať
pomoc kvalifikovanej osoby.
• Pozor, nebezpečenstvo úrazu elektrickým prúdom.
Nevyhadzujte elektrické spotrebiče ako netriedený
komunálny odpad, použite zberné miesta triedeného
odpadu. Pre aktuálne informácie o zberných miestach
kontaktujte miestne úrady. Pokiaľ sú elektrické spotrebiče
uložené na skládkach odpadkov, nebezpečné látky môžu
presakovať do podzemnej vody a dostať sa do potravinového
reťazca a poškodzovať vaše zdravie.
EMOS spol. s r.o. prehlasuje, že ZU1110.12, ZU1110.9,
ZU1110.6, ZU1115.12, ZU1115.9, ZU1115.6, ZU1120.12,
ZU1120.9, ZU1120.6 je v zhode so základnými požiadavkami
a ďalšími příslušnými ustanoveniami smernice. Zariadenie je
možné voľne prevádzkovať v EÚ. Prehlásenie o zhode možno
nájsť na webových stránkach http://www.emos.eu/download.
