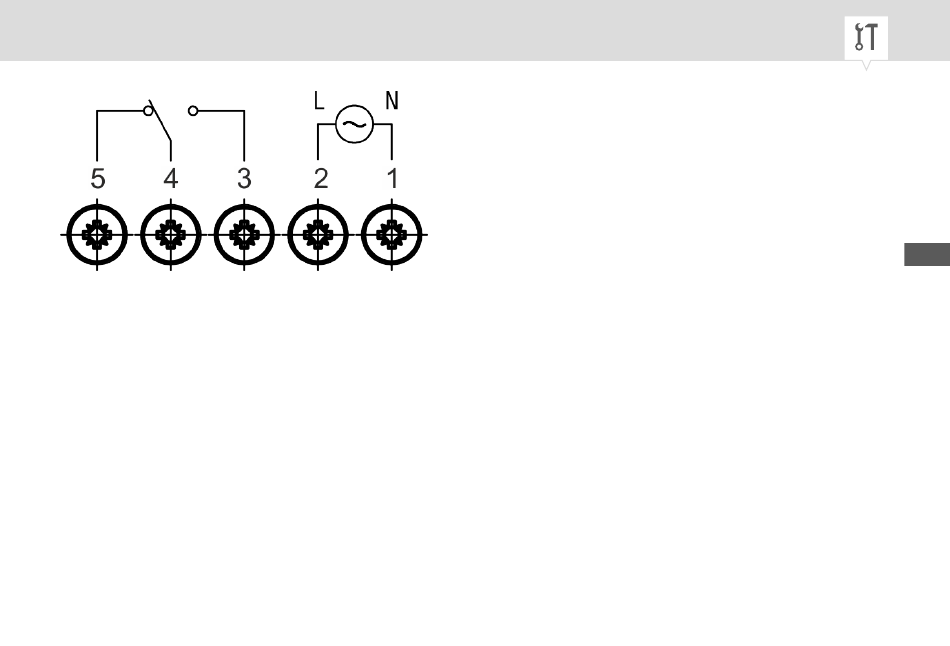

Fig. 3: Esquema de conexión
1
Neutro
2
Fase
3
COM (contacto inversor, contacto conductor común)
4
NO (contacto de trabajo, contacto de cierre)
5
NC (contacto de reposo, contacto de apertura)
9.
Por medio del esquema de conexión (Fig. 3), introduzca los cables de conexión en los bornes de
conexión correspondientes (Fig. 1/6).
