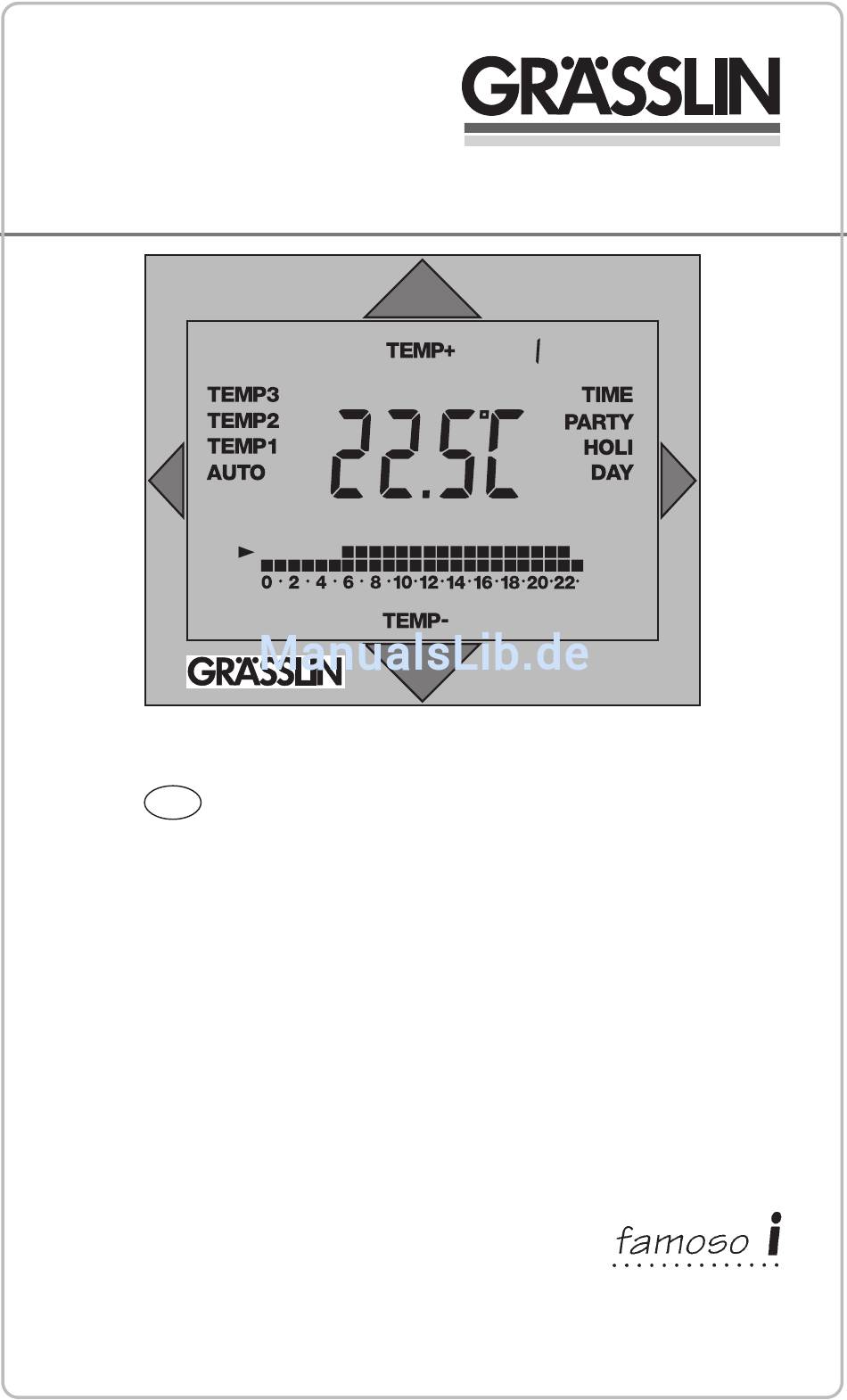

- Seite 1 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsangabe Inhaltsangabe Betriebsart AUTO Betriebsart TEMP 3 Kurzbeschreibung Betriebsart TEMP 2 Einfachstbedienung 6.10 Betriebsart TEMP 1 6.11 Betriebsart PARTY Installation / Anschluß 6.12 Betriebsart HOLIDAY Installation Batterie einsetzen / wechseln 7 - 8 Systemeinstellung Uhr / Datum einstellen Einstellung Parameter Sommer-/ Winterzeit einstellen Heizzyklus / Ed - Wert Heizzyklus / Ed - Wert einstellen... -
Seite 3: Kurzbeschreibung
2. Kurzbeschreibung Beispiel: Werks-Programm P1 - Wochenübersicht Montag Die digitale Zeitschaltuhr famoso 2000 sorgt mit ih- ren verschiedenen Programmen und Einstell- möglichkeiten immer für eine komfortable Raum- temperatur. Das Gerät beinhaltet: Dienstag 4 Werks- Programme Die Werksprogramme orientieren sich an der Kalen- derwoche und sind auf unterschiedliche Lebensge- wohnheiten abgestimmt. -
Seite 4: Einfachstbedienung
2.1 Einfachstbedienung Ihr Gerät ist angeschlossen und der Installateur hat mit Ihnen Ihr Wunschprogramm eingestellt. Möchten Sie die Temperatur vorübergehend än- dern, verfahren Sie wie folgt: Anzeige zeigt aktuelle Raumtemperatur Taste auf dem Display 1x drücken TEMP+ TEMP- und die eingestellte Raumtemperatur ablesen Anzeige für die eingestellte Raumtemperatur Tasten auf dem Display drücken TEMP+... -
Seite 5: Installation/Anschluß
3. Installation/Anschluß Die Montage / Installation muß von einer Fachkraft mit entsprechender Sorgfalt durchge- führt werden. Vor der Montage Heizungsanlage ausschalten! Überprüfen und sicherstellen, daß die An- schlußdrähte keine Spannung führen Systemeinstellungen siehe Seite 28 Anschlußdrähte fachgerecht abisolieren und dem Schaltbild entsprechend anschließen Kontakt 3 - 4 geschlossen = Heizbetrieb/Kühlbetrieb Kontakt 3-4 geschlossen = Heizbetrieb... -
Seite 6: Installation
3.1 Installation Weitere Blenden können montiert werden. wird die Blende der Fa. VIMAR – aus der Serie „Idea“ – verwendet, werden die Freiräume links und rechts vom Bedienteil mit dem beigelegten Klebestreifen abgedeckt. wird die Blende der Fa. bticino – aus der Serie „Living“ – verwendet, müssen alle 4 Befestigungslaschen am Gehäuse abgebrochen werden. -
Seite 7: Batterie Einsetzen / Wechseln 7
Batterietyp LR 6 / AA ( 2 Stück) auf der Geräteunterseite einsetzen (nur Alkaline Batterien verwenden) Nach dem Einsetzen der Batterien ( nur nach der 1. Montage ) RESET durchführen. Chronostat famoso i in das Gehäuse stecken – Bedienteil wird verriegelt. - Seite 8 3.2 Batterie einsetzen / wechseln Anzeige erscheint Batterien umgehend austauschen, da sonst die Funktionssicherheit nicht gewährleistet ist. Daten bleiben beim Batteriewechsel ca. 2 Minuten gesichert Siehe Seite 7 Hinweis: Das Gerät mißt die Batteriespannung während des Ein- und Ausschaltens der Heizung / Kühlung.
- Seite 9 4. Aktuelle Uhrzeit / Datum einstellen TIME Taste 1x drücken Uhrzeit erscheint Bei Ersteinstellung in der Sommerzeit +/-1h Taste 1x drücken Im Display erscheint +1h TIME+ Taste drücken - aktuelle Uhrzeit einstellen TIME- Taste drücken - Wochentag einstellen Anzeige Wochentag 1=Mo, 2=Di, 3=Mi, 4=Do, 5=Fr, 6=Sa, 7=So Eingabe bestätigen: TIME Taste 1x drücken...
-
Seite 10: Sommer-/ Winterzeit Einstellen
4.1 Sommerzeit / Winterzeit einstellen +/- 1h Taste drücken - Sommer-/ Winterzeit einstellen Angabe (bei Sommerzeit = +1h; bei Winterzeit (Normalzeit) keine Angabe im Display ) Bitte beachten Sie, daß in der Sommerzeit +1h in der Anzeige eingestellt ist. -
Seite 11: Aktuelle Uhrzeit Abfragen
4.2 Aktuelle Uhrzeit abfragen Taste 1x drücken TIME Anzeige blinkt TIME Anzeige zeigt aktuelle Uhrzeit Anzeige zeigt aktuellen Wochentag Werden keine Tasten betätigt, kehrt die Anzeige nach ca. 8 Sekunden automatisch in den Ausgangszustand zurück Taste drücken AUTO Zurück zum automatischen Programmablauf... -
Seite 12: Temperaturniveaus
5. Temperaturniveaus Werkseinstellung Einstellbereich TEMP 3 21° C 18° C ... 35° C TEMP 2 17° C 14° C ... 20° C TEMP 1 5° C 5° C ... 16° C Hinweis: Der Temperaturmeßbereich ist von 0°C ... 40°C. Wird dieser unter- oder überschritten, wird anstelle von der Temperatur --:-°C angezeigt. -
Seite 13: Temperaturniveaus Ändern
5.1 Temperaturniveaus ändern Taste drücken Temperaturniveau auswählen AUTO TEMP 3 21° C TEMP 2 17° C TEMP 1 5 ° C (Werkseinstellung) Anzeige blinkt Anzeige zeigt eingestellte Temperatur TEMP+ Taste drücken - Temperatur ändern TEMP- Taste drücken - AUTO AUTO = automatischer Programmablauf Hinweis: Stellen Sie die Temperatur für die Temperatur- niveaus immer so ein, daß... -
Seite 14: Übersicht Programme Und Betriebsarten
6. Übersicht Programme und Betriebsarten Werks - Programme P 1 - P 4 Werks - Programm Seite 15 Die Werksprogramme orientieren sich an der Werks - Programm Seite 16 Kalenderwoche und sind auf unterschiedliche Werks - Programm Seite 17 Lebensgewohnheiten abgestimmt. Sie können in- dividuell verändert werden Werks - Programm Seite 18... - Seite 15 6.1 Werks - Programm P 1 Das Werks - Programm P 1 ist ein Tages- und Abendprogramm d.h. das Programm ist so ausgelegt, daß tagsüber und abends konstant eine angeneh- me Temperatur herrscht. Uhrzeit und Temperaturwechsel: Beispiel mit Werkseinstellungen für die Temperaturniveaus TEMP 3 = 21°...
- Seite 16 6.2 Werks - Programm P 2 Das Werks - Programm P 2 ist ein Ganztagsarbeits - Programm d.h. das Programm ist so ausgelegt, daß an Wochentagen zum Frühstück, abends und am Wochenende den ganzen Tag konstant eine angenehme Temperatur herrscht. Uhrzeit und Temperaturwechsel: Beispiel mit Werkseinstellungen für die Temperaturniveaus...
- Seite 17 6.3 Werks - Programm P 3 Das Werks - Programm P 3 ist ein Arbeitstags - Programm d.h. das Programm ist so ausgelegt, daß an Wochentagen zum Frühstück, zum Mittagessen und am Abend, sowie am Wochenende den ganzen Tag eine konstant angenehme Temperatur herrscht.
- Seite 18 6.4 Werks-Programm P4 Das Werks - Programm P 4 ist ein Wochenendhaus-Programm d.h. das Programm ist so ausgelegt, daß Freitag den halben Tag und am Wochenende den ganzen Tag eine konstante, angenehme Temperatur herrscht. Uhrzeit und Temperaturwechsel: Beispiel mit Werkseinstellungen für die Temperaturniveaus TEMP 3 = 21°C TEMP 2 = 17°C...
- Seite 19 6. 5 Werks - Programm P 1 bis P 4 auswählen P 1- 4 Taste drücken Werks- Programm auswählen Anzeige zeigt das ausgewählte Werks - Programm Nach ca. 8 Sekunden kehrt die Anzeige automatisch in den Ausgangszustand zurück...
- Seite 20 6.6 Individual - Programm auswählen / lesen Das Individual- Programm ist ein geändertes Werks- Programm. Sie wollen z.B. das Werks- Programm P 1 lesen oder ändern. P 1- 4 Taste drücken das Werks- Programm P 1 auswählen PROG. Taste 1x drücken In der Anzeige erscheint 1 = Mo Taste gedrückt halten bis 1.
-
Seite 21: Individual-Programm Eingeben
6.6.1 Individual-Programm eingeben Montag bis Donnerstag Freitag Samstag und Sonntag Beispiel: Passen Sie das Programm ( P1 ) nach ihren Bedürfnissen wie folgt an: Sie möchten Mittwoch den ganzen Tag die Temperatur auf 17°C absenken. P1- 4 Taste drücken bis P1 in der Anzeige erscheint PROG. - Seite 22 6.6.1 Individual - Programm eingeben Montag bis Donnerstag Freitag Samstag und Sonntag Beispiel: Passen Sie das Programm ( P1 ) nach ihren Bedürfnissen wie folgt an: Sie möchten am Freitag von 12:00 bis 17:00 Uhr die Tempera- tur auf 17°C absenken. P1- 4 Taste drücken bis P1 in der Anzeige erscheint PROG.
- Seite 23 6.6.2 COPY - Funktion Beispiel: Sie haben den 1. Tag programmiert Um das Tagesprogramm auf nachfolgende Tage zu übertragen betätigen Sie die Taste COPY Tag 1 COPY auf Tag 2 - COPY auf Tag 3 usw. Anzeige zeigt den ausgewählten Tag Hinweis: Beachten Sie, daß...
-
Seite 24: Betriebsart Auto
6.7 Betriebsart AUTO In dieser Betriebsart arbeitet das Gerät entweder nach einem der vier ausgewählten Werks-Programme oder nach dem Individual- Programm Taste drücken AUTO Anzeige Ausgewählte Betriebsart AUTO blinkt im Display... -
Seite 25: Betriebsart Temp
6.8 Betriebsart TEMP 3 6.9 Betriebsart TEMP 2 6.10 Betriebsart TEMP 1 Den Dauertemperatur- Betriebsarten ist je eine Temperatur zugeordnet. Diese bleibt so lange konstant bis eine andere Betriebsart eingestellt wird. Taste drücken Temperaturniveau auswählen AUTO TEMP 3 21°C TEMP 2 17°C TEMP 1 5°C (Werkseinstellung) -
Seite 26: Betriebsart Party
6.11 Betriebsart PARTY Schaltet für 3 Stunden auf das Temperatur- niveau 3 (Werkseinstellung 21°C ) Taste 2x drücken PARTY Anzeige PARTY blinkt Anzeige zeigt eingestellte Raumtemperatur TEMP+ Taste drücken - Wunschtemperatur eingeben TEMP- Nach ca. 8 Sekunden wird die aktuelle Raum- temperatur angezeigt Die Partyeinstellung stellt nach 3 Stunden zurück zum automatischen Programm-... -
Seite 27: Betriebsart Holiday
6.12 Betriebsart HOLIDAY Ist für die Anzahl der eingegebenen Urlaubstage aktiv und schaltet dann zurück auf das vorher ausgewählte Programm. HOLI Taste 3 x drücken HOLI Anzeige blinkt Anzeige 1. Urlaubstag Beispiel: HOLI Taste 1 x drücken = 2 Urlaubstage TEMP+ Taste drücken Temperatur auswählen TEMP-... -
Seite 28: Systemeinstellung
7. Systemeinstellung Die erforderlichen Einstellungen müssen vor Ort bei Inbetriebnahme der Anlage festgelegt werden. Mit den Systemeinstellungen können Sie das Gerät optimal seinem Einsatzzweck anpassen. Eingabe siehe Seite 29 (Einstellungen Parameter) Werkseinstellungen HEAT COOL Heiz- oder Kühlbetrieb TEMP 1 Der eingestellte Wert für Temperatur 1 ist aktiv ( Werkseinstellung 5°C gewährleistet Frostschutz) Ist im AUTO matik- bzw. -
Seite 29: Einstellung Parameter
7.1 Einstellungen Parameter SYS. Taste 1x drücken Die aktiven Systemeinstellungen blinken. Werden keine Tasten betätigt, kehrt die Anzeige nach ca. 8 Sekunden automatisch in den Ausgangszustand zurück Taste drücken - Einstellung ändern PROP Beispiel: Umschalten zwischen proportionalem und einfachem Regelverhalten Anzeige PROP Anzeige... -
Seite 30: Heizzyklus / Ed - Wert
7.2 Heizzyklus - ED - Wert Einstellungsempfehlungen Einstellwert Die Heizzykluseinstellung dient zur Anpassung an die Regelstrecke. Elektrodirektheizung 1 oder 2 Diese wird beeinflußt von: Badezimmerzusatzheizkörper elektr. 2 oder 3 - Raumgröße Einzelraumregelung 3 oder 4 - Art der Heizung mit elektrisch betriebenen Heizkörper- (Konvektoren, Etagenheizungen) ventilen (Warmwasserheizung) - Montageort... -
Seite 31: Heizzyklus / Ed - Wert Einstellen
7.3 Heizzyklus - ED - Wert einstellen SYS. Taste 2x drücken Werden keine Tasten betätigt, kehrt die Anzeige nach ca. 8 Sekunden automatisch in den Aus- gangszustand zurück TEMP+ Taste drücken - Einstellung ändern TEMP- Einstellwert Zykluszeit 1x EIN - 1x AUS 8,5 13 17 21 25,5 in Minuten Einstellung beenden:... -
Seite 32: Betriebsstundenzähler
7.4 Betriebsstundenzähler SYS. Taste drücken Werden keine Tasten betätigt, kehrt die Anzeige nach ca. 8 Sekunden automatisch in den Aus- gangszustand zurück Anzeige zeigt die vollen Betriebsstunden an, an denen die Heizung / Kühlung eingeschaltet war. Taste drücken - zurücksetzen 0000 Einstellung beenden: TIME Taste betätigen... -
Seite 33: Reset
7.5 RESET RES. Taste drücken Bringt den Chronostat in einen definierten Betriebszustand und setzt die aktuelle Uhrzeit zurück auf Montag, 20.00 Uhr Uhr / Datum einstellen siehe Seite 9... -
Seite 34: Werkseinstellungen Aufrufen
7.6 Werkseinstellungen aufrufen Die Werks- Programme P 1- 4 und die Werks- einstellungen für die Temperaturniveaus werden aufgerufen und die aktuelle Uhrzeit wird auf Montag 20:00 Uhr gesetzt. Die individuellen Einstellungen werden dadurch gelöscht. PROG. Taste drücken und gedrückt halten RES. -
Seite 35: Elektronische Verriegelung
7.7 Elektronische Verriegelung Die elektronische Verriegelung verhindert, daß weitere Einstellungen unbefugt vorgenommen werden können. Die Temperatur kann nur eingeschränkt um +/ - 3 Grad verändert werden. Die Zeitabfrage ist möglich. SYS. Taste 1x drücken +/ -1h Taste 1x drücken Freigabe - wiederholen Sie den Vorgang Anzeige Verriegelung Ein / Aus... -
Seite 36: Klimaanlage
7.8 Klimaanlage Wird das Gerät im Kühlbetrieb verwendet sind die Grenzen für die Temperaturbereiche wie folgt: Kühlbetrieb Werkseinstellung Einstellbereich TEMP 3 32° C 27° C ... 35° C TEMP 2 27° C 24° C ... 29° C TEMP 1 23° C 15°... -
Seite 37: Technische Daten
8. Technische Daten Maße H x B x T ( mm ) 82 x 130 x 54 Schaltzustandsanzeige Betriebsarten: Heizbetrieb Flammensymbol Gewicht ca. 240 g Kühlbetrieb Ventilatorsymbol Automatikbetrieb AUTO Betriebsspannung Batterie, Typ 2x LR 6 / AA Dauerbetrieb TEMP1,TEMP 2 oder TEMP 3 Schaltleistung: Partyfunktion PARTY... -
Seite 38: Probleme Und Abhilfe
9. Probleme und Abhilfe Problem: Abhilfe: 1. Eingeschränkte Bedienung bei Unter- 1. Batterien auswechseln Seite 7 spannung, d.h. immer dann wenn das Batterie- Symbol im Display erscheint. Werksprogramme können nicht mehr ausgewählt werden. Beim Programmieren werden Daten nicht gespeichert. 2. Daten lassen sich nicht verändern 2. -
Seite 39: Reinigung Und Pflege
10. Reinigung und Pflege Das Gerät mit einem trockenen Tuch reinigen Keine ätzenden Reinigungsmittel verwenden 11. Serviceadressen Grässlin GmbH & Co. KG FEINWERKTECHNIK Postfach 1232 D-78104 St. Georgen/Schw. Telefon (07724) 933-0 Telefax (07724) 933-240... -
Seite 40: Alphabetisches Stichwortverzeichnis
12. Alphabetisches Stichwortverzeichnis Stichwort Seite Stichwort Seite Anschlüsse PARTY- Betriebsart Anzeigen Parameter Aufnahmelaschen Pfeiltasten AUTO automatischer Programmablauf Probleme und Abhilfe Batterie Programm eingeben / ändern Bedienelemente Raumtemperatur Betriebsstundenzähler Regelverhalten COOL RESET COPY 33/ 42 Datum eingeben Reinigung und Pflege Dauer-Temperaturen Schaltbild Display Service... -
Seite 41: Übersicht
13. Übersicht / Bedienelemente TIME Einstellen der aktuellen Uhrzeit Eingabebestätigung +/- 1h Sommer-/ Winterzeit Ein- und Umstellung PROG. Aufrufen, Lesen und Ändern des Programms P 1-4 Auswahl der Werks- Programme SYS. Systemeinstellungen Seite 28 RES. Rückstellung auf einen definierten Betriebszustand,Uhrzeit Mo 20:00Uhr Temperatur / Uhrzeit einstelllen Temperaturniveau/ Systemeinstellung wählen... - Seite 42 13. Übersicht / Anzeigen HEAT Heizbetrieb COOL Kühlbetrieb TIME + Belegung der Taste - Uhrzeit einstellen TEMP+ Belegung der Taste - Temperatur einstellen Anzeige des aktuellen Wochentages 1234567 TEMP 3 Ausgewählte Betriebsart TEMP 3 TEMP 2 Ausgewählte Betriebsart TEMP 2 TEMP 1 Ausgewählte Betriebsart TEMP 1 AUTO...
- Seite 43 Technische Änderungen vorbehalten. Stand 5 / 97 WA-EKF 3405/03.98/S:MMS/D:Bau/80.10.0746.7/97/00782...
