Grasslin thermio Montageanleitung

thermio
WA-EKF 3641/03.00/S:MMS/D:Str/99/00794/80.10.0872.7
Installationshinweise
Die Montage/Installation muß
von einer Fachkraft oder unter
deren Leitung und Aufsicht
durchgeführt und geprüft
werden.
Hinweise zur Montage:
– nur PVC-Mantelleitung
(Massivdraht) für die
Installation verwenden
– nur auf nicht leitfähigem,
ebenem und festem Unter-
grund montieren
– nur für den Einsatz bei Um-
gebungsbedingungen mit
üblicher Verunreinigung
geeignet

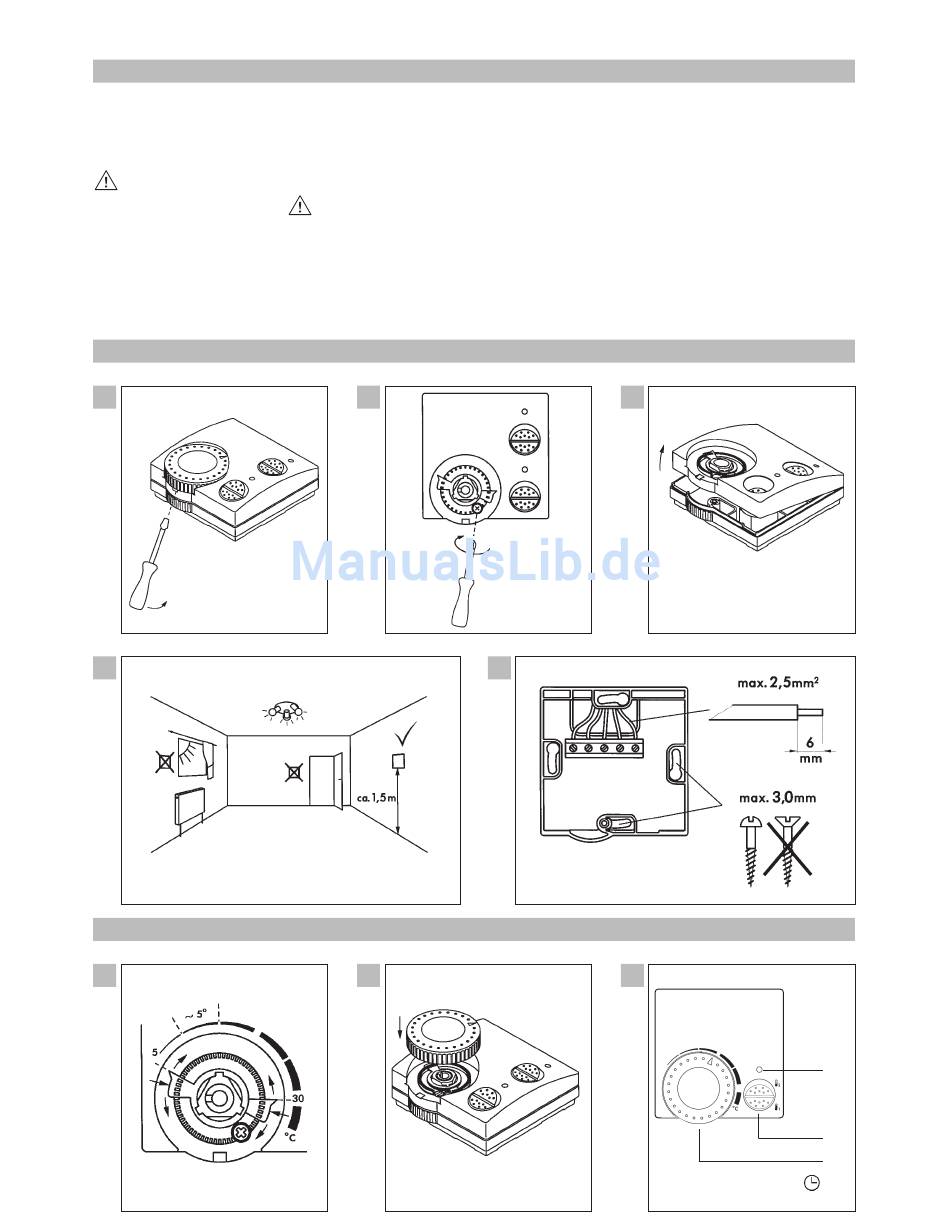

Montage/Anschluß – Assembly/Operation – Montage/Fonctionnement – Montaje/Conexión – Montage/Bediening – Montaz/Obsługa – Montáz/Obsluha – Szerelés/Kezelés
1
4
Bedienung – Operation – Fonctionnement – Conexión – Bediening – Obsługa – Obsluha – Kezelés
6
– bei sachgemäßer Montage
nach VDE 0100 Teil 40,
können die dann noch be-
rührbaren Teile als doppelt
isoliert (Schutzklasse II) an-
gesehen werden
Hinweise für den Betrieb:
Die Elektronik dieses Gerätes
ist gegen Störungen von außen
weitgehend geschützt.
Es ist jedoch zu beachten – je
nach Montageart – daß der
Netzspannung extrem starke
Störspannungsspitzen überla-
gert sein können.
2
7
Auch beim Schalten von Spulen,
z. B. Magnetventile, Schütze,
treten Störungen auf, die ein
elektronisches Gerät trotz aller
internen Schutzmaßnahmen
beeinflußen können.
Um größtmögliche Betriebssich-
erheit zu gewährleisten, müssen
beim Anschluß folgende Details
beachtet werden:
– bei größeren Anlagen ist es
erforderlich, Spulen, z. B.
Magnetventile, Schütze, die
direkt vom Gerät geschal-
tet werden, mit einem pas-
senden Varistor oder RC-
Glied zu entstören
3
5
8
– werden induktive Gleich
spannungsverbraucher
geschaltet, muß eine Lösch-
diode dazugeschaltet werden
– Leuchtstofflampen, sowohl
induktive wie auch kapazitive
Lasten, stellen für die Aus-
gangskontakte eine beson-
dere Beanspruchung dar.
Prüfen Sie im Einzelfall, ob
der Einbau einer weiteren Bau-
gruppe angebracht ist.
– Trennrelais oder Schütz bzw.
– Netz-Entstörfilter
a) a)
b)
c)
d)
