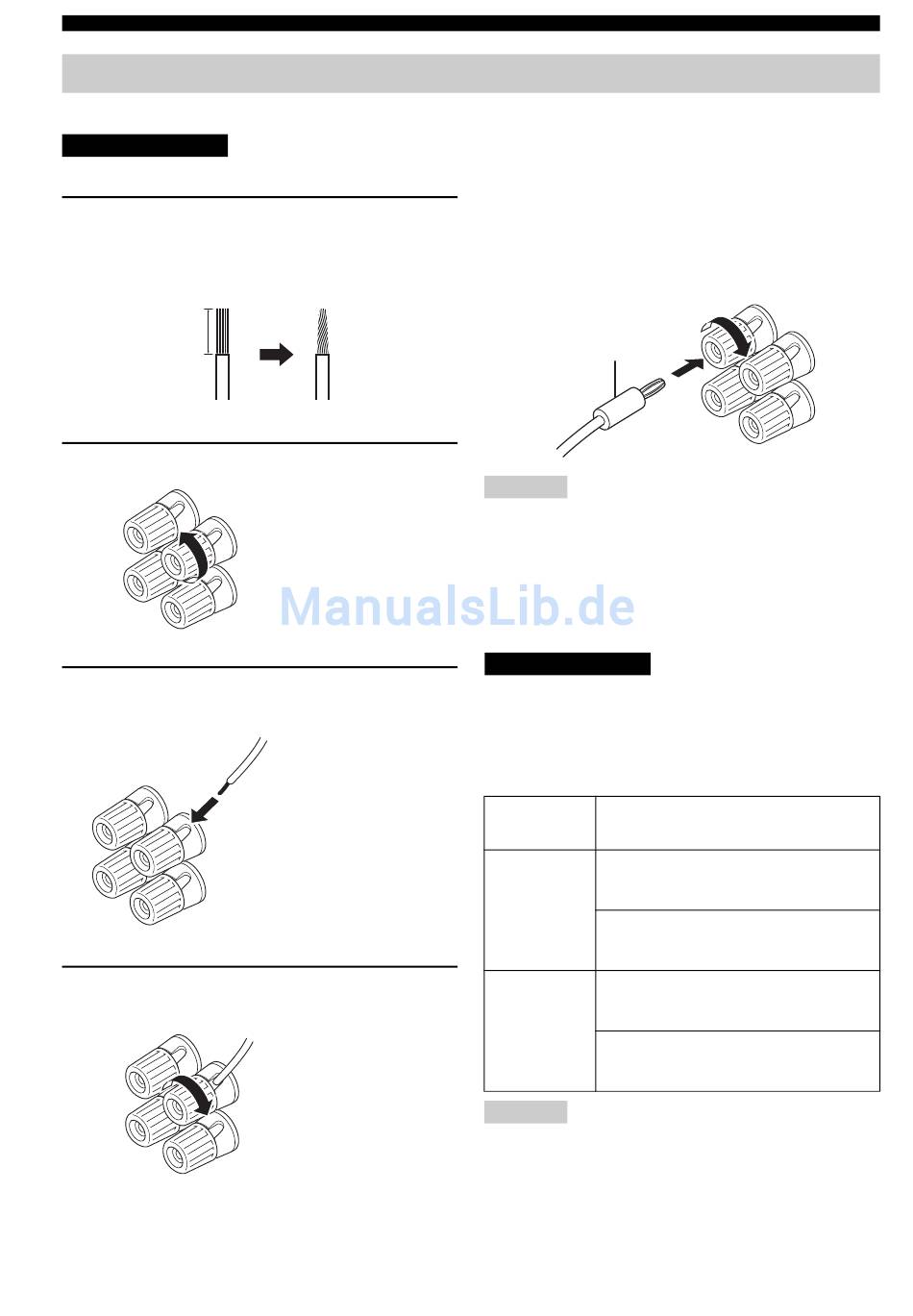

ANSCHLÜSSE
Anschließen der Lautsprecher
Schließen Sie immer den linken Kanal (L), rechten Kanal (R), „+" (rot) und „–" (schwarz) richtig an.
VORSICHT
Vor dem Anschließen der Lautsprecher stellen Sie sicher, dass das Gerät ausgeschaltet ist.
1
Entfernen Sie etwa 10 mm der Isolierung von
jedem Ende des Lautsprecherkabels, und
verdrillen Sie die blankgelegten Litzen des
Kabels, um Kurzschlüsse zu vermeiden.
10 mm
2
Schrauben Sie den Knopf ab.
3
Stecken Sie einen blanken Draht in die
Bohrung an der Seite jeder Klemme ein.
4
Ziehen Sie den Knopf fest, um den Draht zu
sichern.
10
Rot: positiv (+)
Schwarz: negativ (–)
Rot: positiv (+)
Schwarz: negativ (–)
Rot: positiv (+)
Schwarz: negativ (–)
■ Anwschließen des Bananasteckers
(Nur Modelle für USA, Kanada, Australien
und allgemeine Gebiete)
Zuerst ziehen Sie den Knopf fest, und danach stecken Sie den
Bananenstecker am Kabelende in die entsprechende Kleemme.
Bananenstecker
Hinweise
• Sie können einen oder zwei Lautsprechersätze an dieses Gerät
anschließen. Falls Sie nur einen Lautsprechersasgtz verwenden,
schließen Sie diesen an die SPEAKERS A- oder B-Klemmen an.
• Verwenden Sie nur Lautsprecher mit der vorgeschriebenen
Impedanz, wie sie auf der Rückseite des Gerätes angegeben ist.
■ IMPEDANCE SELECTOR-Schalter
VORSICHT
Verschieben Sie den IMPEDANCE SELECTOR-Schalter nicht,
wenn die Stromversorgung dieses Gerätes eingeschaltet ist, da
anderenfalls das Gerät beschädigt werden könnte.
Wählen Sie die Schalterposition (links oder rechts) in Abhängigkeit
von der Impedanz der in Ihrem System verwendeten Lautsprecher.
Schalterposition
Falls Sie einen Lautsprechersatz (A oder B)
verwenden, muss die Impedanz jedes einzelnen
Lautsprechers 8
Rechts
Falls Sie zwei Lautsprechersätze (A und B)
verwenden, muss die Impedanz jedes einzelnen
Lautsprechers 16
Falls Sie einen Lautsprechersatz (A oder B)
verwenden, muss die Impedanz jedes einzelnen
Lautsprechers 4
Links
Falls Sie zwei Lautsprechersätze (A und B)
verwenden, muss die Impedanz jedes einzelnen
Lautsprechers 8
Hinweise
• Das Modell für Kanada kann nicht mit zwei separaten
Lautsprechersätzen (A und B) gleichzeitig arbeiten, wenn der
IMPEDANCE SELECTOR-Schalter auf rechte Stellung geschoben ist.
• Wenn dieses Gerät nicht einschaltet, kann der IMPEDANCE SELECTOR-
Schalter nicht vollständig in eine Position geschoben sein. In diesem Fall
müssen Sie den Schalter vollständig auf die entsprechende Position
einstellen, während die Stromversorgung für dieses Gerät ausgeschaltet ist.
Impedanzpegel
Ω
oder mehr betragen.
Ω
oder mehr betragen.
Ω
oder mehr betragen.
Ω
oder mehr betragen.
