Übersichten; Geräteübersicht - REMEHA E-HP AW 42 Plus Montage- Und Servicehandbuch

3.3 Übersichten
A
B
C
D
E E
A Vierwegeventil
B Schaltschrank
C Verflüssiger
D Kältemittelbehälter
E Verdichter
7681855 - 003 - 11.07.2018
3.3.1
I
F
Die Abbildung dient als Referenz, ihr spezifisches E-HP AW-Modell kann
von der Darstellung abweichen. Die Hauptkomponenten aller Modelle sind
jedoch identisch.

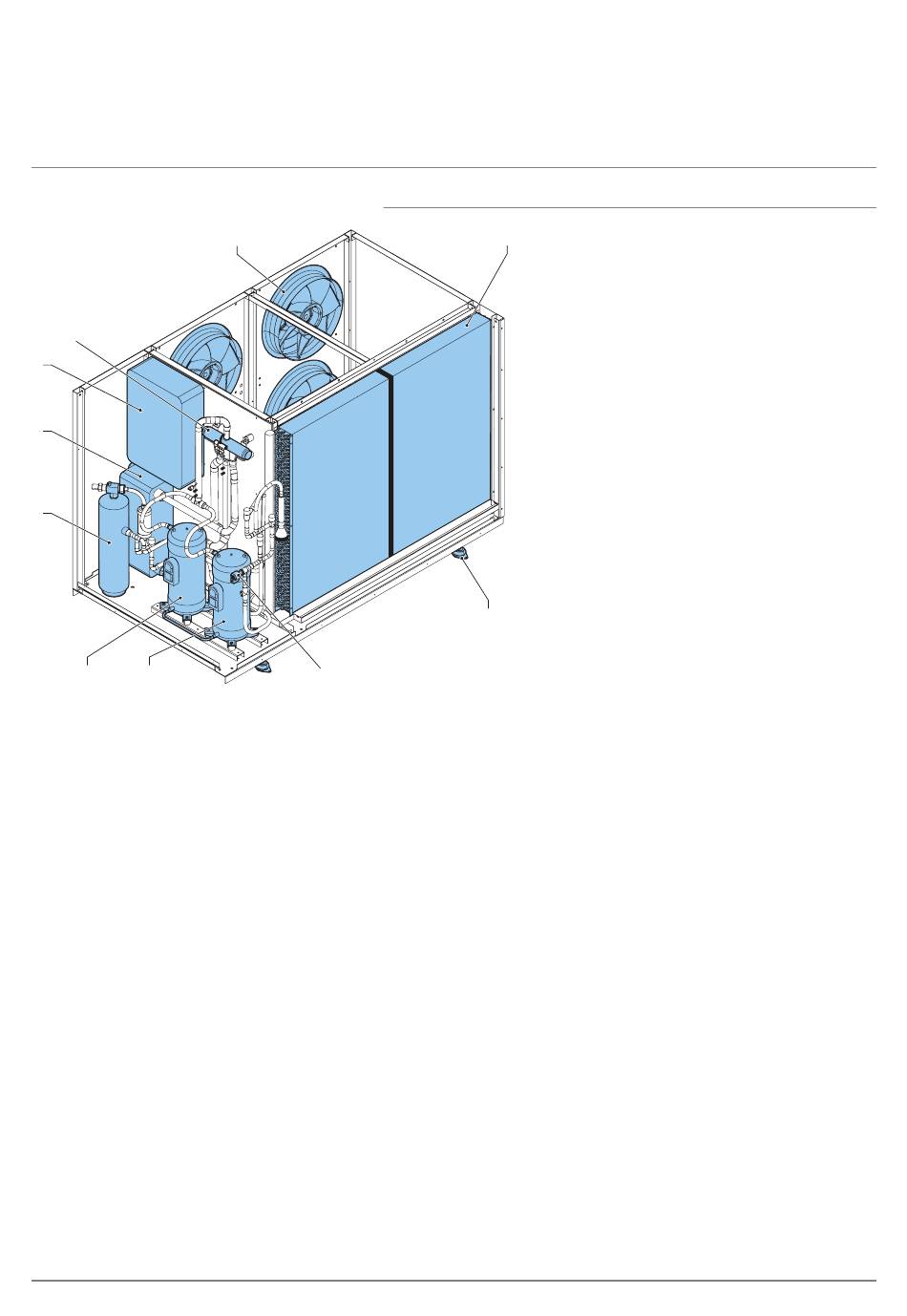

Geräteübersicht
H
G
F Expansionsventil
G Bein mit Stoßdämpfer
H Verdampfer
I Ansaugventilator
3 Beschreibung
Remeha E-HP AW 13
