7.4.3
Für eine effiziente Datenbearbeitung können unter dem Menüpunkt „Ansicht" verschiedene Layouts
der Datendarstellung ausgewählt werden:
A) Das Layout „Analysen" stellt nur Analysekurven dar.
B) Das Layout „Rohdaten" stellt nur Rohdatenkurven dar.
C) Das Layout „Standard" teilt den Bildschirm und stellt im oberen Bereich die Analysen
und im unteren die Rohdaten dar.
D) Das Layout „Duale Zeitbasis" teilt den Bildschirm in zwei Rohdatenbereiche mit frei
wählbaren Zeitbasen auf.
Hinweis: Die Zeitbasis des unteren Bereichs kann nicht größer als die des oberen
Bereiches gewählt werden.
7.4.4

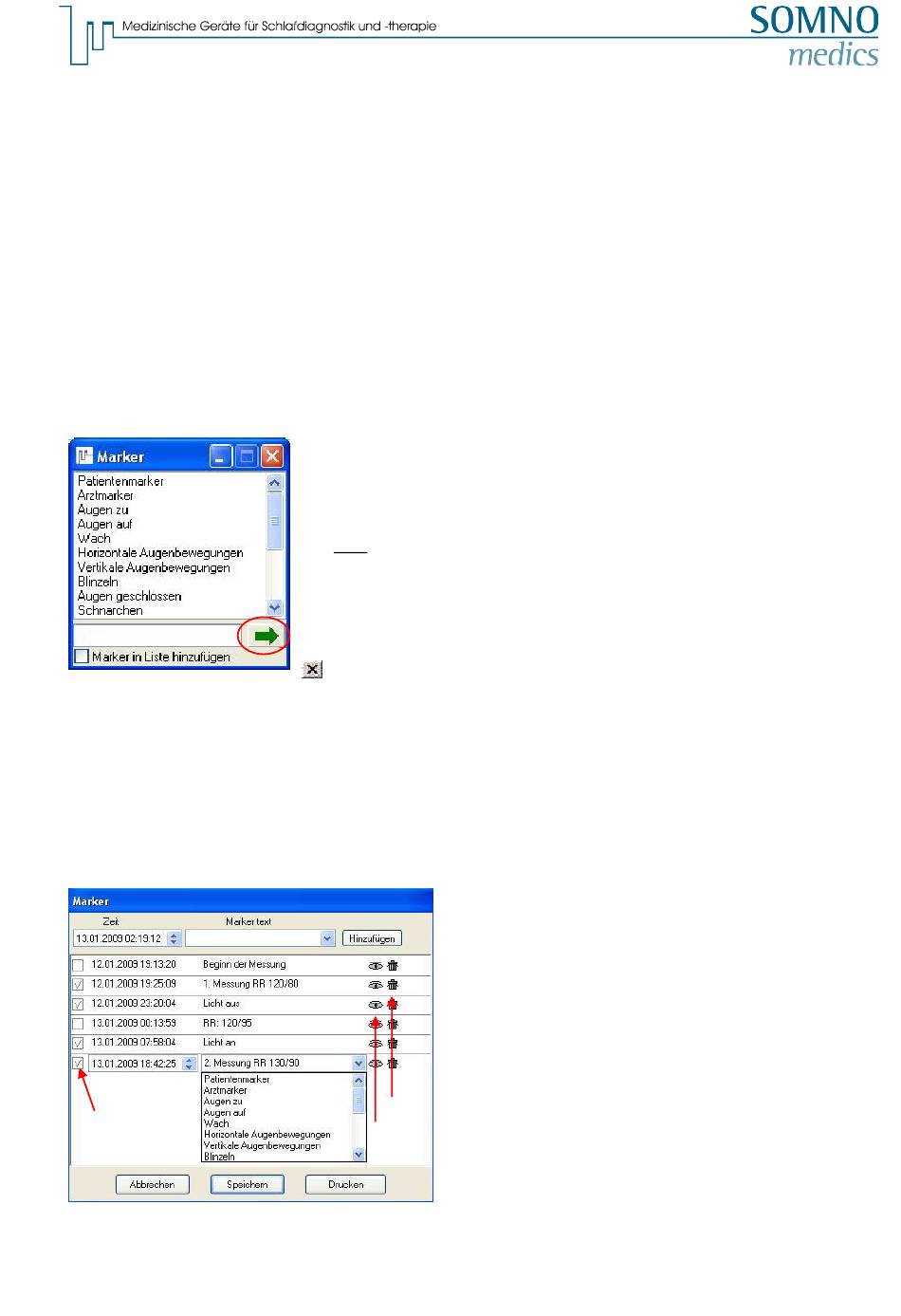

fig. 7-40: Marker setzen
7.4.5
1
3
5
fig. 7-41: Marker löschen, editieren oder hinzufügen
Layouts zur Datendarstellung im Analysemodus
Marker setzen
Klicken Sie auf die gewünschte Stelle in den Rohdaten. Öffnen Sie nun die
Markerbox über den Unterpunkt „Marker setzen" im Menü „Extras" oder
über das Pop-up-Fenster „Rohdaten" (siehe Kapitel 7.4.2.2).Wenn die
Markerbox geöffnet ist, können Sie Marker wie folgt setzen: Wählen Sie per
Doppelklick einen beliebigen Markertyp innerhalb der Markerbox (fig. 7-40)
aus oder klicken Sie auf den entsprechenden Marker in der Box und
bestätigen diesen mit einem Klick auf den grünen Pfeil im Marker-Fenster.
Die Marker erscheinen dann in den Rohdaten.
Bei Auswahl „Marker setzen" aus dem Pop-up-Fenster schließt sich das
Marker-Menü nach jedem gesetzten Marker, bei der Auswahl über das Menü
„Extras" bleibt das Marker-Menü solange geöffnet, bis Sie die Schaltfläche
betätigen, d. h. Sie können beliebig viele Marker hintereinander setzen.
Wird "Marker in Liste hinzufügen" gewählt, so wird der eingegebene
Markertext als Marker der Liste hinzugefügt und gespeichert.
Hinweis: Es kann nur ein Marker pro Sekunde gesetzt werden.
Marker löschen, editieren oder hinzufügen
2
3
4
6
-85-
Wählen Sie den Unterpunkt „Marker Editieren"
im Menü „Extras". In einer Liste (fig. 7-41) finden
Sie nun alle Marker, die bereits in der Messung
gesetzt wurden. Es steht Ihnen nun frei, weitere
Marker mit beliebiger Bezeichnung hinzuzufügen
(1, 2), einen bestehenden Marker zu editieren (3),
einen bestehenden Marker zu löschen (4) oder
Marker auszublenden (kein Häkchen in der
Check-Box) (5). Durch einen Klick auf das Auge
(6) springen Sie im Rohdatenfenster genau an die
Stelle des jeweiligen Markers.
