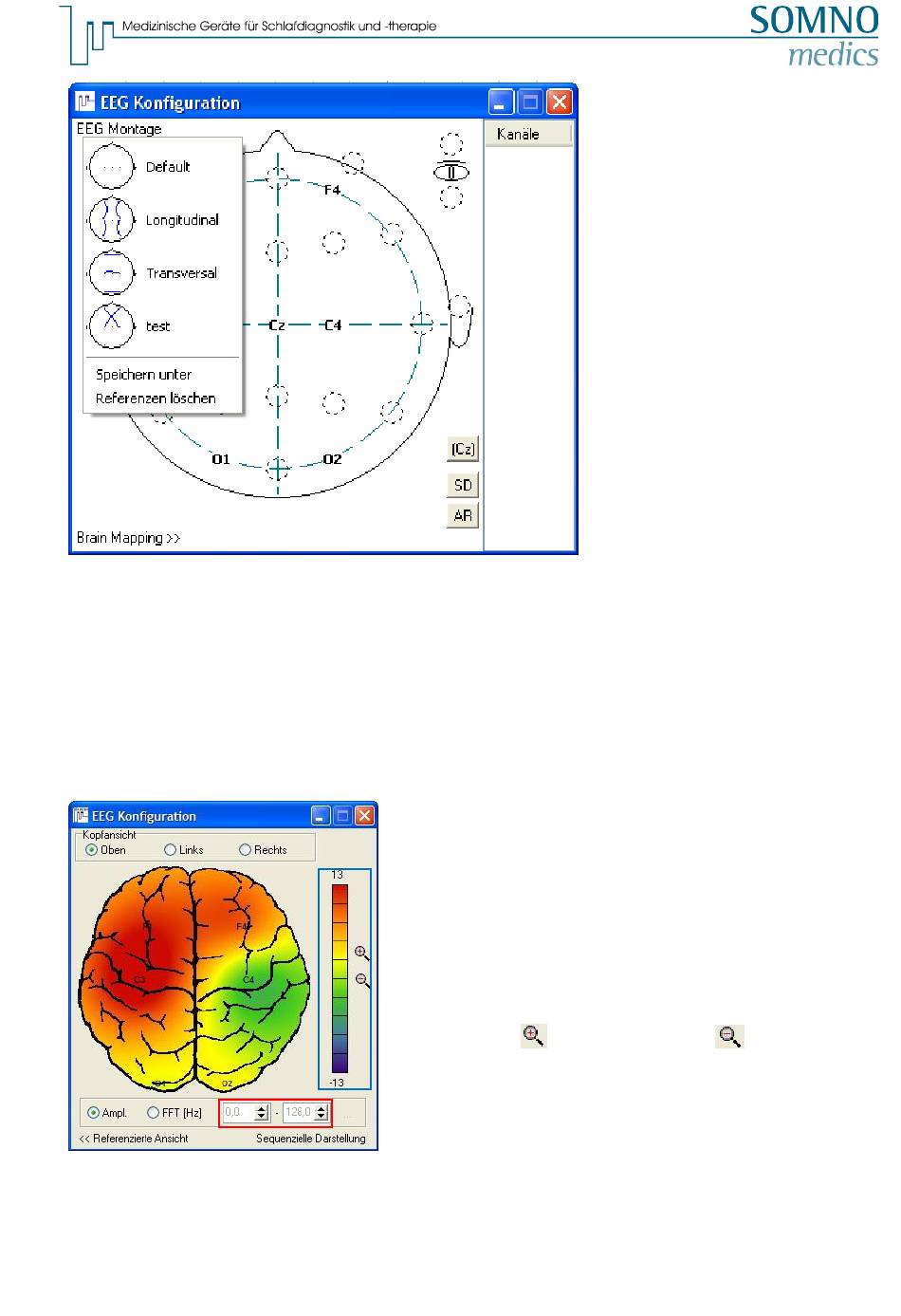

fig. 6-46 EEG-Konfiguration
Über betätigen des Brain Mapping Buttons kommen sie in das zweite Fenster der EEG Konfiguration
Mit dem Brain-Mapping steht dem Auswerter ein Interessantes Tool aus dem Bereich des
Neuroimagings zur Verfügung.
Hier können sie zwischen Amplitude und der FFT als Grundlage des Brain Mappings wählen.
Sie können zwischen den drei Kopfansichten „Oben", „Links" und „Rechts" auswählen (1).
1
2
fig. 7-47: Brain Mapping
Sie können auch die Werte der FFT-Analyse darstellen. Klicken Sie dafür auf „FFT (Hz)" (2). Es wird
pro FFT-Analyse das Signal eines Zeitabschnitts von 1 Sekunde analysiert. Auch hier ist, wie bei der
Darstellung der Potenziale, der Startzeitpunkt der Beginn einer Markierung.
4
3
Für die farbliche Darstellung der Potenziale aktivieren
Sie den Punkt „Ampl." (2).
Wurde ein Bereich im Rohdatenfenster selektiert, so
werden die ersten markierten Werte der verfügbaren
Referenzknoten zur Darstellung herangezogen. Ein
einfacher Klick auf das Rohdatenfenster übernimmt
die zu diesem Zeitpunkt eingetragenen Werte für die
Referenzknoten.
Die Einheit der blau umrahmten Skala ist µV. Mit den
Vergrößern
bzw. Verkleinern
können Sie die Skalierung entsprechend anpassen.
Die farbliche Verteilung über die Gehirnoberfläche
wird über Interpolationsalgorithmen berechnet.
-93-
Knöpfen
