Einbau- und Betriebsanleitung
Installation and Operating Instructions
Instructions de montage et de service
REtrans
Bild 14
Adaptionsspindel
Bild 16
REact 60/100 - 80210

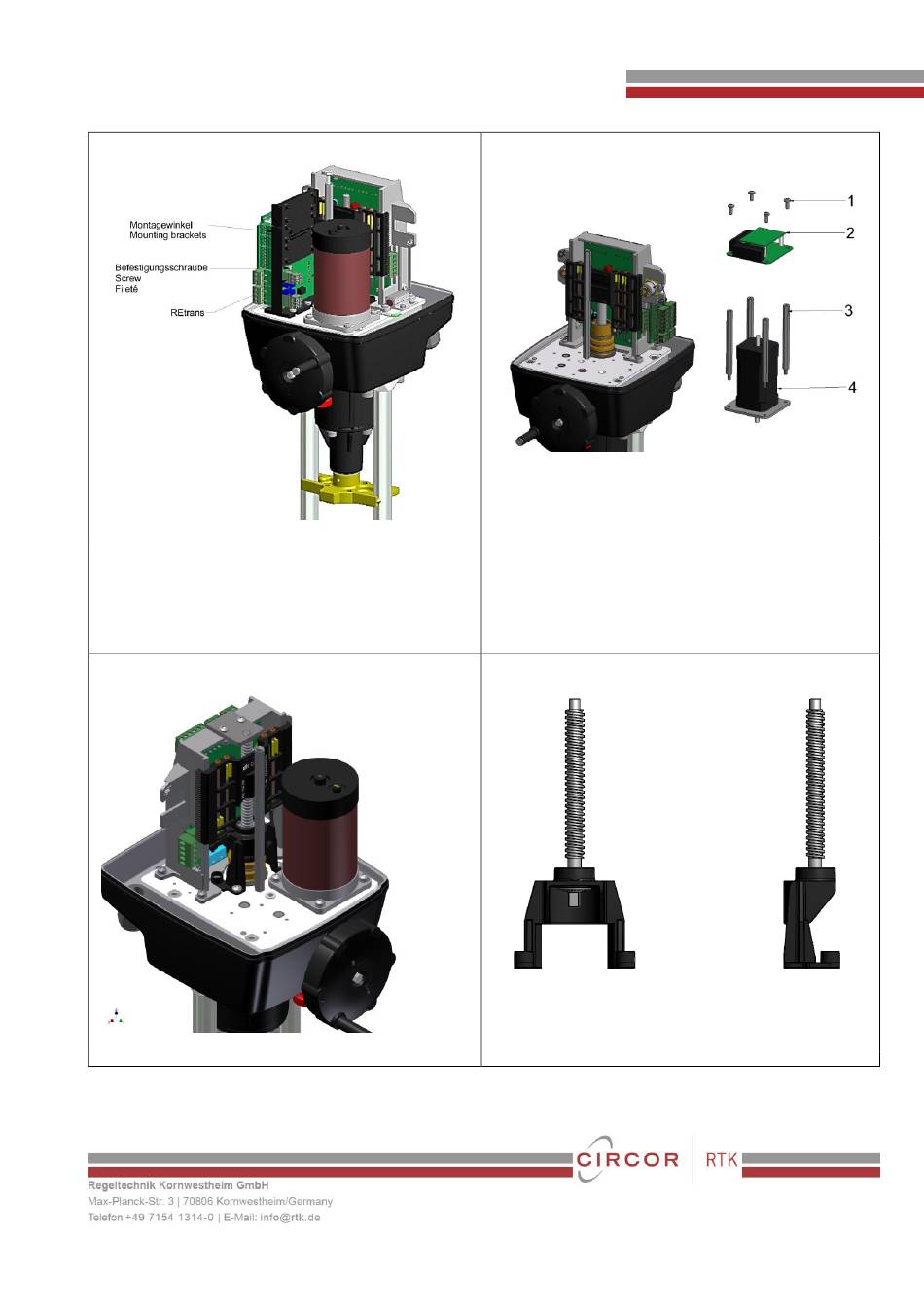

Montage der BLDC-Motorgruppe
Bild 15
1. 4x Linsenschraube / screw / vis M4x10
2. BLDC-Controller / contrôleur
distance bolts / boulons d'écartement
3. 4x Abstandsbolzen /
M4x65 SW7
4. BLDC-Motor
Adaptionsspindel
Bild 17
