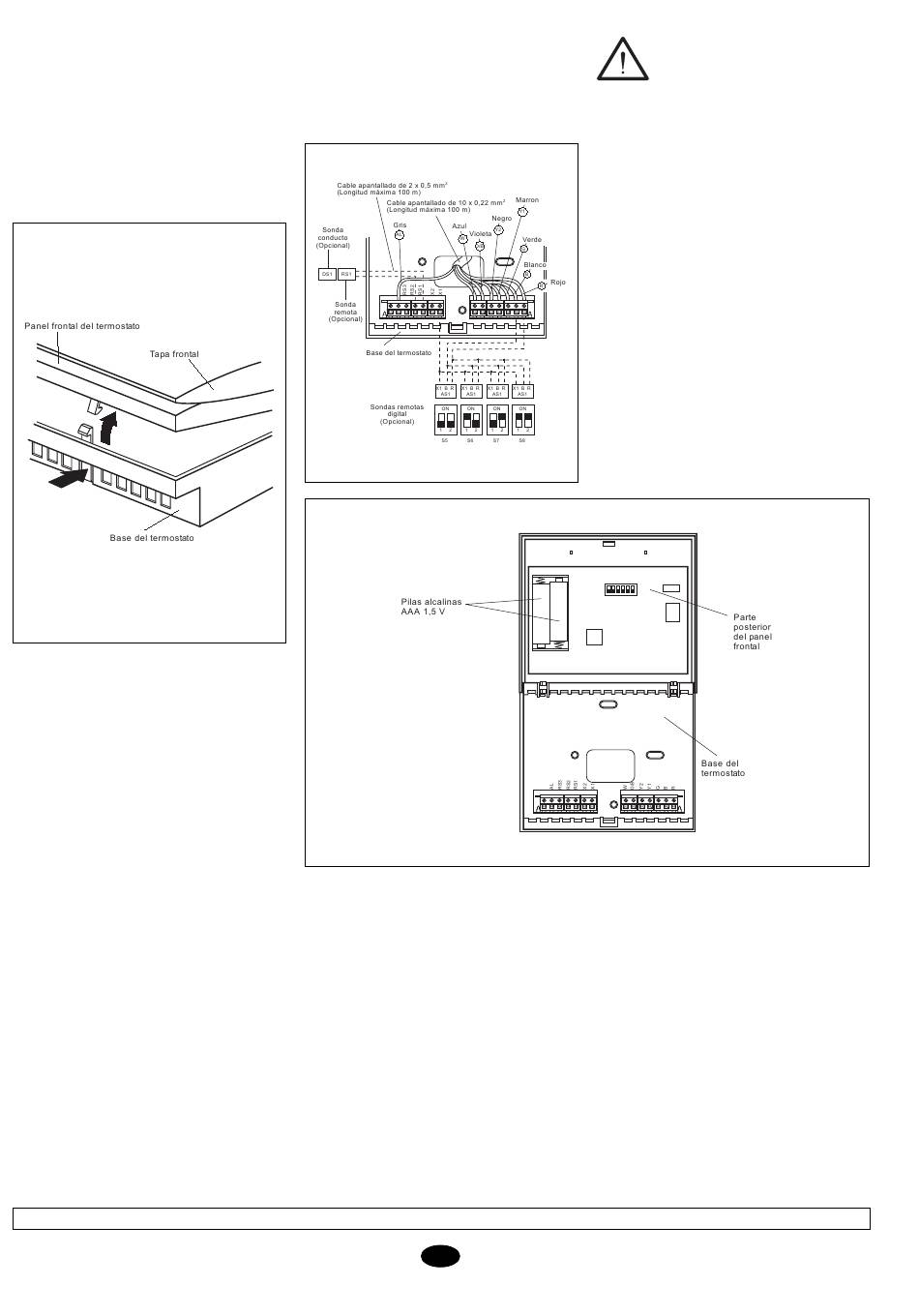

Fijación del termostato
Para fijar el termostato a la pared debemos
abrir el panel frontal y dejar al descubierto
la base del termostato. Para ello proceder
según se indica en el siguiente dibujo:
1- Presionar la legüeta de plástico situada
en la base del termostato en el sentido
que indica la flecha A.
2- Al mismo tiempo que efectuamos la pre-
sión A, hacer vascular el panel frontal
en el sentido que indica la flecha B.
B
A
Los orificios que encontramos en la base y
que están dispuestos para su fijación, son
coincidentes con las cajas eléctricas estan-
dar existentes en el mercado.
En el caso de que el cable de conexión no
nos llegue a través de una caja eléctrica,
deberemos fijar el termostato a la pared
mediante los tacos y tornillos suministrados.
Tener en cuenta que el orificio rectangular
que se encuentra en el centro de la base
es para albergar el paso del cable de co-
nexiones eléctricas.
Datos y medidas susceptibles de variación sin previo aviso.
8
Conexiones eléctricas estan-
dar termostato DPC-1R
mostato con relés)
Una vez fijada la base a la pared, procede-
remos a la conexión eléctrica del termosta-
to según se indica en la figura siguiente:
E
Precaución
Se debe utilizar cable apantallado
(para ter-
de 10 x 0,22 mm
tud máxima de 100 m entre el ter-
mostato y la placa de control. Las conexio-
nes a realizar son R, B, G, Y1, Y2, O/B, W y
AL. (Fase R del relé de alarma).
Para las conexiones del sensor remoto se
debe utilizar cable apantallado de 2 x 0,5 mm
con una longitud máxima de 100 m entre el
termostato y el sensor. Las conexiones a rea-
lizar son RS1 y RS2.
Para la conexión de la sonda remota digital
se debe utilizar cable apantallado de 3 x
0,5mm
2
con una longitud máxima de 100m
entre el termostato y la última sonda. Las
conexiones a realizar son: R, B y X1.
Para el correcto funcionamiento del termos-
tato es imprescindible haber efectuado co-
rrectamente las conexiones eléctrica y ha-
ber colocado las dos pilas alcalinas AAA
de 1,5 V que se ubican en la parte poste-
rior del panel frontal, según se indica en la
figura siguiente:
2
con una longi-
2
