En el micro-interruptor SW1 se configuran
los siguientes parámetros:
- Pin 1: Bloquear teclado. En OFF el tecla-
do no está bloquado, en ON, el teclado
se bloquea y aparece el icono de teclas
bloqueadas (llave). Las teclas que se
mantienen activas son:
(consulta temperatura exterior).
- Pin 2: Modo AUTO PROG activado. Defi-
ne si se puede activar el modo de clima-
tización automático con programación
horaria (perfiles horarios). OFF indica que
el modo AUTO PROG desactivado, y ON
indica que el modo AUTO PROG se pue-
de seleccionar.
- Pin 3: Señal O/B: En OFF, cuando la se-
ñal O/B es activa (24VAC) se realiza ca-
lor, y cuando es inactiva se realiza frío.
En ON cuando la señal O/B es activa
(24VAC) se realiza frío, y cuando es in-
activa se realiza calor.
- Pin 4: 2 minutos/4 minutos. Se define el
tiempo entre que se para una etapa y se
puede volver a activar. OFF indica 2 mi-
nutos y ON 4 minutos.
- Pin 5: Multi-etapa. Define si es mono-eta-
pa (solamente se puede activar una eta-
pa) o multi-etapa (se pueden activar más
de una etapa). OFF indica mono-etapa y
ON multi-etapa.
- Pin 6: Ventilador de 1 sola velocidad. De-
fine si el ventilador trabaja con 1 sola ve-
locidad o con tres velocidades. OFF indi-
ca 3 velocidades, y ON indica 1 veloci-
dad. En 1 sola velocidad, los iconos de
viento nunca aparecen.
Por defecto, los micro-interruptores: 1-2-3-
4 en OFF y 5-6 en ON.
Alarmas
Los códigos de alarma aparecen en la par-
te inferior izquierda de la pantalla, solapán-
dose con la hora y minutos.
Los códigos de alarma son los siguientes:
- 0-90 códigos error de máquina (si hay
comunicación).
- 91 Origen de la temperatura selecciona-
do no válido.
- 92 Sensor de temperatura interno no ca-
librado.
- 93 Alarma de comunicación.
- 94 Alarma con borne AL conectado.
- 95-99 No se detecta la sonda digital.
Cuando se produce una alarma, el símbolo
de la llave inglesa aparece. Si el error es de
máquina o de comunicación, el símbolo
parpadea. El borne AL es una señal de en-
trada de la fase R que activa en el display
del termostato el código de avería 94. Utili-
zar si no hay comunicación con el termos-
tato y la placa de control dispone del borne
AL.
Filtros. Si aparece el símbolo de filtros su-
cios parpadeando, indica que se deben
cambiar los mismos.
Pila agotada. El símbolo de pila agotada,
como su nombre indica, muestra que las
pilas se están agotando. Por lo que se re-
comienda un cambio de las mismas. La
configuración del sistema no se pierde al
realizar un cambio de pilas, únicamente se
pierde el día y hora.
Tabla de averias (Led ROJO)
Código
,
y
Temperatura de descarga excedida
11 / 21 / 31
Presostato de alta, térmico del ventilador ex-
12 / 22 / 32
terior ó térmico módulo compresor
Presostato de baja
13 / 23 / 33
Térmico del ventilador interior
14
Arranques repetidos en frio o temperatura de
15 / 25 / 35
aspiración < -25°C
Temperatura de líquido < -30°C
16
Fallo control de gas 1 ó resistencia 1
41
Fallo control de gas 2 ó resistencia 2
42
43
Fallo etapa resistencia 3
Fallo etapa resistencia 4
44
Fallo en economizador o bateria agua caliente
45
(sonda impulsión exterior, retorno agua)
Detector de humo o alta temperatura
46
Sonda ambiente abierta o cortocircuitada
91
Sonda interna no calibrada
92
Error de comunicación
93
Avería con borne AL conectado
94
95
No se detecta la sonda digital S5
96
No se detecta la sonda digital S6
No se detecta la sonda digital S7
97
98
No se detecta la sonda digital S8
99
No se detecta la sonda digital exterior
Instrucciones de instala-
ción
Se recomienda que la instalación la realice
un instalador cualificado.
Ubicación
Para garantizar un funcionamiento adecua-
do, debe instalarse el termostato sobre una
pared interior, en una zona del edificio ocu-
pada con frecuencia. Además, debe estar
a por lo menos 50 cm, de cualquier pared
exterior, y a aproximadamente 1,5 m por
encima del nivel del suelo, en una zona con
circulación libre de aire a una temperatura
media. Deben evitarse las siguientes ubi-
caciones:
- Detrás de puertas o en rincones donde
no haya circulación libre de aire.
- Lugares donde la luz directa del sol o
- Sobre una pared exterior.
- Contiguo a, o en línea con rejillas de des-
Descripción
- En lugares donde su funcionamiento pue-
- En lugares donde su funcionamiento se
- Cerca de fuentes de interferencia eléctri-

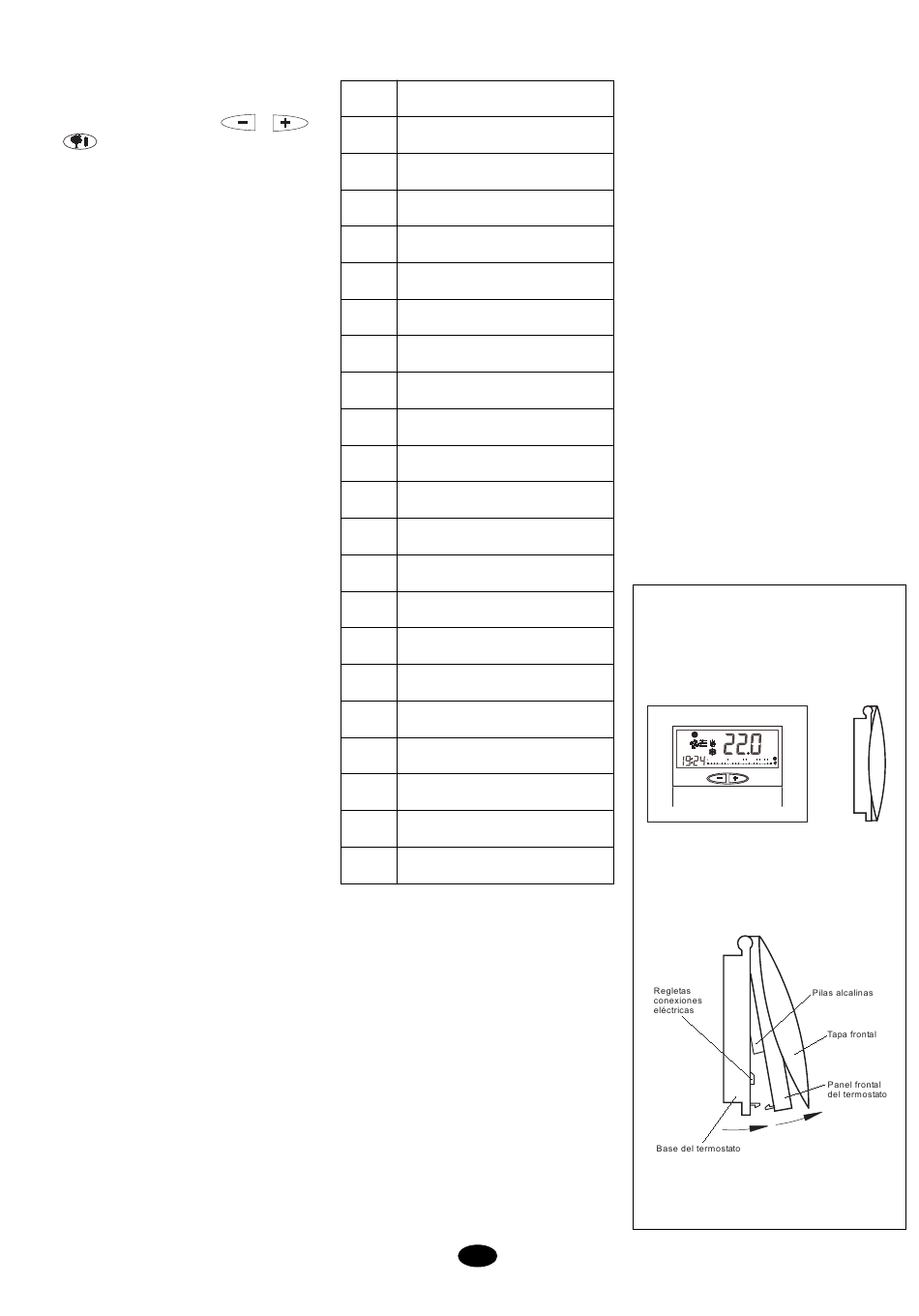

Elementos básicos
El termostato se compone básicamente de
tres partes:
- Tapa frontal vasculante.
- Panel frontal. En este elemento se en-
- Base del termostato. Es la caja que nos
E
calor procedente de otros aparatos pue-
da alterar la operación de control.
carga de aire acondicionado, huecos de
escalera, o puertas que dan al exterior.
da verse afectado por tuberías de gas o
de agua, o chimeneas de aire caliente en
algún espacio contiguo, o por alguna zona
sin control ambiental detrás del termos-
tato.
vea afectado por el aire de suministro de
alguna unidad contigua.
ca, como contactos de relés de arco.
cuentran los botones de manipulación,
control y el circuito impreso. Está fijado a
la base mediante una lengüeta de plásti-
co.
permite fijar el termostato a la pared y
dentro de la cual se encuentran las
regletas de conexiones eléctricas.
AUTO
AUTO
°C
4
0h 2
4
6
8 10 12 14 16 18 20 22 24
7
