Les paramètres suivants sont configurés
dans le micro-interrupteur SW 1:
- Pin 1: blocage du clavier. En OFF, le cla-
vier n'est pas bloqué, en ON, le clavier
se bloque et l'icône de touches bloquées
(clé) apparaît. Les touches qui restent
actives sont:
et
sulter température extérieure).
- Pin 2: Mode AUTO PROG activé. Il définit
s'il est possible d'activer le mode de cli-
matisation automatique avec une pro-
grammation horaire (profils horaires). OFF
indique que le mode AUTO PROG est
désactivé et ON indique que le mode
AUTO PROG peut être sélectionné.
- Pin 3: Signal O/B: en OFF, quand le si-
gnal O/B est actif (24VAC), on est en
mode chaud et quand il est inactif, on est
en mode froid. En ON, quand le signal
est actif (24VAC) on est en mode froid et
quand il est inactif, on est en mode chaud.
- Pin 4: 2 minutes/4 minutes. Définition de
la durée entre le moment où une étape
s'arrête et le moment où l'on peut réacti-
ver. OFF indique 2 minutes et ON 4 minu-
tes.
- Pin 5: multi-étage. Il permet de savoir si
c'est un mono-étage (on ne peut activer
qu'un seul étage) ou un multi-étage (on
peut activer plus d'un étage). OFF indi-
que un mono-étage et ON un multi-étage.
En mode chaud, s'il existe l'étage W, en
mono-étage Y1 et W sont activés.
- Pin 6: ventilateur d'1 seule vitesse. Il défi-
nit si le ventilateur travaille avec 1 seule
vitesse ou avec 3 vitesses. OFF indique
3 vitesses; ON indique 1 vitesse. Pour 1
seule vitesse, les icônes de vent n'appa-
raissent jamais.
Par défaut, tous les micro-interrupteurs sont
en OFF.
Alarmes
Les codes d'alarme apparaissent dans la
partie inférieure gauche de l'écran, se su-
perposant à l'heure et aux minutes.
Les codes d'alarme sont les suivants:
- 0-90 codes erreur de machine (s'il y a
communication).
- 91 Origine de la température sélection-
née non valide.
- 92 Capteur de température interne non
calibré.
- 93 Alarme de communication.
- 94 Alarme avec borne "AL" connectée.
- 95-99 La sonde numérique ne se détecte
pas.
Quand une alarme se produit, l'icône de la
clé anglaise apparaît. S'il s'agit d'une erreur
de machine ou de communication, l'icône
clignote. La borne "AL" est un signal d'en-
trée de la phase "R" qui active le code de
panne 94 sur l'écran du thermostat. À em-
ployer s'il n'y pas de communication avec
le thermostat et si la carte du contrôle dis-
pose de la borne "AL".
Filtres. Si l'icône de filtres sales clignote,
cela veut dire qu'il faut les changer.
Pile épuisée. L'icône de pile épuisée, comme
son nom l'indique, montre que les piles ar-
rivent à leur fin. Il est donc recommandé de
les changer. La configuration du système
ne se perd pas lorsqu'un changement de
piles est effectué. On ne perd que le jour et
l'heure.
Tableau des pannes (LED rouge)
et
(con-
Code
11 / 21 / 31
12 / 22 / 32
13 / 23 / 33
14
15 / 25 / 35
16
41
42
43
44
45
46
91
92
93
94
95
96
97
98
99
Instructions d'installation
Recommandation: L'installation doit être ef-
fectuée par un technicien qualifié.
Emplacement
Pour garantir un fonctionnement correct, il
faut installer le thermostat sur une paroi in-
térieure, dans une zone du bâtiment occu-
pée avec fréquence.
En outre, il faut qu'il soit à au moins 50 cm
de tout mur extérieur et à environ 1,5 cm
au-dessus du niveau du sol, dans une zone
de circulation libre de l'air à une tempéra-
ture moyenne. Il faudra éviter les emplace-
ments suivants:
Description
Température de décharge excédée.
Pressostat de haute pression, protecteur
thermique du ventilateur extérieur ou protecteur
thermique du module compresseur.
Pressostat de basse pression.
Protecteur thermique du ventilateur intérieur.
Démarrages répétés en froid ou température
d'aspiration < -25°C
Température de liquide <-30°C
Défaut contrôle gaz 1 ou résistance électrique 1
Défaut contrôle gaz 2 ou résistance électrique 2
Défaut étage 3 résistance électrique.
Défaut étage 4 résistance électrique.
Défaut à l'économiseur ou batterie eau chaude
(sonde soufflage extérieur, retour eau)
Détecteur de fumées ou température élevée.
Sonde ambiance ouverte ou court-circuitée.
Sonde interne non calibrée.
Erreur de communication.
Panne avec borne "AL" connectée
La sonde numérique S5 n'est pas détectée
La sonde numérique S6 n'est pas détectée
La sonde numérique S7 n'est pas détectée
La sonde numérique S8 n'est pas détectée
La sonde numérique extérieure n'est pas détectée
F
- Derrière des portes ou dans des coins où
l'air ne circule pas.
- Des endroits où la lumière directe du so-
leil ou la chaleur provenant d'autres ap-
pareils pourraient altérer l'opération de
contrôle.
- Sur un mur extérieur.
- Contigu ou en ligne avec des grilles de
soufflage de climatisation, des cages
d'escalier ou des portes qui donnent sur
l'extérieur.
- Dans des endroits où son fonctionnement
pourrait être altéré par des tuyauteries de
gaz ou d'eau, des cheminées d'air chaud
dans un espace contigu ou dans une zone
sans contrôle environnemental derrière le
thermostat.
- Dans des endroits où son fonctionnement
serait altéré par l'air d'approvisionnement
d'une unité contiguë.
- Près de sources d'interférence électrique,
comme des contacts de relais d'arc.

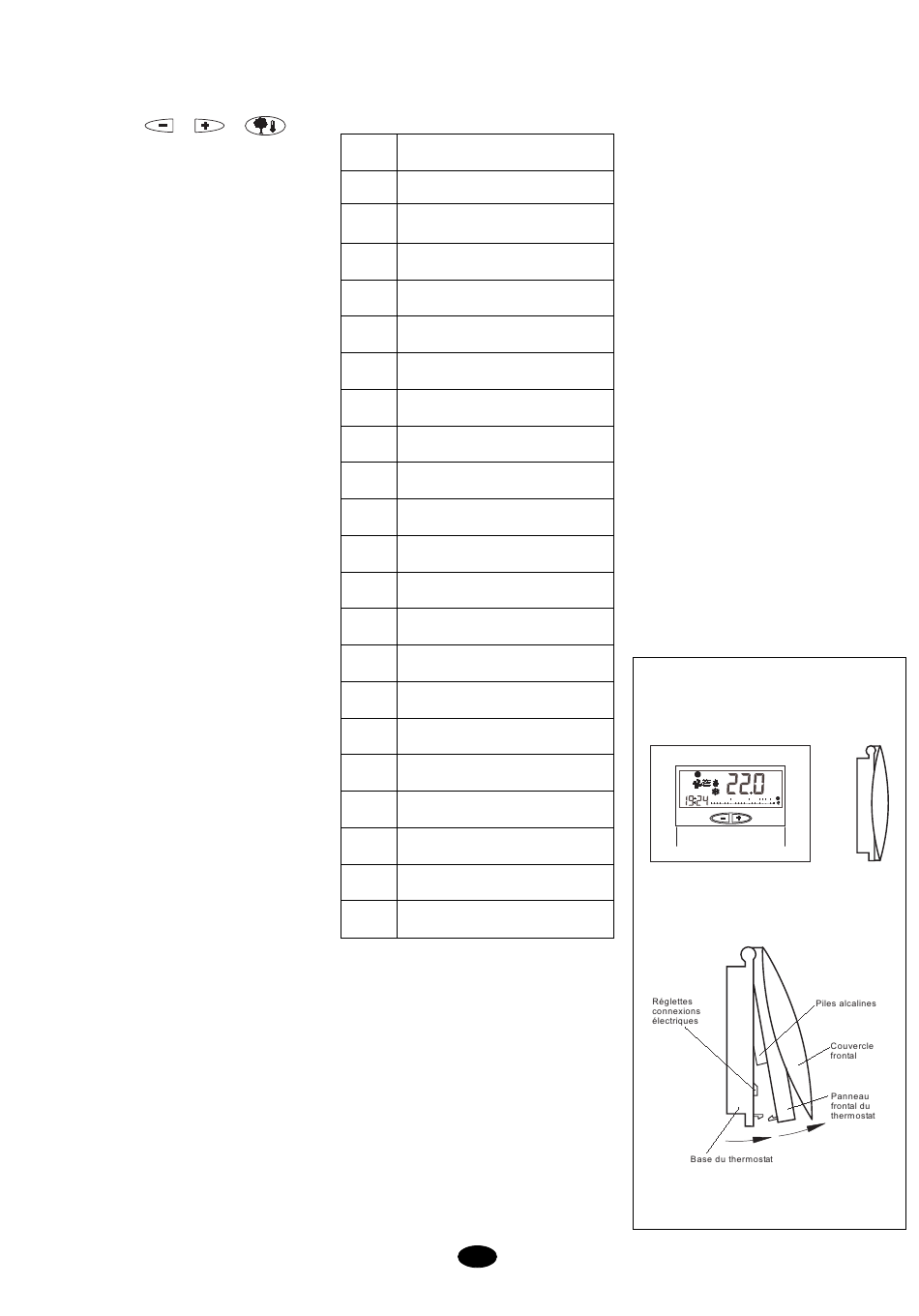

Éléments de base
Le thermostat est essentiellement composé
de trois parties:
- Couvercle frontal basculant.
- Panneau frontal. C'est dans sur cet élé-
ment que se trouvent les touches d'opé-
ration, de contrôle et le circuit imprimé. Il
est fixé á la base par une languette en
plastique.
- Base du thermostat. C'est le boîtier qui
nous permet de fixer le thermostat au mur
et dans lequel se trouvent les borniers des
connexions électriques.
AUTO
AUTO
°C
4
0h 2
4
6
8 10 12 14 16 18 20 22 24
19
