På mikrobryter SW1 programmeres føl-
gende parametre:
- Pin 1: Blokkering av tastaturet. På OFF er
tastaturet ikke blokkert, på ON blokkeres
tastaturet, og ikonet for de blokkerte tas-
tene (nøkkel) vil vises på skjermen. Tas-
tene som holdes aktivert er:
og (forespørsel utetemperatur)
- Pin 2: Aktivert AUTO PROG-modus defi-
nerer om den automatiske klimatiserings-
modusen kan aktiveres med tids-
programmering (driftstimeplan). OFF an-
gir at AUTO PROG-modus er deaktivert,
og ON angir at AUTO PROG-modus kan
velges.
- Pin3: Signal O/B: På OFF, når signalet O/
B er aktivert (24VAC), utvikles det varme,
og når det ikke er aktivert, utvikles det
kulde. På ON, når signalet O/B er aktivert
(24 VAC), utvikles det kulde, og når det
ikke er aktivert, utvikles det varme.
- Pin 4: 2 minutter/4 minutter. Angir tiden
som går fra det øyeblikk en fase stopper
til den kan aktiveres igjen. På OFF angis
2 minutter, og på ON 4 minutter.
- Pin 5: Flerfasesystem. Angir om systemet
er enfaset (det kan bare aktiveres én fase)
eller flerfaset (det kan aktiveres mer enn
én fase). OFF angir enfaset og ON
flerfaset.
- Pin 6: Vifte med bare én hastighet. Angir
om viften arbeider med bare én hastig-
het eller med tre hastigheter. OFF angir
tre hastigheter og ON én hastighet. På
én hastighet vil vindikonene aldri vises.
Ved levering fra fabrikken står alle mikro-
bryterne på OFF.
Alarmer
Alarmkodene står nederst til venstre på
skjermen, over time og minutter.
Alarmkodene er følgende:
- 0-90: Apparatets feilkoder (hvis det fin-
nes kommunikasjon).
- 91: Kilden til valgt temperatur er ikke gyl-
dig.
- 92: Den indre temperatursensoren er ikke
kalibrert.
- 93: Kommunikasjonsalarm.
- 94: Alarm med klemskrue "AL" tilkoblet.
- 95-99 Digitalsonden detekteres ikke.
Når en alarm aktiveres, vil skrunøkkel-iko-
net dukke opp på skjermen. Hvis feilen skyl-
des apparatet eller er en kommunikasjons-
feil, vil ikonet blinke. Klemskruen "AL" er et
inngangssignal i fase "R" som aktiverer
skadekoden 94 på termostatens display,
brukes hvis det ikke finnes kommunikasjon
med termostaten, og sentralplaten har
klemskrue "AL".
Filtre. Hvis ikonet for skitne filtre blinker, betyr
det at man må skifte disse ut.
Utbrent batteri. Ikonet for utbrent batteri
angir som navnet sier, at batteriene er ut-
brent, og følgelig bør skiftes ut. Ved skifting
av batteriene vil systemets konfigurasjon
ikke gå tapt, det eneste som forsvinner er
dag og tid.
Tabell over skader (RØD Iysdiode)
Kode
Beskrivelse
11 / 21 / 31 Oversteget utblåsningstemperatur.
Høytrykkpressostat, termikk til ytre vifte eller
12 / 22 / 32
termikk kompressormodul.
Lavtrykkpressostat.
13 / 23 / 33
14
Termikk til indre vifte.
Gjentatte starter under avkjøling eller
15 / 25 / 35
innsugningstemperatur < -25°C
16 Væketemperatur < -30°C
41 Svikt gasskontroll 1 eller resistans 1
42
Svikt gasskontroll 2 eller resistans 2
43
Fasesvikt resistans 3
44
Fasesvikt resistans 4
Svikt i fødevannsforvarmer eller varmtvanns-
45
batteri (ytre impulssonde, vannretur).
46
Røyk- eller høy temperatur-varsler.
91 Åpen eller kortsluttet omgivelsessonde.
92 Indre sonde ikke kalibrert.
93 Kommunikasjonsfeil.
Skade med klemskrue "AL" tilkoblet
94
95
Digitalsonden detekteres ikke S5
96
Digitalsonden detekteres ikke S6
97
Digitalsonden detekteres ikke S7
98
Digitalsonden detekteres ikke S8
99
Den eksterne digitalsonden detekteres ikke
Installasjonsinstrukser
Det anbefales at installasjonen foretas av
en kvalifisert fagmann.
Plassering
For å garantere en passende drift av ter-
mostaten, bør den plasseres på en innven-
dig vegg, i et rom i bygningen der det van-
ligvis oppholder seg mennesker. Den må
dessuten plasser minst 50 cm fra enhver
yttervegg , og i en høyde av ca. 1,5 over
gulvet, på et sted med fri luftsirkulasjon og
gjennomsnittstemperatur. Man må unngå
å plassere termostaten på følgende steder:
- Bak dører eller i kroker hvor det ikke fin-
nes fri luftsirkulasjon.
- Steder der direkte sollys eller varme fra
andre apparater kan påvirke kontroll-
operasjonen.
- På en yttervegg.
- I nærheten av eller i høyde med luft-
N
utladningsrister fra klimaanlegg, trappe-
fordypninger eller ytterdører.
- På steder hvor termostatens funksjon kan
påvirkes av gass- eller vannrørledninger,
varmluftspiper eller soner uten miljø-
kontroll.
- På steder hvor termostatens funksjon kan
påvirkes av luft fra en nærliggende en-
het.
- I nærheten av kilder med elektrisk inter-
ferens, som f.eks. buereléer.

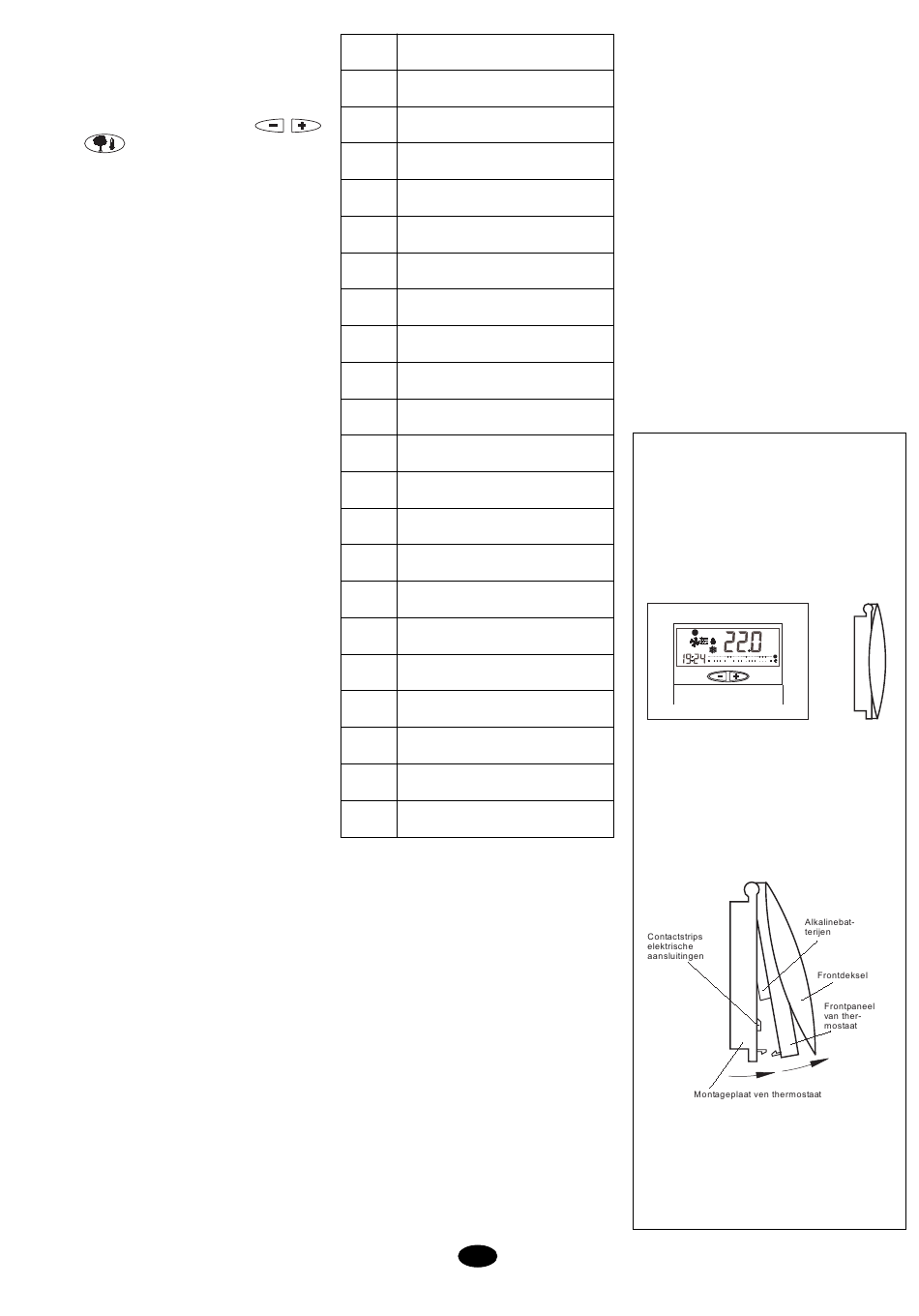

Hovedelementer
Termometret er sammensatt av tre deler:
- Svingbar frontdekkplate.
- Frontpanel. Her står betjenings- og
kontrollknottene og den trykte kretsen. Det
er festet til underlaget med en plastikk-
tapp.
- Termostatens bunnplate. Det er denne
man bruker til å feste termostaten til veg-
gen med, og het befinner de elektriske
koblingslistene seg.
AUTO
AUTO
°C
4
0h 2 4 6 8 10 12 14 16 18 20 22 24
