Mediante os micro-interruptores SW1, con-
figuram-se os seguintes parâmetros:
- Pin 1: Bloquear o teclado. Na posição
OFF, o teclado não se encontra bloquea-
do; na ON, o teclado fica bloqueado e
aparece o ícone de teclado bloqueado
(uma chave). Os botões que se mantêm
activos são
,
e
ta da temperatura exterior).
- Pin 2: Modo AUTO PROG activado. Defi-
ne se se pode activar o modo de clima-
tização automático com programação ho-
rária (perfis horários). A posição OFF indi-
ca que o modo AUTO PROG se encontra
desactivado e a ON indica que o modo
AUTO PROG pode ser seleccionado.
- Pin 3: Sinal O/B: Na posição OFF, quan-
do o sinal O/B se encontrar activo (24
VAC), produz-se calor e, quando não se
encontrar activo, produz-se frio. Na posi-
ção ON, quando o sinal O/B se encontrar
activo (24 VAC), produz-se frio e, quan-
do não se encontrar activo, produz-se
calor.
- Pin 4: 2 minutos / 4 minutos. Define o tem-
po entre a paragem de uma etapa e o
momento em que pode voltar a ser acti-
vada. A posição OFF indica 2 minutos e
a ON indica 4 minutos.
- Pin 5: Multi-etapa. Define se é mono-eta-
pa (apenas pode ser activada uma eta-
pa) ou multi-etapa (pode ser activada mais
de uma etapa). A posição OFF indica
mono-etapa e a ON indica multi-etapa.
- Pin 6: Ventilador de 1 única velocidade.
Define se o ventilador trabalha com 1
única velocidade ou com 3 velocidades.
A posição OFF indica 3 velocidades e a
ON indica 1 velocidade. Na configuração
de 1 única velocidade, os ícones de ven-
to nunca aparecem.
Por defeito, os micro-interruptores
encontram-se na posição 1-2-3-4 em OFF
e 5-6 em ON.
Alarmes
Os códigos de alarme aparecem na parte
inferior esquerda do ecrã e sobrepõem-se
à hora e aos minutos.
Os códigos de alarmes são os seguintes:
-
0-90: Códigos de erro da máquina (se
houver comunicação).
-
91: Origem da temperatura selecciona-
da não válido.
-
92: Sensor de temperatura interno não
calibrado.
-
93: Alarme de comunicação.
-
94: Alarme com o borne "AL" ligado.
-
95-99 Não se detecta a sonda digital.
Quando se produzir um alarme, aparece o
ícone da chave inglesa. Se o erro for da
máquina ou de comunicação, o ícone cin-
tila. O borne "AL" é um sinal de entrada da
fase "R" que activa o código de avaria 94
no ecrã do termóstato. O mesmo deve ser
utilizado se não houver comunicação com
o termóstato e a placa da controlo dispu-
ser do borne "AL".
Filtros. Se aparecer o ícone de filtros sujos
a cintilar, isso indica que os mesmos de-
vem ser mudados.
Pilha esgotada. O ícone de pilha esgota-
da, tal como indica o seu nome, avisa de
que as pilhas estão a esgotar-se. Nesse
caso, recomenda-se a substituição das
mesmas. A configuração do sistema não
se perde ao realizar uma mudança de pi-
lhas; apenas se perdem o dia e a hora.
(consul-
Tabela de avarias (Led vermelho)
Código
Temperatura de descarga excedida
11 / 21 / 31
Manóstato de alta pressão, térmico do ventilador
12 / 22 / 32
exterior ou térmico módulo compressor.
Manóstato de pressão baixa.
13 / 23 / 33
Térmico do ventilador interior.
14
Arranques repetidos a frio ou temperatura de aspi-
15 / 25 / 35
ração < -25°C
Temperatura do líquido < -30°C
16
Falha do controlo de gás 1 ou resistência 1
41
Falha do controlo de gás 2 ou resistência 2
42
43
Falha etapa resistência 3
Falha etapa resistência 4
44
Falha no economizador ou bateria de água quente
45
(sonda impulsão exterior, retorno água).
Detector de fumo ou alta temperatura.
46
Sonda ambiente aberta ou com curto-circuito.
91
Sonda interna não calibrada.
92
Erro de comunicação.
93
Avarias com o borne AL ligado
94
95
Não se detecta a sonda digital S5
96
Não se detecta a sonda digital S6
Não se detecta a sonda digital S7
97
98
Não se detecta a sonda digital S8
99
Não se detecta a sonda digital exterior
Instruções de instalação
Recomenda-se que a instalação seja rea-
lizada por um professional qualificado.
Localização
A fim de assegurar um funcionamento ade-
quado, o termóstato deve ser instalado em
cima de uma parede interior, numa zona
do edifício que seja ocupada com frequên-
cia. Além disso, deve encontrar-se a, no
mínimo, 50 cm de distância de qualquer
parede exterior e a, aproximadamente, 1,5
m de altura em relação ao nível do chão,
numa zona onde exista livre circulação de
ar e uma temperatura média. Devem ser
evitadas as localizações seguintes:
- Atrás de portas ou em cantos one não
- Lugares onde a luz directa do sol ou o
- Em cima de uma parede exterior.
- Contíguo a, ou alinhado com, grelhas de
Descripción
- Em lugares onde o seu funcionamento
- Em lugares onde o seu funcionamento
- Perto de fontes de interferência eléctri-

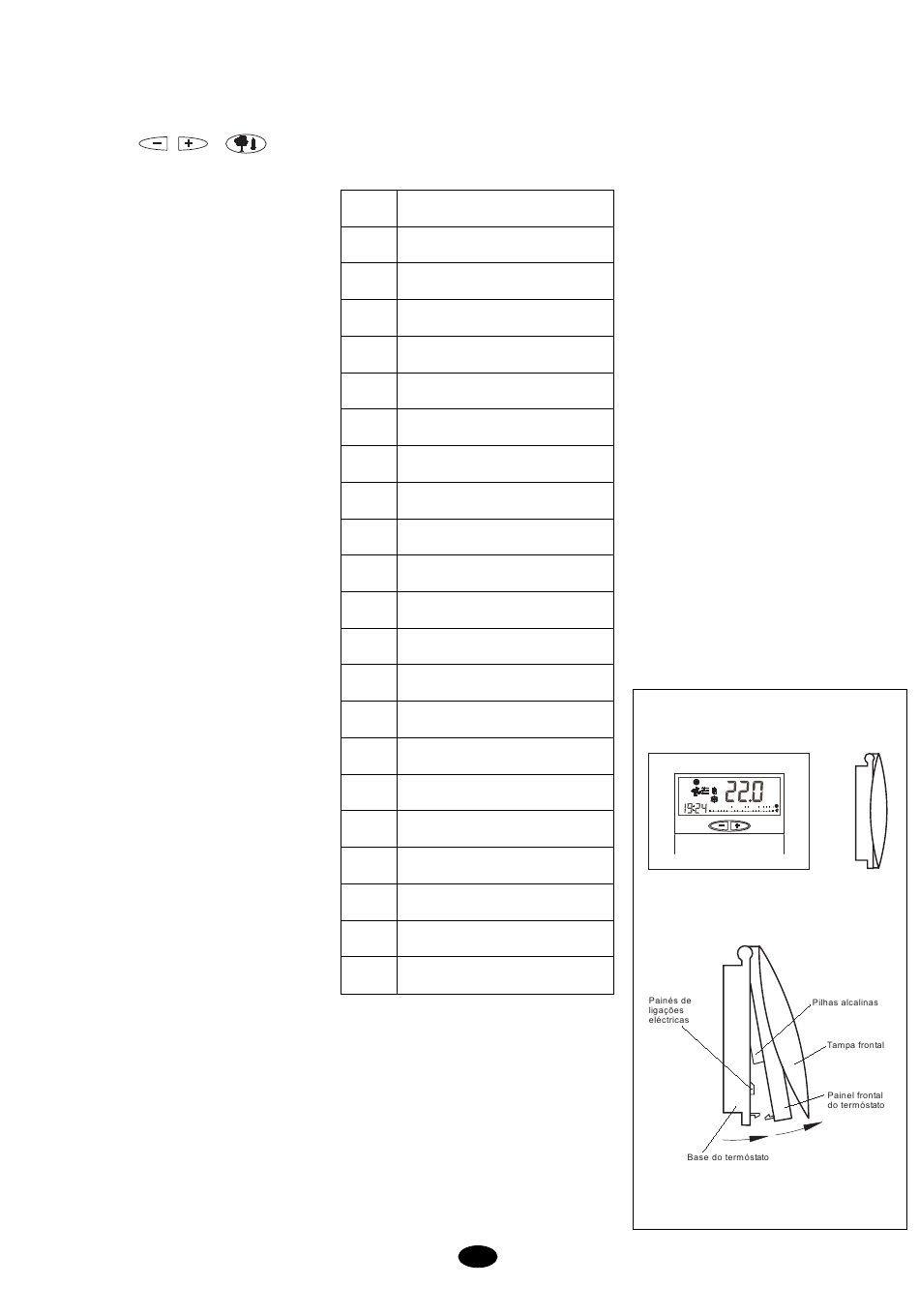

Elementos básicos
O termóstato compõe-se basicamente de
três partes:
- Tampa frontal oscilante.
- Painel frontal. Neste elemento, encon-
- Base do termóstato. É a caixa que nos
P
exista livre circulação de ar.
calor procedente doutros aparelhos pos-
sam alterar a operação de controlo.
insuflação de ar condicionado, vão de
escada ou portas que comuniquem com
o exterior.
se possa ver afectado por tubagens de
gás ou de água, por xaminés de ar quen-
te nalgum espaço contíguo, ou por algu-
ma zona sem controlo ambiental que se
encontre atrás do termóstato.
se veja afectado pelo ar de fornecimento
dalguma unidade contígua.
ca, tais como contactos de relés de arco.
tram-se os botões de manipulação, con-
trolo e o circuito impresso. Encontra-se
fixado à base por meio de uma lingueta
de plástico.
permite fixar o termóstato à parede e den-
tro da qual se encontram as regretas de
ligações eléctricas.
AUTO
AUTO
°C
4
0h 2
4
6
8 10 12 14 16 18 20 22 24
25
